| Давление, Мпа | 0,63 |

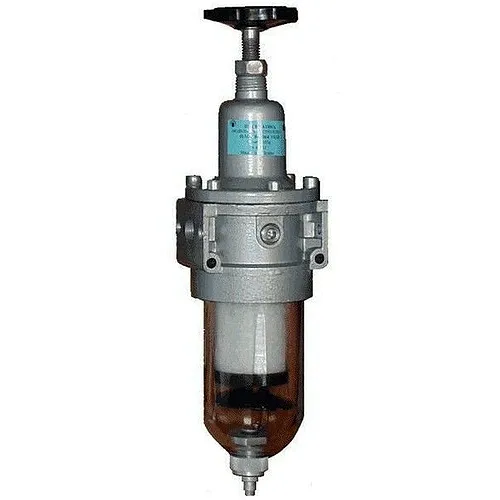

Фильтр-регулятор П-МК04 — компактное модульное устройство, предназначенное для комплексной подготовки сжатого воздуха в промышленных пневмосистемах. Его ключевые задачи — эффективная очистка от влаги и механических примесей, а также точное регулирование и поддержание выходного давления на заданном уровне. Это надежное решение для обеспечения стабильной работы пневмоинструмента и пневмоавтоматики от бренда Гидромаш.
Фильтр-регулятор П-МК04 представляет собой унифицированный модуль, устанавливаемый в магистраль подачи сжатого воздуха. Его основное назначение — защита дорогостоящего пневматического оборудования от последствий использования некачественного сжатого воздуха. Устройство последовательно выполняет три функции: удаление капельной влаги и конденсата, грубая фильтрация твердых частиц и точная регулировка давления в требуемом диапазоне.
Применение фильтра-регулятора П-МК04 особенно критично в условиях российских производств, где качество сжатого воздуха на входе может быть нестабильным. Благодаря высокой степени влагоотделения (не менее 95%) и возможности регулировки давления от 0,05 до 1,0 МПа, это устройство решает задачи по стабилизации параметров пневмосистемы, предотвращая износ цилиндров, клапанов и пневмоинструмента. Купить фильтр-регулятор П-МК04 означает инвестировать в увеличение ресурса всего технологического оборудования.
Отличительной особенностью данного фильтра-регулятора является его модульная конструкция, соответствующая стандартам блочного монтажа пневмоаппаратуры. Это упрощает установку, обслуживание и интеграцию в существующие линии. Конструкция устройства обеспечивает вибропрочность II степени жесткости по ГОСТ, что позволяет ему надежно работать в условиях производственных вибраций. Заказать фильтр-регулятор П-МК04 стоит для организации надежного и бесперебойного воздухоподготовительного узла.
Масса устройства, в зависимости от типоразмера и исполнения, варьируется от 1,4 до 1,7 кг. Габаритные размеры наиболее распространенных моделей: длина (L) 85 мм, ширина (B) 85 мм, высота (H) 360 мм или 510 мм. Рекомендуемый код ТН ВЭД для данного класса товаров — 8481 20 000 0 (арматура для регулирования давления), но для точного определения уточняйте у менеджера при оформлении заказа. Устройство соответствует требованиям ГОСТ 17433-80 (классы чистоты воздуха) и ГОСТ 28988-91 (вибропрочность). Рабочая среда — сжатый воздух, очищенный не грубее 12 класса загрязненности по ГОСТ 17433-80. Допустимое рабочее давление в магистрали — от 0,16 до 1,0 МПа. Диапазон температур эксплуатации определяется климатическим исполнением (например, УХЛ для умеренного климата).
Фильтр-регулятор П-МК04 — это как строгий санитарный врач для вашей пневмосистемы: сначала отсеивает всю грязь и влагу, а затем выступает в роли дирижера, точно задавая нужное «давление» для безупречной работы всего оркестра пневмоинструмента.
| Параметр | Значение для типоразмера П-МК04.10 | Значение для типоразмера П-МК04.16 |
|---|---|---|
| Условный проход, мм | 10 | 16 |
| Максимальный расход воздуха при 0,63 МПа, м³/мин, не менее | 1,25 | 2,00 |
| Минимальный расход воздуха, м³/мин, не более | 0,16 | 0,16 |
| Абсолютная тонкость фильтрации, мкм | 25; 40 | |
| Степень влагоотделения, %, не менее | 95 | |
| Диапазон настройки выходного давления, МПа | 0,05 – 1,0 | |
| Присоединительная резьба (типовые исполнения) | К3/8" (коническая) или М16х1,5 | К1/2" (коническая) или М22х1,5 |
| Масса, кг, не более | 1,4 | 1,7 |
| Рабочее давление в магистрали, МПа | 0,16 – 1,0 | |
| Степень вибропрочности | II степень жесткости по ГОСТ 28988-91 | |
Принцип работы фильтра-регулятора П-МК04 основан на последовательной обработке сжатого воздуха. Поток воздуха сначала попадает в сепарационную камеру фильтра, где за счет центробежных сил и лабиринтного пути происходит отделение основной массы капельной влаги и крупных частиц. Конденсат собирается в прозрачной колбе и может удаляться вручную или полуавтоматически (в зависимости от исполнения).
Далее воздух проходит через фильтрующий элемент (сетчатый или волокнистый), который задерживает твердые частицы размером 25 или 40 микрон, обеспечивая требуемый класс чистоты. После этапа очистки воздух поступает в редукционный узел регулятора давления. Здесь, за счет воздействия на мембранно-пружинный механизм, осуществляется точная настройка и стабилизация выходного давления независимо от колебаний давления на входе магистрали.
Ключевым фактором надежной работы фильтра-регулятора П-МК04 является контролируемый перепад давления на фильтрующем элементе. При его увеличении сверх нормы (из-за загрязнения) производительность устройства падает, что сигнализирует о необходимости обслуживания. Регулятор давления, в свою очередь, требует периодической проверки настроек для поддержания точности регулирования.
Типичная ошибка: монтаж фильтра-регулятора П-МК04 в непосредственной близости от вибрирующего компрессора или на непрофиксированном участке трубопровода. Это может привести к ускоренному износу внутренних элементов и нарушению точности регулирования.
Лайфхак: Устанавливайте устройство на жестко закрепленный участок магистрали, после ресивера и влагоотделителя, но до любой распределительной арматуры. Обязательно предусмотрите дренажный отвод из колбы в сторону, противоположную возможным вибрациям.
Температурный режим эксплуатации фильтра-регулятора П-МК04 определяется его климатическим исполнением. Для исполнения УХЛ4 рабочий диапазон окружающей среды и рабочей среды (сжатого воздуха) составляет от -40°С до +40°С. Для тропического исполнения (04) верхняя граница может быть выше. Работа за пределами указанного диапазона может привести к растрескиванию полимерных деталей (колбы), изменению эластичности уплотнений и нарушению калибровки регулятора.
Срок службы устройства напрямую зависит от качества и чистоты подаваемого сжатого воздуха, а также от своевременности технического обслуживания. При использовании воздуха, соответствующего 12 классу загрязненности по ГОСТ 17433-80, и регулярной очистке/замене фильтроэлемента, ресурс корпусных деталей и регулятора может превышать 10 лет. Основными расходными элементами, влияющими на общий ресурс, являются фильтрующая вставка и уплотнительные кольца.
Фильтр-регулятор П-МК04 широко применяется в различных отраслях промышленности, где используются пневмоприводы и пневмоинструмент. В машиностроении и автомобильной промышленности он обеспечивает чистый и стабильный воздух для сборочных линий, окрасочных камер и контрольно-измерительной аппаратуры. В горнодобывающей промышленности и металлообработке устройство защищает перфораторы, гайковерты и шлифмашины от абразивной пыли и влаги.
В нефтегазовой отрасли, химической и текстильной промышленности фильтр-регулятор используется в системах управления задвижками и в технологических линиях, где требуется высокая надежность. В деревообработке он продлевает жизнь пневмоцилиндрам станков. В строительстве и ЖКХ его устанавливают в компрессорных станциях для обслуживания инструмента и систем автоматики. Купить это устройство — значит гарантировать защиту пневмооборудования практически в любой сфере.
Интеграция в Industry 4.0: Фильтр-регулятор П-МК04 может быть оснащен датчиками перепада давления и электропневматическими преобразователями, что позволяет интегрировать его в системы IoT. Данные о степени загрязненности фильтра и текущем давлении передаются на ПЛК или в SCADA-систему, обеспечивая предиктивное обслуживание (своевременное оповещение о необходимости чистки) и удаленный мониторинг параметров всей пневмосети, исключая простои.
Обслуживание фильтра-регулятора П-МК04 сводится к регулярной проверке и очистке. Необходимо периодически визуально контролировать уровень конденсата в прозрачной колбе и своевременно его удалять. Основной признак необходимости обслуживания фильтра — падение производительности или увеличение перепада давления. В этом случае требуется разборка, промывка сепарационной камеры и замена или очистка фильтрующего элемента.
Для продления срока службы рекомендуется устанавливать устройство после предварительного грубого фильтра, особенно если качество сжатого воздуха на выходе компрессора низкое. Быстрее всего изнашиваются уплотнительные кольца (вокруг колбы, на регулировочном винте) и мембрана регулятора давления. Их состояние следует проверять при каждом плановом обслуживании. Для корректной работы регулятора важно следить, чтобы давление на входе не падало ниже минимально допустимого (0,16 МПа).
Для обеспечения длительной и бесперебойной работы фильтра-регулятора П-МК04 рекомендуется иметь комплект быстроизнашиваемых деталей (ЗИП). В стандартный ремонтный комплект, как правило, входят: уплотнительные кольца (для колбы, крышки, регулировочного узла), фильтрующий элемент (сменная вставка с тонкостью 25 или 40 мкм), мембрана регулятора давления, защитная пружина и комплект крепежных элементов. Возможен заказ оригинального ремкомплекта от производителя Гидромаш, что гарантирует полное соответствие деталей и сохранение рабочих характеристик устройства после ремонта.
На рынке представлены различные аналоги фильтра-регулятора П-МК04, отличающиеся конструктивным исполнением и параметрами. При выборе альтернативы следует ориентироваться на ключевые характеристики: условный проход, производительность (расход), тонкость фильтрации и диапазон регулирования давления.
1. Комбинированный блок «фильтр-регулятор-смазчик» (FRL-блок) с аналогичным условным проходом.
2. Фильтр-регулятор с электропневматическим управлением для систем автоматики.
3. Модульное устройство с тонкостью фильтрации 5 мкм для особо чистых применений.
4. Промышленный редуктор давления с отдельным фильтром-влагоотделителем.
5. Фильтр-регулятор в коррозионностойком (нержавеющем) исполнении для агрессивных сред.
| Позиция в коде | Обозначение | Расшифровка |
|---|---|---|
| 1-2 (после тире) | 10, 16 | Условный проход (10 или 16 мм) |
| 3 | 4, 6, 8 | Класс загрязненности воздуха на выходе |
| 4 | 1, 3, 4, 8 | Вид присоединения (1-гладкое отв., 3-метрич. резьба, 4-конич. резьба, 8-спец.) |
| 5 (через пробел) | УХЛ4, 04 | Климатическое исполнение (УХЛ4 – умеренный климат, 04 – тропический) |
Применение фильтра-регулятора П-МК04 напрямую влияет на экономику производства. Во-первых, защита пневмооборудования от износа снижает затраты на его ремонт и замену. Во-вторых, стабильное и точное давление повышает качество обработки и снижает брак. В-третьих, увеличение интервалов между обслуживанием и снижение простоев оборудования улучшают общую окупаемость (ROI) технологической линии. Купить фильтр-регулятор П-МК04 — значит сделать вклад в снижение операционных расходов.

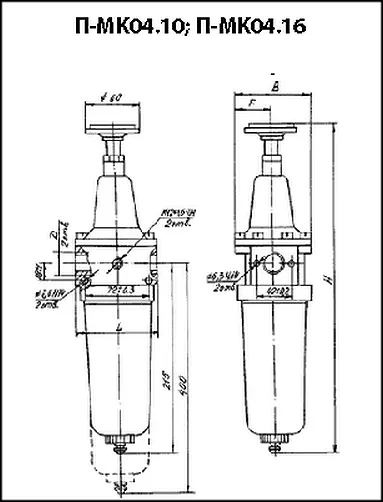

Корпус фильтра-регулятора П-МК04 имеет компактные габариты, адаптированные для монтажа в стандартные пневмосистемы. Для типоразмера с условным проходом 10 мм и большинства исполнений характерны размеры: длина (L) – 85 мм, ширина (B) – 85 мм. Высота (H) варьируется в зависимости от модели: 360 мм для компактных версий и 510 мм для исполнений с увеличенной фильтрующей способностью или полуавтоматическим сливом.
Присоединение к трубопроводу осуществляется через резьбовые отверстия в основании модуля. Основные типы присоединения: метрическая резьба (М16х1,5 для прохода 10 мм; М22х1,5 для прохода 16 мм) или трубная коническая резьба (К3/8" для прохода 10 мм; К1/2" для прохода 16 мм). Такое исполнение позволяет легко интегрировать устройство как в новые, так и в модернизируемые пневмолинии, даже в условиях ограниченного пространства.
Модель фильтр-регулятор П-МК04.1064 УХЛ4 — устройство с условным проходом 10 мм, обеспечивающее на выходе 6 класс загрязненности, с конической присоединительной резьбой (К3/8") и ручным сливом конденсата, для умеренного климата.
Модель фильтр-регулятор П-МК04.1664 УХЛ4 — устройство с условным проходом 16 мм, обеспечивающее на выходе 6 класс загрязненности, с конической присоединительной резьбой (К1/2") и ручным сливом конденсата, для умеренного климата.
Модель фильтр-регулятор П-МК04.1684 04 — устройство с условным проходом 16 мм, обеспечивающее 8 класс чистоты, с конической резьбой и полуавтоматическим удалением конденсата, в тропическом исполнении.
Фильтр-регулятор П-МК04 изначально спроектирован с учетом требований отечественных стандартов (ГОСТ) и специфики эксплуатации в России и странах СНГ. Устройство корректно работает в широком диапазоне температур, характерном для умеренного и континентального климата. Его конструкция совместима с типовыми схемами обвязки компрессорных станций, используемых на отечественных предприятиях. Модуль готов к работе в условиях нестабильного давления в магистрали и повышенного содержания влаги в воздухе, что часто встречается в системах ЖКХ и промышленности СНГ.
Фильтр-регулятор П-МК04 в климатическом исполнении УХЛ4 рассчитан на работу при температурах окружающей среды до -40°С. Это позволяет эксплуатировать его в неотапливаемых цехах, на открытых площадках или в северных регионах. В таких условиях критически важно использовать осушители воздуха перед устройством, чтобы предотвратить обледенение внутренних элементов. Устройство сохраняет работоспособность и при кратковременном повышении температуры выше +40°С, например, вблизи нагревательного оборудования.
Конструктивная простота и ремонтопригодность позволяют проводить диагностику и замену основных изнашиваемых элементов (уплотнений, фильтроэлемента) даже в полевых или цеховых условиях без применения сложного инструмента. Это минимизирует время простоя оборудования при обслуживании.
Теоретически, фильтр-регулятор П-МК04 мог бы найти применение в гипотетической марсианской или лунной пневмосистеме, работающей на сжатом углекислом газе или инертном газе. Его способность работать в широком температурном диапазоне (с доработкой материалов) и устойчивость к вибрациям были бы полезны. Правда, потребовалась бы полная герметизация корпуса для работы в вакууме и замена всех полимерных деталей на материалы, устойчивые к космической радиации. Но сам принцип разделения фаз и регулирования давления остался бы неизменным, подтверждая универсальность и надежность конструкции.
Какой срок гарантии на фильтр-регулятор П-МК04?
Производитель Гидромаш предоставляет гарантию 12 месяцев на устройство при условии соблюдения правил эксплуатации, указанных в технической документации.
Какое давление на входе требуется для работы?
Фильтр-регулятор П-МК04 предназначен для работы в пневмосистемах с давлением сжатого воздуха от 0,16 до 1,0 МПа (1,6 до 10 бар). Давление на входе должно быть выше желаемого выходного давления как минимум на 0,05-0,1 МПа.
Как часто нужно обслуживать устройство?
Периодичность обслуживания зависит от степени загрязненности воздуха и интенсивности работы. Рекомендуется визуально проверять уровень конденсата ежедневно, а очистку или замену фильтрующего элемента проводить при заметном падении давления или по рекомендациям производителя (обычно каждые 6-12 месяцев).
Возможна ли доставка в мой город?
Да, мы осуществляем доставку фильтра-регулятора П-МК04 по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость доставки уточняйте у менеджера.
Обращаясь к нам, вы получаете возможность купить оригинальное промышленное оборудование — фильтр-регулятор П-МК04 от проверенного производителя Гидромаш с полной гарантией 12 месяцев. Мы обеспечиваем быструю отгрузку товара со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что позволяет минимизировать сроки поставки в любой регион. Наша компания организует оперативную доставку по России и в страны СНГ, предоставляя комплексное решение для вашего производства. Чтобы узнать актуальную цену и заказать надежный фильтр-регулятор, обратитесь к нашим менеджерам.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «ПМК04.10БМ-Фильтр-регулятор П-МК 04.1064(84) , П-МК 04.1664(84) (без манометра)»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
