| Давление, Мпа | 0,63 |
| Вес, кг | 0,33 |

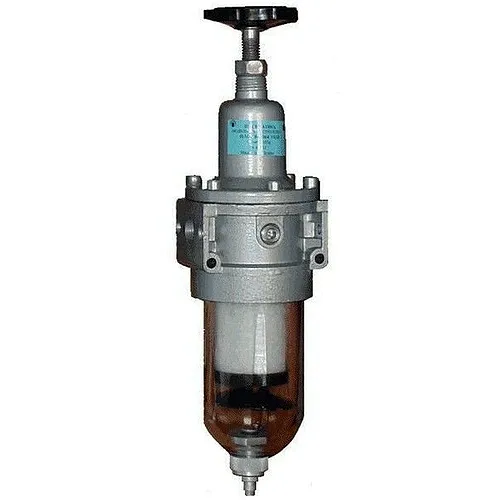

Фильтр-регулятор П-МК 04.0664 УХЛ4 – это функциональный модульный блок, предназначенный для комплексной подготовки сжатого воздуха в пневматических системах. Устройство эффективно очищает воздух от капельной влаги и механических примесей, а также точно регулирует и стабильно поддерживает давление на заданном уровне. Высокая степень влагоотделения и надежность работы в промышленных условиях делают этот фильтр-регулятор важным компонентом для защиты дорогостоящего пневмооборудования.
Модульный фильтр-регулятор модели П-МК 04.0664 УХЛ4 представляет собой комбинированное устройство, которое выполняет две ключевые функции в одной компактной конструкции. Его основное назначение – обеспечение качественной подготовки сжатого воздуха для систем пневмоавтоматики, пневмоприводов и пневмоинструмента. Устанавливая фильтр-регулятор, вы решаете сразу несколько задач: удаляете конденсат и твердые частицы, а также получаете стабильное рабочее давление, независимое от колебаний в магистрали.
Конструктивно фильтр-регулятор П-МК 04.0664 состоит из секции фильтра-влагоотделителя и секции редукционного клапана. Отличительной особенностью данного устройства является высокая степень влагоотделения – не менее 95%, что существенно снижает коррозию и износ пневматических компонентов. Кроме того, абсолютная тонкость фильтрации составляет 25 или 40 микрон, обеспечивая подачу воздуха требуемого класса чистоты.
По сравнению с раздельными фильтрами и регуляторами, использование комбинированного фильтр-регулятора П-МК 04.0664 УХЛ4 позволяет сэкономить место в пневмошкафу, упростить монтаж и снизить общую стоимость владения. Устройство рассчитано на длительную эксплуатацию и требует минимального обслуживания. Таким образом, выбор фильтра-регулятора данной модели – это вклад в надежность и долговечность всей пневмосистемы.
Если представить пневматическую систему как дыхательную систему предприятия, то фильтр-регулятор П-МК 04.0664 УХЛ4 выступает в роли и носа, и диафрагмы одновременно – он очищает «воздух» от пыли и влаги, а также точно дозирует его «вдох», поддерживая стабильное «дыхание» всех пневмомеханизмов.
| Параметр | Значение для модели П-МК 04.0664 УХЛ4 |
|---|---|
| Условный проход, мм | 6 |
| Расход воздуха при давлении 0,63 МПа, м³/мин: максимальный (не менее) минимальный (не более) | 0,25 0,16 |
| Абсолютная тонкость фильтрации, мкм | 25; 40 |
| Степень влагоотделения, %, не менее | 95 |
| Диапазон настройки давления, МПа | 0,04 – 0,8 |
| Рабочее давление воздуха, МПа | 0,16 – 1,0 |
| Тип присоединительной резьбы (исполнение 4) | Коническая резьба К1/4" |
| Класс загрязненности воздуха на входе, по ГОСТ 17433-80 | Не грубее 12 |
| Климатическое исполнение | УХЛ4 |
| Масса, кг, не более | 0,33 |
Принцип работы фильтра-регулятора П-МК 04.0664 УХЛ4 основан на последовательной обработке сжатого воздуха. В первую очередь, воздушный поток поступает в камеру фильтра-влагоотделителя. Здесь, за счет центробежной силы и лабиринтной конструкции, происходит отделение капельной влаги и крупных механических частиц. Отсепарированный конденсат скапливается в прозрачном стакане, откуда его легко удалить вручную или с помощью автоматического слива. Далее воздух проходит через фильтрующий элемент, который задерживает более мелкие твердые частицы, обеспечивая требуемую чистоту на выходе.
После очистки воздух направляется в секцию регулятора давления. Здесь, с помощью подпружиненного редукционного клапана, происходит снижение давления до заданного пользователем значения, которое устанавливается вращением регулировочной рукоятки. Клапан автоматически поддерживает это давление на постоянном уровне, компенсируя колебания расхода и давления на входе. Таким образом, фильтр-регулятор П-МК 04.0664 обеспечивает подачу на выход чистого, осушенного и стабильного по давлению воздуха.
Всегда устанавливайте фильтр-регулятор П-МК 04.0664 УХЛ4 в соответствии с направлением потока, указанным стрелкой на корпусе. Установка «задом наперед» не только нарушит процесс фильтрации и влагоотделения, но и может привести к выходу из строя чувствительного редукционного клапана, что повлечет за собой незапланированные расходы на ремонт.
Фильтр-регулятор П-МК 04.0664 УХЛ4 предназначен для эксплуатации в температурном диапазоне, соответствующем климатическому исполнению УХЛ4 (от -40°C до +40°C, для закрытых помещений). Наиболее комфортная и эффективная работа устройства достигается при температуре окружающей среды и рабочей среды от +5°C до +40°C. Снижение температуры ниже нуля может привести к замерзанию конденсата в сливном механизме, поэтому в таких условиях рекомендуется применение систем обогрева или регулярный ручной слив.
На срок службы фильтра-регулятора П-МК 04.0664 УХЛ4 напрямую влияют два фактора: качество подаваемого сжатого воздуха и своевременность обслуживания. При соблюдении требований по чистоте воздуха на входе (не грубее 12 класса) и регулярной замене фильтрующего элемента (по достижении перепада давления 0,1 МПа), механическая часть регулятора может работать десятки тысяч часов. Типовой срок службы до первого капитального ремонта при правильной эксплуатации составляет несколько лет.
Фильтр-регулятор П-МК 04.0664 УХЛ4 находит широкое применение в различных отраслях промышленности: машиностроении, автомобильной промышленности, горнодобывающей промышленности, нефтегазовой отрасли, металлообработке, деревообработке, химической промышленности, текстильной промышленности, строительстве и ЖКХ. В машиностроении его используют для питания пневмоцилиндров и систем автоматики станков. В автомобильной промышленности – для работы пневмоинструмента на сборочных линиях. На предприятиях ЖКХ данный фильтр-регулятор защищает системы управления задвижками и клапанами. Независимо от отрасли, его установка повышает надежность пневмосистем и снижает затраты на ремонт.
Для продления срока службы фильтра-регулятора П-МК 04.0664 УХЛ4 необходимо выполнять регулярное сервисное обслуживание. Основная операция – своевременный слив конденсата из прозрачного стакана и замена фильтрующего элемента. Пренебрежение сливом конденсата приводит к его попаданию в выходную магистраль и коррозии оборудования. Замена фильтра производится при значительном падении давления на нем или по графику, в зависимости от загрязненности воздуха. Быстрее всего изнашивается именно фильтрующий элемент, так как он принимает на себя основной удар загрязнений.
Стандартный ремонтный комплект для фильтра-регулятора П-МК 04.0664 УХЛ4 включает быстроизнашиваемые детали, необходимые для восстановления работоспособности: уплотнительные кольца (для стакана и соединений), фильтрующий элемент (картридж), а также ремкомплект редукционного клапана (мембрану, пружину, уплотнители). Оригинальные запасные части и ремкомплекты доступны для заказа, что позволяет оперативно проводить регламентные работы и минимизировать время простоя оборудования.
Среди различных вариантов исполнения фильтров-регуляторов можно выделить аналогичные по назначению устройства: 1) Фильтр-регулятор с условным проходом 10 мм и классом тонкости фильтрации 6. 2) Модель с метрической резьбой М12х1,5 и диапазоном настройки давления до 1,0 МПа. 3) Исполнение для тропического климата (Т4) с повышенной влагостойкостью. 4) Фильтр-регулятор с присоединительными размерами под гладкие трубки. 5) Компактная версия с ручным сливом конденсата и возможностью бокового монтажа.
| Позиция в коде | Расшифровка |
|---|---|
| П-МК04 | Базовое обозначение серии модульных фильтров-регуляторов |
| 06 (первые ХХ) | Условный проход: 6 мм (варианты: 10, 16 мм) |
| 6 (третий Х) | Класс загрязненности воздуха на выходе: 6 (варианты: 4, 8) |
| 4 (четвертый Х) | Вид присоединительных отверстий: 4 – с конической резьбой (варианты: 8 – гладкие отверстия, 3 – метрическая резьба) |
| УХЛ4 (последний Х) | Климатическое исполнение и категория размещения: УХЛ4 – для умеренного климата, категория 4. Вариант: 04 – для тропического климата. |
Внедрение фильтра-регулятора П-МК 04.0664 УХЛ4 ведет к ощутимой экономии. Защищая пневмоцилиндры, инструменты и клапаны от износа и коррозии, он снижает частоту отказов и время простоя производственных линий. Стабильное давление повышает энергоэффективность работы пневмосистемы, сокращая затраты на сжатый воздух. В итоге, относительно небольшие первоначальные вложения в качественный фильтр-регулятор многократно окупаются за счет роста общего ресурса оборудования и сокращения ремонтного фонда.

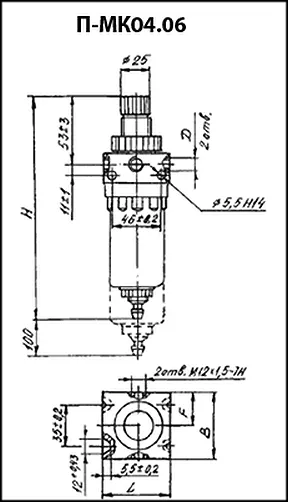

Фильтр-регулятор П-МК 04.0664 УХЛ4 отличается компактными габаритными размерами: длина 56 мм, ширина 56 мм и высота 200 мм. Такие размеры позволяют легко интегрировать устройство в стандартные пневмораспределительные блоки или устанавливать его в условиях ограниченного пространства. Конкретный тип присоединения зависит от исполнения модели. В данном исполнении (цифра 4 в коде) используются присоединительные отверстия с конической трубной резьбой К1/4". Для других исполнений возможно подключение с помощью гладких отверстий под трубки или метрической резьбы М12х1,5.
Модель П-МК04-0664 УХЛ4 – фильтр-регулятор с условным проходом 6 мм, классом фильтрации 6, конической резьбой К1/4" и климатическим исполнением УХЛ4 для умеренного климата.
Модель П-МК04-1043 04 – фильтр-регулятор с условным проходом 10 мм, классом фильтрации 4, метрической резьбой М12х1,5 для тропического климата.
Конструкция фильтра-регулятора П-МК 04.0664 УХЛ4 изначально создавалась с учетом особенностей эксплуатации в России и странах СНГ. Устройство адаптировано к работе в широком диапазоне температур, характерном для континентального климата. Оно совместимо с промышленными сжатыми воздушными системами, работающими по отечественным стандартам. Надежная конструкция и качественные материалы обеспечивают устойчивую работу даже при нестабильных параметрах входного воздуха, что часто встречается в промышленных сетях и системах ЖКХ на постсоветском пространстве.
Фильтр-регулятор П-МК 04.0664 УХЛ4 обладает достаточным запасом прочности для работы в сложных условиях. Его конструкция допускает эксплуатацию при низких температурах, вплоть до -40°C в нерабочем состоянии и кратковременно в рабочем. Уплотнительные материалы и фильтрующий элемент рассчитаны на работу с воздухом, который может иметь повышенное содержание масляных паров и аэрозолей. Простота конструкции также обеспечивает возможность проведения базового обслуживания и замены фильтра в полевых условиях, что особенно важно для мобильного оборудования в горнодобывающей или строительной отраслях.
А надежность и герметичность конструкции, проверенные в земных условиях, стали бы ценным качеством в среде, где каждая деталь должна работать безотказно.
Какой срок службы фильтра-регулятора П-МК 04.0664 УХЛ4?
При соблюдении условий эксплуатации (чистота воздуха на входе, своевременное обслуживание) механическая часть регулятора может работать несколько лет. Фильтрующий элемент требует замены по мере загрязнения, обычно это 1-2 раза в год.
Как часто нужно сливать конденсат из стакана фильтра-регулятора?
Сливать конденсат рекомендуется ежедневно при активной работе системы или по мере его накопления, видимого в прозрачном стакане. В условиях высокой влажности воздуха это может требоваться чаще.
Какое давление на входе требуется для корректной работы фильтра-регулятора?
Для работы фильтра-регулятора П-МК 04.0664 УХЛ4 давление на входе должно быть в диапазоне от 0,16 до 1,0 МПа и превышать заданное выходное давление как минимум на 0,1 МПа.
Как осуществляется доставка фильтра-регулятора в мой город?
Выбирая фильтр-регулятор П-МК 04.0664 УХЛ4 от Гидромаш, вы получаете оригинальное и надежное оборудование с полной гарантией производителя 12 месяцев. Мы предлагаем выгодную цену и возможность оперативно купить необходимую модель. Доставка заказов осуществляется по всей России и в страны СНГ в кратчайшие сроки. Чтобы заказать фильтр-регулятор или получить консультацию, свяжитесь с нашими менеджерами.
