| Диаметр, Ду | 16 |
| Давление, Мпа | 0,63 |

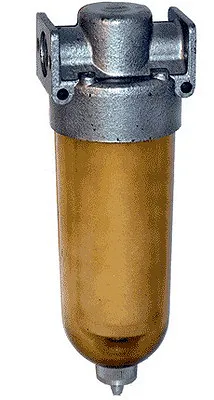

Фильтр тонкой очистки П-МК 03.25 УХЛ4 (ПМК03.25) предназначен для глубокой очистки сжатого воздуха и технических газов в гидравлических и пневматических системах промышленного оборудования. Это ключевой элемент защиты ответственных механизмов от износа, обеспечивающий стабильность работы и повышающий общий ресурс станков, прессов и автоматических линий.
Фильтр тонкой очистки П-МК 03.25 УХЛ4 представляет собой модульное устройство, которое выполняет комплексную подготовку рабочей среды. Основное назначение данного фильтра — эффективное удаление из потока сжатого воздуха не только конденсата и крупных механических примесей, но и субмикронных частиц, размер которых исчисляется микронами.
Использование фильтра тонкой очистки П-МК 03.25 УХЛ4 решает важные задачи на производстве: защищает дорогостоящие пневматические цилиндры, клапаны, приводы и инструменты от абразивного износа и коррозии, предотвращает засорение каналов и дросселей, что напрямую влияет на снижение простоев и затрат на ремонт. Отличительной особенностью данной модели является высокая степень очистки, достигающая заданного класса загрязнённости в соответствии с требованиями к качеству сжатого воздуха.
Ключевые особенности фильтра тонкой очистки П-МК 03.25 УХЛ4 включают компактную модульную конструкцию, возможность выбора исполнения по типу присоединения (метрическая или коническая резьба) и способу удаления конденсата (автоматический, полуавтоматический). Устройство рассчитано на условный проход 25 мм, что определяет его высокую пропускную способность для обслуживания средних и крупных технологических линий.
Масса фильтра тонкой очистки П-МК 03.25 УХЛ4 составляет около 1,1 кг. Общие габаритные размеры (длина х ширина х высота): 107 x 82 x 360 мм. Код ТН ВЭД: 8421 39 100 0 (уточняйте у менеджера). Изделие соответствует требованиям ГОСТ 15150 для климатического исполнения УХЛ (умеренный и холодный климат) и категории размещения 4. Рабочая среда — сжатый воздух и инертные газы. Допустимое рабочее давление — до 1,0 МПа (10 кг/см²). Температурный диапазон эксплуатации: от +5 до +60 °C.
Фильтр тонкой очистки — это «почка» для вашей пневмосистемы. Пока он исправно работает, система «здорова» и полна сил. Промышленный фильтр тонкой очистки П-МК 03.25 УХЛ4 бережно удаляет всё лишнее, позволяя оборудованию трудиться без сбоев и простоев.
| Параметр | Значение для модели П-МК03-250 |
|---|---|
| Условный проход (Ду), мм | 25 |
| Пропускная способность Kv, м³/час, не менее | 4,0 |
| Полезная вместимость резервуара, см³ | 200 |
| Номинальное рабочее давление, МПа (кгс/см²) | До 1,0 (10) |
| Тип рабочей среды | Сжатый воздух, инертные газы |
| Присоединительные размеры | Метрическая резьба М33х2-7Н или коническая К1" (в зависимости от исполнения) |
| Габариты (L x B x H), мм | 107 x 82 x 360 |
| Масса, кг | 1,1 |
| Степень очистки | От субмикронных частиц и конденсата |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150 |
Принцип работы фильтра тонкой очистки П-МК 03.25 УХЛ4 основан на комбинированной фильтрации. Поток сжатого воздуха, поступающий на вход устройства, сначала проходит центробежную сепарацию в специальной камере, где происходит грубая очистка и отбрасывание крупных частиц и основной массы влаги к стенкам корпуса. Отделённый конденсат собирается в нижней части стакана-отстойника.
Далее воздух направляется через фильтрующий элемент тонкой очистки. Этот элемент, обычно выполненный из пористого материала (например, спечённого полиэтилена или бронзы), задерживает мельчайшие твёрдые частицы размером до нескольких микрон. Именно этот этап обеспечивает высокий класс чистоты воздуха на выходе из фильтра тонкой очистки П-МК 03.25 УХЛ4, что критически важно для работы прецизионной пневмоаппаратуры.
Для удаления накопившегося конденсата фильтр может быть оснащён устройством автоматического или полуавтоматического (ручного) сброса. От этого выбора зависит удобство обслуживания и степень автоматизации всего участка подготовки воздуха при эксплуатации фильтра тонкой очистки.
Типичная ошибка при эксплуатации — игнорирование индикатора загрязнения (если он предусмотрен) или несвоевременная замена фильтрующего элемента. Это приводит к резкому росту перепада давления на фильтре тонкой очистки П-МК 03.25 УХЛ4, падению эффективности очистки и, как следствие, к перегрузке компрессора и загрязнению всей линии сжатого воздуха.
Фильтр тонкой очистки П-МК 03.25 УХЛ4 рассчитан на работу в диапазоне температур окружающей среды и рабочей среды от +5 до +60 °C. Такой диапазон позволяет эксплуатировать устройство в большинстве отапливаемых производственных цехов и помещений.
Срок службы фильтра напрямую зависит от двух ключевых факторов: качества и количества примесей в поступающем воздухе, а также от своевременности технического обслуживания. Сам корпус устройства выполнен из прочных материалов и при корректной эксплуатации служит десятилетиями. Основной изнашиваемой деталью является фильтрующий элемент, ресурс которого определяется степенью загрязнённости потока. В среднем, при нормальных условиях, замена элемента рекомендуется после 4000–6000 моточасов работы или при превышении допустимого перепада давления. Правильный подбор и регулярное обслуживание фильтра тонкой очистки — гарантия долговечной работы всей системы.
Фильтр тонкой очистки П-МК 03.25 УХЛ4 находит широкое применение в различных отраслях промышленности, где используется сжатый воздух. В машиностроении и автомобильной промышленности он защищает пневматические системы станков ЧПУ, сборочных роботов и окрасочного оборудования. В металлообработке очищенный воздух подаётся на измерительные и контрольные приборы, в химической и текстильной промышленности — для управления технологическими процессами.
Горнодобывающая и нефтегазовая отрасли используют фильтры тонкой очистки для обеспечения надёжной работы пневмоприводов бурового оборудования и систем контроля. В строительстве и ЖКХ эти устройства отвечают за чистоту воздуха в автоматике котельных, системах управления задвижками и вентиляцией. Фильтр тонкой очистки П-МК 03.25 УХЛ4 обеспечивает бесперебойную и точную работу пневмоинструмента и автоматики во всех перечисленных сферах.
Обслуживание фильтра тонкой очистки П-МК 03.25 УХЛ4 заключается в периодическом контроле его состояния и своевременной замене расходных компонентов. Для продления срока службы устройства необходимо следить за уровнем загрязнённости поступающего воздуха и, при необходимости, устанавливать дополнительные фильтры грубой очистки на входе в систему.
Наиболее быстроизнашиваемыми элементами фильтра тонкой очистки являются фильтрующий патрон и уплотнительные кольца (РТИ) на разъёмных соединениях корпуса. При плановом обслуживании эти детали подлежат замене. Важно использовать только оригинальные или сертифицированные совместимые расходники, чтобы сохранить заявленные характеристики очистки и герметичность устройства.
Для фильтра тонкой очистки П-МК 03.25 УХЛ4 в качестве запасных частей и ремонтного комплекта рекомендуется всегда иметь на складе сменный фильтрующий элемент (патрон), а также набор уплотнительных колец для корпусного соединения и дренажного клапана. В стандартный ЗИП также могут входить: новый стакан-отстойник (в случае механического повреждения), пружина, элементы крепежа для монтажа. Заказать оригинальный ремонтный комплект для фильтра тонкой очистки можно у поставщика, что гарантирует полное восстановление рабочих характеристик устройства.
Кроме модели П-МК 03.25 УХЛ4, существует ряд других технических решений для тонкой очистки сжатого воздуха. Выбирая аналог, обратите внимание на ключевые параметры: условный проход (например, Ду 16 или Ду 40), тип присоединения (резьба М27, G1/2, фланец), максимальное рабочее давление и класс фильтрации. Доступны исполнения только для механической очистки или с дополнительной коалесцирующей вставкой для улавливания масляного аэрозоля. Также различаются системы удаления конденсата — автоматические с поплавковым клапаном или ручные. Все эти варианты являются развитием базовой идеи, которую представляет фильтр тонкой очистки.
| Элемент кода | Расшифровка |
|---|---|
| П-МК | Устройство модульное, фильтр-влагоотделитель |
| 03 | Основная функция: тонкая очистка от субмикронных частиц, удаление конденсата |
| 25 | Условный проход, мм (25) |
| 0, 4, 6, 8 | Класс загрязнённости воздуха на выходе (0 — самый высокий) |
| 3, 4, 5, 6... | Код присоединения и тип удаления конденсата (резьба, автоматический/ручной сброс) |
| УХЛ4 | Климатическое исполнение и категория размещения по ГОСТ 15150 |
Применение фильтра тонкой очистки П-МК 03.25 УХЛ4 напрямую влияет на снижение эксплуатационных расходов. Защита пневмоцилиндров и клапанов от износа сокращает затраты на ремонт и покупку запчастей до 40%. Снижение количества отказов и простоев оборудования повышает общую производительность линии. Кроме того, чистый воздух обеспечивает более точное и стабильное срабатывание автоматики, что улучшает качество продукции и уменьшает процент брака, положительно сказываясь на окупаемости (ROI) всего предприятия.
Фильтр тонкой очистки П-МК 03.25 УХЛ4 имеет компактные габариты для удобства встраивания в существующие коммуникации: длина корпуса 107 мм, ширина 82 мм, общая высота в сборе со стаканом — 360 мм. Основные присоединительные размеры — это входной и выходной патрубки. Для данного типоразмера используются: метрическая резьба М33х2 с посадкой 7Н или трубная коническая резьба К1" (в зависимости от заказанного исполнения).
Такой тип подключения обеспечивает надёжное и герметичное соединение с трубопроводами стандартных пневмосистем. При монтаже важно предусмотреть свободный доступ к дренажному клапану внизу стакана для обслуживания, а также оставить пространство сверху для возможного демонтажа фильтрующего элемента без разборки магистрали. Монтаж фильтра тонкой очистки в ограниченном пространстве возможен, но требует предварительной проработки схемы расположения.
Модель П-МК03-2503 УХЛ4 — фильтр тонкой очистки с условным проходом 25 мм, классом очистки (уточняется в заказе), с метрической резьбой и полуавтоматическим удалением конденсата.
Модель П-МК03-2504 УХЛ4 — фильтр тонкой очистки с условным проходом 25 мм, классом очистки (уточняется в заказе), с конической резьбой и полуавтоматическим удалением конденсата.
Конструкция фильтра тонкой очистки П-МК 03.25 УХЛ4 изначально разработана с учётом требований к эксплуатации в широком температурном диапазоне, характерном для умеренного и холодного климата России. Устройство совместимо с различными типами сжатого воздуха, в том числе от отечественных винтовых и поршневых компрессоров. Используемые материалы устойчивы к типичным для российских производств колебаниям качества питающей сети и готовы к продолжительной работе в условиях предприятий ЖКХ и промышленности РФ и стран СНГ.
Фильтр тонкой очистки П-МК 03.25 УХЛ4, в соответствии с заявленным климатическим исполнением, рассчитан на эксплуатацию при отрицательных температурах. Для работы в условиях Крайнего Севера (температуры до –40 °C и ниже) требуется дополнительный подогрев или специальное исполнение, предотвращающее замерзание конденсата. Важным аспектом является совместимость с отечественными рабочими жидкостями в случае их возможного попадания в линию сжатого воздуха. Ремонтопригодность конструкции позволяет производить быструю замену фильтрующего элемента даже в полевых условиях, что критически важно для мобильных установок и удалённых объектов.
Какой класс очистки обеспечивает фильтр П-МК 03.25 УХЛ4?
Конкретный класс очистки (0, 4, 6, 8) указывается в полном обозначении при заказе. Фильтр тонкой очистки способен задерживать субмикронные частицы и конденсат, обеспечивая высокую степень чистоты сжатого воздуха.
Каков срок службы фильтрующего элемента?
Ресурс элемента зависит от степени загрязнённости поступающего воздуха. В среднем замена требуется после 4000–6000 моточасов работы или при превышении перепада давления, указанного в инструкции. Регулярная проверка состояния фильтра тонкой очистки обязательна.
Возможна ли доставка в мой город?
Да, мы осуществляем доставку фильтра тонкой очистки П-МК 03.25 УХЛ4 по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Как правильно подобрать аналог или ремонтный комплект?
Для корректного подбора аналога или ЗИПа необходимо знать полное заводское обозначение вашего фильтра. Наши менеджеры помогут подобрать совместимый фильтр тонкой очистки или оригинальные запасные части. Свяжитесь с нами через форму заказа на сайте.
Выбирая фильтр тонкой очистки П-МК 03.25 УХЛ4, вы покупаете проверенное качество от производителя Гидромаш. Мы гарантируем подлинность продукции и предоставляем официальную гарантию 12 месяцев. Наши логистические партнёры обеспечивают быструю и бережную доставку оборудования по всей России и в страны СНГ. Чтобы заказать фильтр тонкой очистки и уточнить актуальную цену, свяжитесь с нашими менеджерами. Мы предлагаем выгодные условия и комплексную техническую поддержку.
