| Диаметр, Ду | 25 |
| Давление, Мпа | 0,63 |
| Вес, кг | 1,7 |
Фильтр осушитель П-МК 02.2514 – это высокоэффективный модульный фильтр-влагоотделитель, обеспечивающий комплексную очистку и осушение сжатого воздуха в промышленных пневмосистемах. Основные преимущества включают абсолютную тонкость фильтрации 5 мкм, снижение точки росы и широкий диапазон рабочего давления от 0,2 до 1,0 МПа.
Фильтр осушитель П-МК 02.25 – это ключевой модуль в пневмосистемах, отвечающий за качество рабочей среды. Его главная задача – удаление из сжатого воздуха твердых частиц (пыль, окалина, продукты износа) и конденсационной влаги, что предотвращает коррозию, износ и выход из строя дорогостоящего оборудования.
Отличительной особенностью фильтра осушителя П-МК 02.2514 от аналогичных устройств является его компактная модульная конструкция, объединяющая функции грубой механической фильтрации и эффективного осушителя. Это прямо влияет на энергоэффективность системы, снижая потери давления и экономя электроэнергию на компрессоре. При выборе фильтра осушителя П-МК 02.25 важно ориентироваться на его производительность и присоединительные размеры.
Ключевые технические особенности данного фильтра осушителя включают номинальное давление 1,0 МПа (10 кгс/см²), максимальный расход воздуха до 2,0 м³/мин при давлении 0,63 МПа и абсолютную тонкость фильтрации на уровне 5 микрон. Эти параметры делают фильтр осушитель П-МК 02.2514 подходящим для работы в составе различных технологических линий.
Масса устройства составляет около 1,7 кг. Габаритные размеры (Д x Ш x В): приблизительно 107 x 82 x 370 мм. Код ТН ВЭД: уточняйте у менеджера. Устройство разработано с учетом требований ГОСТ 28988-91 по вибропрочности и виброустойчивости (II степень жесткости). Рабочая среда: сжатый воздух. Допустимое рабочее давление находится в диапазоне от 0,2 до 1,0 МПа (от 2 до 10 кгс/см²). Ожидаемый диапазон рабочих температур соответствует стандартным для промышленных помещений условиям.
Фильтр осушитель П-МК 02.25 в пневмосистеме – это как надежный водоочистительный фильтр в доме. Пока он на посту, вы можете быть уверены в качестве «воздушной воды», которую пьют ваши пневмоцилиндры, приводы и инструменты. Мало кто замечает его работу, но когда его нет – проблемы начинают сыпаться со всех сторон.
| Наименование параметра | Значение для П-МК02-2514 |
|---|---|
| Условный проход, Dу | 25 мм |
| Рабочее давление (номинальное/минимальное) | 1,0 МПа (10 кгс/см²) / 0,2 МПа (2 кгс/см²) |
| Максимальный расход воздуха при давлении 0,63 МПа | 2,0 м³/мин |
| Абсолютная тонкость фильтрации | 5,0 мкм |
| Снижение температуры точки росы | Не менее 10°С |
| Пропускная способность Kv | Не менее 2,0 м³/ч |
| Полезная вместимость резервуара | 200 см³ |
| Тип присоединения | Резьба метрическая М33х2-7Н или трубная коническая К1" |
| Масса | 1,7 кг |
| Степень очистки | Грубая фильтрация твердых частиц + осушение |
Принцип работы фильтра осушителя П-МК 02.25 основан на двухэтапной очистке. Сначала поток сжатого воздуха направляется в вихревую камеру, где центробежная сила заставляет более тяжелые частицы и капли влаги отделяться от основного потока и собираться в отстойник. Далее воздух проходит через фильтрующий элемент, обеспечивающий тонкую механическую очистку до 5 мкм. В результате на выходе получается осушенный и очищенный от механических примесей воздух.
Рабочее давление напрямую влияет на эффективность работы устройства. Слишком низкое давление может снизить производительность и эффективность сепарации, а слишком высокое – потребует проверки допустимых значений. Расход воздуха через фильтр осушитель П-МК 02.2514 должен соответствовать его пропускной способности, чтобы избежать роста перепада давления и преждевременного износа фильтрующего картриджа.
Ключевыми элементами, обеспечивающими надежную функцию, являются прочный металлический корпус, сепарационная камера, сменный фильтрующий элемент и резервуар для сбора конденсата с дренажем. При эксплуатации важно своевременно удалять скопившийся конденсат и контролировать перепад давления по манометру для определения момента замены фильтра.
Типичная ошибка при монтаже фильтра осушителя П-МК 02.25 – отсутствие или неверная настройка автоматического дренажного клапана. Накопленный конденсат в резервуаре со временем может быть повторно унесен потоком воздуха, сводя на нет всю работу устройства. Регулярная проверка и обслуживание системы слива конденсата – ключ к долгой и эффективной работе вашего фильтра осушителя.
Фильтр осушитель П-МК 02.2514 предназначен для работы в стандартных условиях окружающей среды производственных помещений. Эффективность осушения напрямую зависит от температуры входящего сжатого воздуха. Надежность и ресурс устройства определяются качеством исходной рабочей среды, своевременностью технического обслуживания и контролем перепада давления.
Срок службы фильтра осушителя П-МК 02.25 при правильной эксплуатации и регулярной замене фильтрующего элемента может составлять многие годы. Однако основной расходный элемент – фильтрующая вставка – требует замены по мере загрязнения. Использование чистого, предварительно осушенного воздуха продляет срок службы всей пневмосистемы в целом.
Фильтр осушитель П-МК 02.25 находит применение практически во всех отраслях промышленности, использующих сжатый воздух: в машиностроении (для питания станков с ЧПУ, пневмоинструмента, контрольно-измерительной аппаратуры), в автомобильной промышленности (на сборочных конвейерах, окрасочных камерах), в горнодобывающей и нефтегазовой отраслях (для питания пневматического оборудования в условиях высокой влажности), в металлообработке (резка, сварка), деревообработке, химической и текстильной промышленности. Также фильтр осушитель П-МК 02.2514 используется в строительстве для пневмоинструмента и в системах ЖКХ.
Интеграция таких узлов, как фильтр осушитель П-МК 02.25, в концепцию Industry 4.0, позволяет перейти от планового обслуживания к предиктивному. Датчики перепада давления и уровня конденсата, подключенные к ПЛК (программируемому логическому контроллеру), могут передавать данные в системы мониторинга IoT. Это дает возможность прогнозировать момент замены фильтрующего элемента, минимизировать простои и интегрировать устройство в единую сеть управления производственными процессами, включая работу с коботами, чувствительными к качеству сжатого воздуха.
Продлить срок службы фильтра осушителя П-МК 02.2514 помогает регулярное техническое обслуживание. Оно включает в себя визуальный осмотр корпуса на герметичность, своевременный слив конденсата из резервуара и контроль перепада давления на фильтрующем элементе. Основной изнашиваемой деталью является фильтрующая вставка, которую необходимо заменять при превышении допустимого перепада давления.
Для обслуживания фильтра осушителя П-МК 02.25 основным предметом ЗИП является сменный фильтрующий элемент (картридж). Также в ремонтный комплект могут входить уплотнительные кольца (РТИ) для соединений, при необходимости – предохранительный клапан, элементы крепления. Возможен заказ оригинальных запасных частей и расходных материалов у производителя.
На рынке представлены различные модели фильтров-осушителей, которые могут рассматриваться как аналоги по функционалу:
1. Фильтр осушитель компактный, Dу 25 мм, давление до 1,0 МПа.
2. Фильтр-влагоотделитель с резервуаром 200 см³, пропускная способность 2 м³/мин.
3. Модульный фильтр-осушитель с фланцевым присоединением.
4. Фильтр тонкой очистки с функцией осушения, тонкость 5 мкм.
5. Промышленный осушитель воздуха адсорбционного типа (для более глубокого осушения).
| Элемент кода | Расшифровка |
|---|---|
| П-МК | Пневмомодуль комбинированный (фильтр-осушитель) |
| 02 | Базовая модель (серия) |
| 25 | Условный проход Dу 25 мм |
| 14 | Исполнение, вариант подключения или дренажа |
Применение надежного фильтра осушителя П-МК 02.25 позволяет существенно снизить операционные расходы предприятия. Снижение количества простоев оборудования из-за поломок пневматических компонентов, экономия электроэнергии за счет поддержания оптимального давления в сети, рост ресурса дорогостоящих приводов и инструмента – все это напрямую улучшает окупаемость инвестиций (ROI). Вложения в качественную подготовку воздуха с помощью фильтра осушителя всегда окупаются повышением общей надежности производства.

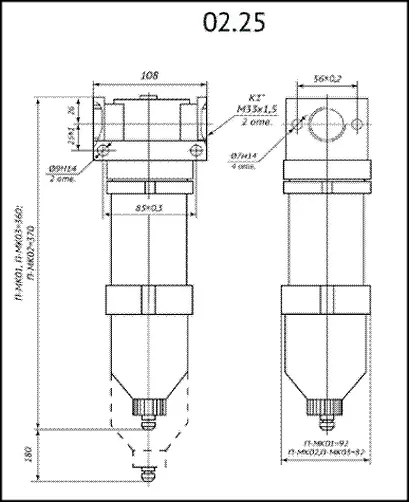

Фильтр осушитель П-МК 02.2514 имеет компактные габариты: длина (L) 107 мм, ширина (B) 82 мм и высота (H) 370 мм. Для монтажа в пневмолинию используется присоединительный размер с резьбой М33х2-7Н (метрическая) или К1" (трубная коническая по ГОСТ). Такая конструкция позволяет легко интегрировать фильтр осушитель П-МК 02.25 даже в ограниченные пространства пневмошкафов и технологических линий.
Модель П-МК02-2514 – фильтр осушитель с условным проходом Dу 25 мм, базовым исполнением для стандартных условий.
Модель П-МК02-2513 – аналогичный фильтр осушитель с возможными отличиями в типе дренажного устройства или исполнении.
Фильтр осушитель П-МК 02.25 разработан с учетом работы в условиях российских производств, отличающихся широким температурным диапазоном. Он совместим с характерными для отечественных сетей перепадами давления и способен эффективно работать при высоком содержании влаги и механических примесей в сжатом воздухе. Его надежность и ремонтопригодность делают его готовым к эксплуатации на объектах ЖКХ и в промышленности РФ и стран СНГ.
Фильтр осушитель П-МК 02.2514, хотя и рассчитан на стандартные условия, обладает запасом прочности, позволяющим ему функционировать в сложных производственных средах. Его корпус и внутренние элементы устойчивы к вибрации (соответствуют II степени жесткости по ГОСТ), что важно для установки рядом с компрессорным оборудованием. Качественная подготовка воздуха с помощью такого фильтра осушителя критична для работы пневматики в цехах с повышенной влажностью или запыленностью.
Если представить, что на Марсе заработала пневматическая система марсохода для отбора проб грунта, то фильтр осушитель П-МК 02.25 должен был бы справляться с марсианской пылью (мелкодисперсной и сухой) при крайне низком атмосферном давлении. Его ключевая задача в таких условиях – защита чувствительных приборов от абразивных частиц. Конечно, потребовались бы доработки материалов для работы при экстремальных температурах, но сам принцип комплексной очистки и осушения остался бы неизменным.
Как часто нужно менять фильтрующий элемент в фильтре осушителе П-МК 02.25?
Периодичность замены зависит от степени загрязнения воздуха и интенсивности работы системы. Основной индикатор – перепад давления на фильтре. При превышении значения, указанного в инструкции, картридж подлежит замене.
Какое давление выдерживает фильтр осушитель П-МК 02.2514?
Устройство рассчитано на номинальное рабочее давление 1,0 МПа (10 бар) с минимальным рабочим давлением 0,2 МПа (2 бар). Работа при давлении выше номинального недопустима.
Какой тип рабочей среды допустим?
Фильтр осушитель П-МК 02.25 предназначен для работы со сжатым воздухом. Использование его с другими газами или жидкостями может привести к повреждению и не гарантирует заявленных характеристик.
Как организована доставка по России и СНГ?
Мы осуществляем быструю отгрузку фильтров осушителей П-МК 02.2514 со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани и Ростове-на-Дону. Доставка возможна во все регионы России, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Условия и сроки уточняйте у менеджеров.
Выбирая фильтр осушитель П-МК 02.2514 производства Гидромаш, вы приобретаете надежное отечественное оборудование с гарантией качества на 12 месяцев. Мы предлагаем выгодную цену, и наши менеджеры помогут вам подобрать аналог, если потребуется. Для удобства клиентов возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Организуем оперативную доставку по всей России и в страны СНГ. Чтобы купить фильтр осушитель с гарантией или заказать консультацию, свяжитесь с нашими специалистами.
