| Диаметр, Ду | 6 |
| Давление, Мпа | 1 |
| Вес, кг | 0,8 |

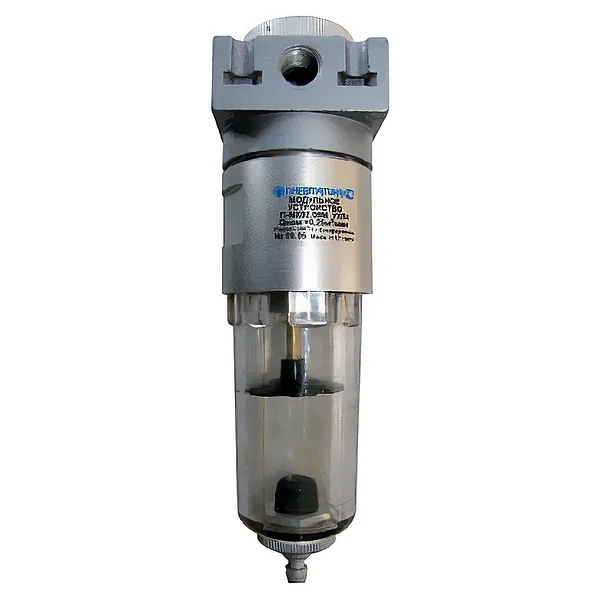

Фильтры-влагоотделители (модульные устройства) П-МК02 и серии N – это ключевой элемент модульной подготовки сжатого воздуха, отвечающий за его эффективное осушение и удаление конденсата. Приборы обеспечивают понижение точки росы и тонкую фильтрацию, совмещая функциональность в компактном корпусе. Их главное преимущество – модульная конструкция, позволяющая легко интегрировать их в системы подготовки воздуха наряду с другими устройствами.
Фильтры-влагоотделители (модульные устройства) П-МК02 и серии N разработаны для систем промышленной пневматики и представляют собой модули осушки сжатого воздуха. Основная задача этих устройств — снижение влагосодержания в сжатом воздухе, что критически важно для защиты пневмооборудования от коррозии, обмерзания и выхода из строя. Эти модульные устройства фильтры-влагоотделители эффективно работают в диапазоне давлений и обеспечивают необходимый класс чистоты воздуха на выходе.
Отличительной особенностью фильтров-влагоотделителей П-МК02 является их модульная конструкция, габариты которых унифицированы с другими модулями подготовки воздуха (например, для грубой очистки или тонкой фильтрации). Это позволяет создавать компактные и эффективные блоки подготовки воздуха на производстве. Устройства предназначены для установки после компрессора и ресивера, но перед точками потребления пневмоприводами, пневмоинструментом или пневмоавтоматикой.
Ключевые технические особенности фильтров-влагоотделителей (модульных устройств) П-МК02 включают способность снижать температуру точки росы не менее чем на 10°C относительно температуры входящего воздуха и обеспечивать выходной воздух с классом загрязненности не выше 2 по ГОСТ 17433-80. Номинальное рабочее давление составляет 1,0 МПа (10 кгс/см²), что соответствует большинству промышленных пневмосистем. Устройства представлены в нескольких типоразмерах по условному проходу (Ду), обеспечивая различную пропускную способность.
Пневмогайковёрт работает без перебоев, будто только что с завода? Скорее всего, ему «повезло» с чистым и сухим воздухом благодаря фильтрам-влагоотделителям. Эти устройства для осушения сжатого воздуха — как зонтик для промышленной пневматики: незаметен, пока не начнётся «дождь» из конденсата, способный залить и вывести из строя дорогое оборудование.
| Параметр | Значение для модели П-МК02-1013 |
|---|---|
| Условный проход (Ду), мм | 10 |
| Рабочее давление, МПа (кгс/см²) | Номинальное: 1,0 (10,0) / Минимальное: 0,2 (2,0) |
| Максимальный расход воздуха при 0,63 МПа, м³/мин | 1,25 |
| Абсолютная тонкость фильтрации, мкм | 5,0 |
| Снижение температуры точки росы, °C, не менее | 10 |
| Класс загрязненности на выходе | Не ниже 2 (по ГОСТ 17433-80) |
| Пропускная способность Kv, м³/час, не менее | 1,25 |
| Тип подключения | Резьба метрическая M16x1,5 или коническая K3/8" |
| Масса, кг | 0,8 |
| Материал корпуса | Алюминиевый сплав |
| Климатическое исполнение | УХЛ4 (умеренный и холодный климат) |
Принцип работы фильтров-влагоотделителей серии П-МК02 основан на коалесценции и гравитационном осаждении капель влаги. Загрязненный сжатый воздух, поступая в модуль, проходит через специальный фильтрующий элемент. Этот элемент заставляет мельчайшие аэрозольные частицы воды сливаться (коалесцировать) в более крупные капли, которые под действием силы тяжести и инерционных сил осаждаются в нижней части корпуса – в резервуаре для конденсата. Таким образом, воздух на выходе становится значительно суше.
Ключевым параметром эффективности модульного фильтра-влагоотделителя является снижение температуры точки росы. Устройства серии П-МК02 гарантируют снижение этого параметра не менее чем на 10°C относительно температуры воздуха на входе. Это означает, что при дальнейшем охлаждении воздуха в пневмосистеме или на улице конденсация влаги начнется при более низкой температуре, что предотвращает образование конденсата в линиях и механизмах. Производительность и конечная влажность напрямую зависят от давления и расхода воздуха, поэтому важно подбирать типоразмер устройства в соответствии с параметрами системы.
Для удаления накопленного конденсата устройства оснащены системой его отвода, которая может быть автоматической, полуавтоматической или ручной (в зависимости от исполнения). Правильная и своевременная эвакуация конденсата – залог долговечности фильтра и качества осушки. При эксплуатации необходимо следить за перепадом давления до и после фильтра-влагоотделителя: его увеличение сигнализирует о загрязнении фильтрующего элемента и необходимости его замены или обслуживания.
Частая ошибка – установка фильтра-влагоотделителя П-МК02 непосредственно после компрессора без предварительной грубой очистки воздуха. Это приводит к быстрому забиванию коалесцирующего элемента твердыми частицами и потере эффективности осушки. Для долгой службы модуля осушки всегда монтируйте перед ним фильтр грубой очистки (например, модуль П-МК01).
Модульные фильтры-влагоотделители П-МК02 рассчитаны на работу при температуре окружающей среды и сжатого воздуха в соответствии с климатическим исполнением УХЛ4, что подразумевает диапазон температур, характерный для умеренного и холодного климата России и стран СНГ. Качество осушки и ресурс устройства напрямую зависят от соблюдения температурного режима, указанного в технической документации. Работа при температурах, выходящих за рекомендуемые пределы, может привести к снижению эффективности осушки, повреждению уплотнений или корпуса.
Срок службы фильтро-влагоотделителя в значительной степени определяется качеством поступающего воздуха, регулярностью технического обслуживания и условиями эксплуатации. Основной изнашиваемый элемент – фильтрующий коалесцирующий картридж. При использовании в стандартных промышленных условиях с воздухом, предварительно очищенным до требуемого 8 класса, и своевременной замене картриджа, ресурс устройства может составлять несколько лет. Регламентный осмотр и очистка резервуара для конденсата также продлевают срок службы модуля осушки.
Фильтры-влагоотделители (модульные устройства) широко используются в различных отраслях промышленности, где требуется чистый и сухой сжатый воздух: машиностроении, автомобильной промышленности, горнодобывающей промышленности, нефтегазовой отрасли, металлообработке, деревообработке, химической промышленности, текстильной промышленности, строительстве и ЖКХ. В машиностроении и автомобильной промышленности они защищают точные пневматические системы управления, окрасочно-сушильные камеры и сборочные роботы. В химической и нефтегазовой отраслях сухой воздух необходим для работы контрольно-измерительных приборов и систем автоматики, исключая риск коррозии и замерзания в зимний период.
Современные технологии
Фильтры-влагоотделители П-МК02 могут быть интегрированы в концепцию Industry 4.0 через оснащение датчиками перепада давления, расхода и влажности. Данные с этих сенсоров передаются в систему мониторинга ПЛК или SCADA, обеспечивая предиктивную диагностику: система заблаговременно предупреждает о необходимости замены фильтроэлемента. Совместимость с IoT позволяет удаленно контролировать состояние модуля осушки и планировать его обслуживание, минимизируя незапланированные простои. Это особенно актуально при использовании с коллаборативными роботами (коботами), где надежность всех компонентов пневмосистемы критически важна.
Обслуживание модульных фильтров-влагоотделителей заключается в регулярном контроле за накоплением конденсата и его своевременном удалении, а также в замене фильтрующего (коалесцирующего) элемента по мере загрязнения. Признаком необходимости замены является увеличение перепада давления на устройстве сверх номинального. Для продления срока службы рекомендуется обеспечить стабильное входное давление в пределах паспортных значений и использовать фильтр грубой очистки перед модулем осушки.
Ремонтопригодность устройств серии П-МК02 высокая: при повреждении корпуса, уплотнений или механических деталей возможна замена отдельных компонентов. Чаще всего ремонту подлежат системы удаления конденсата (сливные клапаны) и уплотнительные элементы. Капитальный ремонт с заменой фильтрующего картриджа и всех уплотнений позволяет восстановить работоспособность модуля и продлить его общий ресурс.
Типовой ремкомплект для фильтра-влагоотделителя П-МК02 включает быстроизнашиваемые детали и элементы, обеспечивающие герметичность: комплект уплотнительных колец (РТИ) для корпусных соединений и сливного клапана, фильтрующий коалесцирующий картридж, пружину (если предусмотрена конструкцией клапана). Для некоторых исполнений в ЗИП также могут входить сменные крепежные элементы. Возможен заказ оригинальных ремонтных комплектов производства Гидромаш, что гарантирует соответствие материалов и геометрии, а значит, надежность восстановленного устройства.
На рынке представлены различные аналоги модульных фильтров-влагоотделителей, которые могут отличаться конструктивным исполнением, степенью осушки и диапазоном рабочих параметров. К ним можно отнести: 1. Модульные осушители сжатого воздуха адсорбционного типа с точкой росы до -40°C. 2. Рефрижераторные осушители для высокопроизводительных систем. 3. Компактные коалесцирующие фильтры-сепараторы с ручным сливом конденсата. 4. Модули подготовки воздуха «три в одном», объединяющие функции фильтрации, регуляции и смазки. 5. Влагомаслоотделители центробежного действия для крупных промышленных компрессорных станций.
| Элемент кода | Значение и расшифровка |
|---|---|
| П-МК | Прибор, модульный, комбинированный (подготовки воздуха) |
| 02 | Функция: очистка от твердых частиц, осушка и удаление конденсата |
| XX (две цифры после тире) | Условный проход (Ду) в мм: 06, 10, 16, 25 |
| Следующая цифра | Класс загрязненности на выходе (0, 4, 6, 8, X – без очистки) |
| Последняя цифра | Тип присоединения и способ удаления конденсата (1..9) |
| УХЛ4 | Климатическое исполнение и категория размещения по ГОСТ 15150 |
Использование модульных фильтров-влагоотделителей П-МК02 приносит ощутимые экономические выгоды. Осушенный воздух предотвращает коррозию и износ пневмоцилиндров, клапанов и инструмента, что значительно сокращает затраты на их ремонт и замену. Снижаются простои дорогостоящего оборудования из-за поломок, вызванных конденсатом. Более того, сухой воздух обладает лучшей сжимаемостью, что может привести к небольшой, но заметной экономии электроэнергии компрессором. В итоге, инвестиции в качественную подготовку воздуха окупаются за счет увеличения общего ресурса пневмосистемы и снижения эксплуатационных расходов (ROI).
Габаритные размеры (L, B, H) и тип присоединения зависят от конкретного типоразмера модульного фильтра-влагоотделителя. Модели с условным проходом Ду 6, 10 и 16 мм имеют стыковое присоединение для монтажа в линию на монтажную рейку или непосредственно в трубопровод. Модель с Ду 25 мм также имеет стандартное резьбовое присоединение. Компактные размеры (например, 85x85x255 мм для Ду 10 мм) позволяют устанавливать устройство даже в условиях ограниченного пространства на производстве. Для подключения используются резьбовые соединения: метрическая (М12х1,5, М16х1,5, М33х2) или трубная коническая (K1/4", K3/8", K1") резьба, в зависимости от исполнения.
Модель П-МК02-1618 УХЛ4 — фильтр-влагоотделитель (модульное устройство) с условным проходом 16 мм, обеспечивающий очистку и осушение воздуха (класс на выходе не ниже 8), с гладким отверстием для присоединения и полуавтоматическим удалением конденсата, климатическое исполнение УХЛ4.
Модель П-МК02-1013 УХЛ4 — модульный влагоотделитель для систем подготовки сжатого воздуха, Ду 10 мм, с метрической резьбой М16х1,5 и полуавтоматическим сливом конденсата, климатическое исполнение УХЛ4.
Модульные фильтры-влагоотделители серии П-МК02 изначально спроектированы с учетом суровых условий эксплуатации в России и странах СНГ. Климатическое исполнение УХЛ4 гарантирует стабильную работу в широком диапазоне температур, характерных для нашей страны. Конструкция устойчива к повышенной запыленности и нестабильному качеству подаваемого воздуха, что часто встречается на промышленных объектах. Материалы, используемые в уплотнениях, совместимы с воздухом, содержащим пары масел, распространенных в отечественных компрессорных системах. Это делает устройства идеальным выбором для модернизации и оснащения объектов ЖКХ и промышленных предприятий РФ.
Фильтры-влагоотделители модульной конструкции способны работать в экстремальных условиях при температурах до -40°C и ниже, при условии использования соответствующего исполнения и мер по защите от обмерзания сливного клапана. Их конструкция выдерживает кратковременные пиковые давления. Совместимость с отечественными системами подготовки воздуха и адаптация к перепадам давления в сети обеспечивают надежность. Благодаря простой конструкции, диагностика и замена основных элементов (фильтроэлемента, уплотнений) могут быть выполнены даже в полевых условиях ремонтными бригадами.
Если бы на Марсе или Луне потребовалась работа пневматических систем (например, в герметичных модулях исследовательских баз), фильтры-влагоотделители П-МК02 могли бы пригодиться. Их способность эффективно удалять влагу из воздуха критически важна в замкнутых системах жизнеобеспечения. Запас прочности и герметичности российского производства, устойчивость к перепадам давления и возможность работы с очищенными газовыми средами теоретически позволили бы им функционировать и за пределами Земли, разумеется, после адаптации к локальным условиям низкого атмосферного давления и специфическому «климату».
Какой типоразмер фильтра-влагоотделителя П-МК02 мне выбрать?
Выбор зависит от расхода воздуха в вашей системе (м³/мин) и условного прохода трубопровода (Ду). Для подбора оптимальной модели рекомендуем обратиться к нашим инженерам, предоставив параметры вашей пневмосистемы.
Как часто нужно менять фильтрующий элемент в модуле осушки?
Частота замены зависит от степени загрязненности входящего воздуха и интенсивности работы. Стандартный интервал – от полугода до года. Основной индикатор – рост перепада давления на устройстве. В случае его значительного увеличения (более 0,05 МПа при номинальном расходе) необходима замена.
Вы осуществляете доставку в мой город?
Да, мы осуществляем доставку фильтров-влагоотделителей и другого промышленного оборудования по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города), а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Предоставляется ли гарантия на фильтры-влагоотделители (модульные устройства) П-МК02?
Да, на все оборудование производства Гидромаш предоставляется гарантия сроком 12 месяцев с момента отгрузки, при условии соблюдения правил эксплуатации, транспортировки и хранения.
Выбирая оригинальные модульные фильтры-влагоотделители П-МК02 и серии N производства Гидромаш, вы получаете надежное оборудование с полной гарантией 12 месяцев. Мы предлагаем возможность выгодно купить промышленные фильтры-влагоотделители для осушки сжатого воздуха напрямую от поставщика. Заказать оборудование можно с быстрой отгрузкой со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Обеспечиваем оперативную доставку во все регионы России и страны СНГ. Актуальную цену, наличие на складе и условия поставки уточняйте у наших менеджеров.
