ПМК09.2,5-Реле давления П-МК 09.2,5 УХЛ4 (диапазон настройки - 0,16-1,0 МПа)

Модульное реле давления ПМК09.2,5 (П-МК 09.2,5 УХЛ4) — это компактное и надежное устройство для контроля давления в пневмосистемах. Оно предназначено для подачи электрического сигнала при достижении давлением заданных пороговых значений, обеспечивая автоматическую защиту и управление оборудованием. Высокая точность настройки в диапазоне от 0,16 до 1,0 МПа делает его универсальным элементом в промышленных системах автоматизации.

Описание и назначение

Модульное реле давления ПМК09.2,5 представляет собой электромеханический прибор, который преобразует изменение давления рабочей среды (сжатого воздуха) в электрический сигнал управления. Основная задача реле давления ПМК09.2,5 — непрерывный мониторинг давления в системе и формирование команды на отключение или включение сопряженного оборудования (компрессоров, насосов, клапанов) при выходе параметра за установленные границы.

Устройство реле давления П-МК 09.2,5 серии ПМК09.2,5 решает ключевые задачи по обеспечению безопасности и энергоэффективности пневмоприводов. Отличительной особенностью этого реле давления является модульная конструкция, которая упрощает монтаж и интеграцию в существующие схемы управления. Ключевые технические особенности реле давления включают широкий диапазон регулировки, совместимость со стандартными напряжениями управления и высокую степень защиты от внешних воздействий.

Вес, габариты, код ТН ВЭД, ГОСТ

Датчик, который двоится в глазах

Если бы у реле давления ПМК09.2,5 были глаза, оно видело бы мир только в двух состояниях: «давление в норме» и «давление не в норме». Как строгий вахтер на проходной, оно либо пропускает процесс дальше (давая команду «включить»), либо останавливает его командирским свистком (сигнал «отключить»). Никаких полутонов, только чёткий двоичный код в мире сжатого воздуха.

Технические характеристики

Принцип работы

Принцип работы реле давления ПМК09.2,5 основан на преобразовании механического воздействия в электрический сигнал. Давление сжатого воздуха воздействует на чувствительную мембрану внутри корпуса. При достижении заданного верхнего порога давления мембрана через толкатель воздействует на микропереключатель, изменяя состояние его контактов. В зависимости от схемы подключения, это может быть сигнал на отключение нагрузки.

Когда давление в системе падает ниже установленного нижнего порога, пружинный механизм возвращает мембрану и толкатель в исходное положение. Контакты микропереключателя также возвращаются в первоначальное состояние, что формирует сигнал на включение оборудования. Таким образом, реле давления обеспечивает циклическую работу устройств поддержания давления, например, компрессоров, не допуская их работы вхолостую или под повышенной нагрузкой.

Важным эксплуатационным параметром является зона нечувствительности (гистерезис), которая предотвращает слишком частое срабатывание реле давления ПМК09.2,5 при незначительных колебаниях давления вокруг заданной уставки. При монтаже и эксплуатации необходимо следить за чистотой подаваемого воздуха, так как примеси могут повредить мембрану и нарушить герметичность.

Ошибка, дорого стоящая

Типичная ошибка — установка реле давления ПМК09.2,5 в непосредственной близости от источника вибраций (например, на корпусе работающего компрессора). Вибрации могут вызывать ложные срабатывания контактной группы, что приводит к ускоренному износу как самого реле, так и управляемого оборудования. Всегда монтируйте реле на стационарную, жёстко закреплённую часть системы через гибкую подводку для воздуха.

Температурный режим и срок службы

Реле давления П-МК 09.2,5 рассчитано на эксплуатацию в условиях климатического исполнения УХЛ4, что определяет его температурный диапазон работы. Устройство способно стабильно функционировать в условиях умеренного и холодного климата при температуре окружающей среды от -25°C до +40°C. Качество и температура рабочей среды (сжатого воздуха) напрямую влияют на ресурс мембраны и подвижных частей.

При соблюдении требований по чистоте воздуха (не грубее 10 класса по ГОСТ) и отсутствии конденсата, срок службы реле давления ПМК09.2,5 составляет несколько десятков тысяч циклов срабатывания. Изнашивающимися элементами являются контактная группа микропереключателя и уплотнительные элементы. Для продления ресурса рекомендуется проводить периодический визуальный осмотр и техническое обслуживание в соответствии с регламентом производителя.

Область применения

Реле давления ПМК09.2,5 широко применяется в различных отраслях промышленности для автоматизации процессов, связанных со сжатым воздухом. В машиностроении и автомобильной промышленности оно используется для контроля давления в пневмолиниях станков, манипуляторов и окрасочного оборудования. В горнодобывающей и нефтегазовой отраслях реле давления обеспечивает безопасную работу пневмоинструмента и систем управления задвижками.

В металлообработке и деревообработке устройство защищает компрессорные станции от перегрузок, автоматизируя их включение и отключение. В химической и текстильной промышленности реле давления П-МК 09.2,5 контролирует параметры пневмотранспорта сырья. В строительстве и ЖКХ оно является ключевым элементом систем поддержания давления в воздушных резервуарах и пневмосистемах вентиляции.

Современные технологии

Реле давления ПМК09.2,5 эволюционирует в эпоху Industry 4.0. Встраиваясь в сеть датчиков через простые интерфейсы, оно может передавать данные о состоянии системы (факт срабатывания, приближение к порогу) на ПЛК или в облачную среду для анализа. Это позволяет реализовать предиктивную диагностику: алгоритмы, анализируя частоту срабатываний, могут прогнозировать утечки в системе или износ компрессорного оборудования, предотвращая неожиданные остановки производства.

Обслуживание и ремонт

Стандартное обслуживание реле давления ПМК09.2,5 включает в себя проверку чистоты подводящего воздуховода и точности срабатывания по контрольному манометру. Для продления срока службы необходимо периодически проверять герметичность резьбового соединения и отсутствие механических повреждений корпуса. Основными элементами, подверженными износу, являются подвижный толкатель, мембрана и контакты микропереключателя.

Рекомендуемый регламент обслуживания — визуальный осмотр ежеквартально и контрольная проверка уставок давления раз в полгода. При обнаружении нестабильного срабатывания, залипания контактов или утечки воздуха устройство подлежит ремонту или замене. Ремонт, как правило, сводится к замене изношенных внутренних компонентов.

Ремкомплект или ЗИП

Для оперативного ремонта реле давления рекомендуется иметь в запасе ремонтный комплект (ЗИП). В его состав обычно входят быстроизнашиваемые детали: резинотехнические изделия (уплотнительные кольца, мембрана), пружина настройки, контактная группа микропереключателя. Также полезно иметь запасные толкатели и крепежные элементы. Оригинальные ремкомплекты для реле давления ПМК09.2,5 можно заказать у официального поставщика Гидромаш, что гарантирует полное соответствие деталей и длительную работоспособность устройства после ремонта.

Аналоги устройства

Помимо базовой модели ПМК09.2,5, на рынке представлены различные аналоги и модификации реле давления для пневмосистем: 1) Реле с более широким диапазоном настройки (например, 0,05–1,2 МПа). 2) Модели с цифровой индикацией и программируемыми порогами. 3) Устройства с герконовыми ключами для бесконтактного переключения. 4) Реле давления со встроенным манометром для визуального контроля. 5) Взрывозащищенные исполнения для применения на опасных производственных объектах. 6) Компактные реле для установки в ограниченном пространстве. 7) Многофункциональные реле, совмещающие функции контроля давления и температуры.

Условное обозначение

Экономические выгоды

Применение надежного реле давления ПМК09.2,5 напрямую влияет на экономику предприятия. Автоматизация цикла включения/выключения компрессоров снижает потребление электроэнергии до 15-20%. Своевременное отключение оборудования при аварийном падении давления предотвращает дорогостоящие поломки и простои. Увеличение ресурса основных узлов пневмосистемы и снижение затрат на экстренный ремонт улучшают общую окупаемость (ROI) производства. Инвестиции в качественную гидроавтоматику, такую как реле давления от Гидромаш, всегда окупаются снижением эксплуатационных расходов.

Изображения

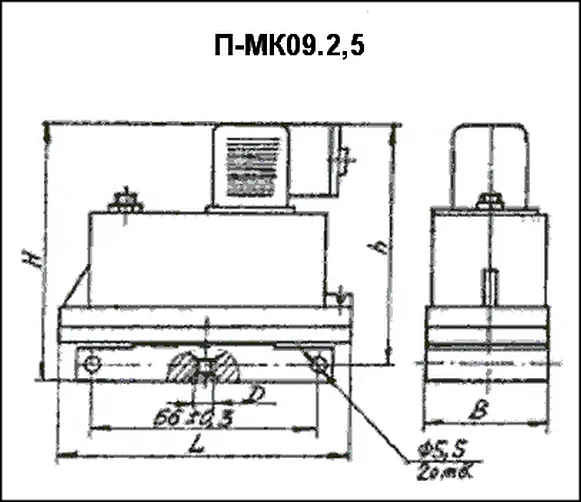

Габаритные и присоединительные размеры

Реле давления П-МК 09.2,5 имеет компактные габариты: 86 мм в длину, 32 мм в ширину и 78 мм в высоту. Такие размеры позволяют легко интегрировать устройство в стандартные монтажные панели и шкафы управления даже при ограниченном свободном пространстве. Для подключения к пневмосистеме используется резьбовое присоединение М5-7Н, что соответствует стандартным трубным соединениям малого диаметра.

Электрическое подключение осуществляется через штатный разъём, что ускоряет монтаж и замену устройства. Компактность самого реле давления ПМК09.2,5 не должна вводить в заблуждение — его конструкция обеспечивает надёжный контакт и стабильную работу в условиях вибрации. При монтаже важно обеспечить свободный доступ к регулировочному винту для настройки порога срабатывания.

Примеры заказа

Модель П-МК 09.2,5 УХЛ4 — базовое исполнение модульного реле давления, диапазон настройки 0,16–1,0 МПа.

Модель ПМК09.2,5 — краткое обозначение того же устройства, используемое в технической документации и при заказе.

Адаптация к российским условиям

Реле давления ПМК09.2,5 отлично адаптировано к российским условиям эксплуатации. Климатическое исполнение УХЛ4 гарантирует стабильную работу в широком диапазоне температур, характерном для большинства регионов России и СНГ. Устройство совместимо с отечественными системами подготовки сжатого воздуха и рассчитано на работу в условиях возможных перепадов напряжения в сети управления. Его надежность и простота обслуживания делают его идеальным выбором для объектов ЖКХ и промышленных предприятий по всей России.

Работа в экстремальных условиях

Реле давления ПМК09.2,5 обладает запасом прочности для работы в сложных условиях. Хотя штатный температурный диапазон ограничен, конструкция позволяет применять устройство в неотапливаемых помещениях и на объектах с пониженными температурами. Его устойчивость к вибрации и пыли (степень защиты IP54) позволяет использовать его на мобильном оборудовании и в производственных цехах с высокой запыленностью.

Важным аспектом для работы в «полевых» условиях является возможность быстрой диагностики состояния по характеру срабатывания и несложный ремонт путём замены стандартного ремкомплекта. Совместимость с отечественными рабочими жидкостями (очищенным воздухом по ГОСТ) обеспечивает длительную и безотказную работу даже при использовании в системах с неидеальным качеством подготовки среды.

Возможность работы на Марсе или Луне

Теоретически, реле давления ПМК09.2,5 могло бы работать в условиях лунной или марсианской атмосферы, если поместить его в герметичный корпус с земным воздухом внутри. Основная задача — контроль давления в системах жизнеобеспечения или топливных магистралях ровера. Его электромеханическая простота была бы преимуществом: низкое энергопотребление, устойчивость к радиации и отсутствие сложной электроники, которая могла бы выйти из строя. Правда, для открытого космоса потребовались бы особые материалы для мембраны, выдерживающие экстремальный холод. Но сам принцип — надёжная механика, преобразующая давление в сигнал, — универсален и мог бы пригодиться даже на красной планете для контроля давления в теплицах будущих колоний.

Часто задаваемые вопросы

Какой диапазон настройки у реле давления ПМК09.2,5?
Данная модель реле давления позволяет настраивать порог срабатывания в диапазоне от 0,16 до 1,0 МПа (от 1,6 до 10 бар). Это оптимальный диапазон для большинства промышленных пневмосистем низкого давления.

С каким напряжением и током может работать это реле?
Реле рассчитано на коммутацию цепей переменного тока до 0,6 А при напряжении 380 В и цепей постоянного тока до 0,16 А при напряжении 220 В. Этого достаточно для управления катушками магнитных пускателей, малыми двигателями и сигнальными лампами.

Осуществляете ли вы доставку реле давления в наш город?
Да, мы организуем оперативную доставку оборудования по всей территории России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Крупные партии реле давления можно отгрузить со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани или Ростове-на-Дону.

Входит ли микропереключатель в комплект поставки реле?
Да, микропереключатель типа МП2101 является неотъемлемой частью устройства реле давления ПМК09.2,5 и поставляется в сборе. Он предварительно настроен и установлен внутри корпуса. При выходе из строя контактной группы возможна замена переключателя на аналогичный.
