| Диаметр, Ду | 25 |
| Давление, Мпа | 0,63 |
| Вес, кг | 1,4 |

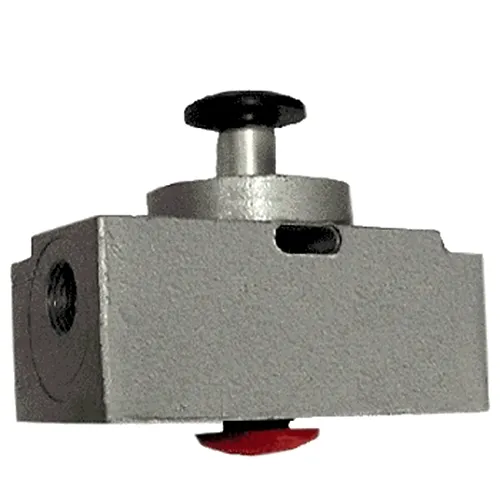

Входной клапан П-МК 08.25 УХЛ4 представляет собой надёжное модульное устройство для систем кондиционирования сжатого воздуха. Его ключевая задача — оперативное и безопасное отключение пневмосистемы от питающей магистрали с возможностью сброса давления. Клапан обеспечивает высокую пропускную способность и совместим с различными типами присоединений, что делает его универсальным компонентом для промышленных установок.
Входной клапан П-МК 08.25 УХЛ4 является важным элементом безопасности и управления в пневматических линиях. Это устройство специально разработано для блоков кондиционирования сжатого воздуха, где требуется периодическое или аварийное отключение оборудования от источника питания. Основное назначение входного клапана П-МК 08.25 — обеспечить возможность полной изоляции пневмосистемы от напорной магистрали, а также осуществить выпуск (струю) сжатого воздуха для проведения регламентных работ или устранения неисправностей без остановки всей производственной линии.
Отличительной особенностью входного клапана П-МК 08.25 является его модульная конструкция, которая упрощает монтаж и обслуживание. В отличие от клапанов малых диаметров, модель с условным проходом 25 мм оснащена нажимным механизмом отключения с красной кнопкой управления. Это обеспечивает интуитивно понятное и быстрое управление оператором. Внутри корпуса установлен обратный клапан, который срабатывает при резком падении давления, обеспечивая дополнительную защиту системы.
Ключевые технические особенности входного клапана П-МК 08.25 включают высокую пропускную способность (не менее 8,0 м³/ч), что делает его оптимальным для систем с высоким расходом воздуха. Устройство рассчитано на работу в сетях со стандартным сжатым воздухом. Благодаря исполнению УХЛ4 (умеренно холодный климат), входной клапан П-МК 08.25 УХЛ4 может стабильно работать в широком диапазоне температур, характерных для большинства промышленных предприятий России и стран СНГ.
Пока обслуживает пневмолинию, входной клапан П-МК 08.25 так и норовит повернуть ситуацию в свою пользу — сначала перекрывает поток, а потом с лёгким шипением выпускает весь пар (вернее, воздух). Говорят, его красную кнопку операторы нажимают с особым удовольствием — звук сброса давления успокаивает нервы не хуже, чем чашка кофе.
| Параметр | Значение для П-МК08.25 |
|---|---|
| Условный проход, Ду | 25 мм |
| Тип рабочей среды | Сжатый воздух (осушенный) |
| Пропускная способность (Kvs), не менее | 8,0 м³/ч |
| Тип присоединения | К1" (резьба трубная) / М33х2-7Н (метрическая резьба) |
| Масса, не более | 1,4 кг |
| Механизм управления | Нажимной, с красной кнопкой |
| Климатическое исполнение | УХЛ4 |
| Основная конструкционная функция | Отключение пневмосистемы от магистрали и выпуск воздуха |
Принцип работы входного клапана П-МК 08.25 основан на механическом переключении потока. В рабочем положении клапан открыт, и сжатый воздух свободно проходит из питающей магистрали в блок кондиционирования и далее в пневмосеть. Для отключения системы оператор нажимает на красную кнопку управления. Это действие перемещает внутренний золотник или запирающий элемент, который выполняет две последовательные операции: сначала перекрывает канал поступления воздуха от магистрали, а затем открывает путь для сброса давления из подключённой пневмосистемы в атмосферу или специальный дренажный контур.
Наличие встроенного обратного клапана в конструкции входного клапана П-МК 08.25 играет важную роль для безопасности. При внезапном обрыве шланга или резком падении давления в корпусе устройства ниже определённого порога этот обратный клапан автоматически срабатывает, предотвращая обратный выброс среды или резкое опорожнение ресивера. Это позволяет избежать гидравлических (пневматических) ударов и защищает чувствительные элементы блока кондиционирования. При монтаже и эксплуатации входного клапана П-МК 08.25 необходимо обращать внимание на направление потока, указанное на корпусе, и обеспечивать чистоту подводимого воздуха для долгой и безотказной работы механизма.
Самая частая ошибка при монтаже входного клапана П-МК 08.25 — «проверка» красной кнопки ещё до подачи давления в систему. В результате случайного нажатия в момент запуска оборудование может не выйти на рабочий режим, так как клапан останется в положении сброса. Поэтому настоящий лайфхак от опытных монтажников: после установки убедиться, что кнопка управления отпущена (выдвинута) и только затем открывать подачу воздуха. Это займёт пять секунд, но сэкономит время на поиск неисправности.
Входной клапан П-МК 08.25 УХЛ4 предназначен для эксплуатации в условиях умеренно холодного климата. Типовой рабочий температурный диапазон для такого исполнения составляет от -40°C до +40°C, что покрывает большинство условий на промышленных предприятиях в зимний и летний периоды. Температура окружающей среды и рабочей среды напрямую влияют на ресурс подвижных частей и уплотнений клапана. Работа при температурах, близких к верхней границе, может ускорить старение резиновых уплотнителей, а при отрицательных температурах требуется следить за отсутствием конденсата и влаги в воздухе, способных привести к обмерзанию.
Срок службы входного клапана П-МК 08.25 при правильной эксплуатации, своевременном обслуживании и использовании качественно подготовленного сжатого воздуха (очищенного и осушенного) может составлять несколько лет. Основным фактором, влияющим на ресурс, является количество срабатываний и чистота рабочей среды. Наличие абразивных частиц, масляных паров и конденсата значительно сокращает межремонтный интервал. Регулярная проверка герметичности и чёткости срабатывания продлевает жизнь устройству.
Входной клапан П-МК 08.25 УХЛ4 находит широкое применение в различных отраслях промышленности, где используются системы пневмоавтоматики и кондиционирования сжатого воздуха. В машиностроении и автомобильной промышленности он применяется на сборочных линиях, в испытательных стендах и в пневмоприводах технологического оборудования для безопасного отключения участков. В горнодобывающей промышленности и нефтегазовой отрасли клапан обеспечивает управление пневмоинструментом и системами контроля. В металлообработке и деревообработке устройство используется в станках с ЧПУ и пневматических зажимных системах.
В химической промышленности и на предприятиях текстильной промышленности входной клапан П-МК 08.25 служит для управления пневмораспределителями агрегатов. В строительстве он востребован в работе компрессорного оборудования и пневмоинструмента на объектах. В сфере ЖКХ устройство может применяться в системах управления вентиляцией и пневматическими заслонками котельных. Повсеместно этот входной клапан П-МК 08.25 выступает ключевым элементом безопасности, позволяя локально отключать и обслуживать участки пневмосистем без остановки всего производства.
Для продления срока службы входного клапана П-МК 08.25 необходимо соблюдать регламентные интервалы обслуживания. Рекомендуется периодически проверять герметичность клапана в закрытом положении (отсутствие утечек при подводе давления), а также лёгкость хода кнопки управления. При появлении затруднений в работе механизма или подтекании воздуха требуется техническое обслуживание. В ходе обслуживания производится разборка, очистка внутренних каналов от возможных загрязнений, проверка состояния уплотнений и пружин. Быстрее всего изнашиваются резиновые уплотнительные элементы (кольца, манжеты), которые работают в контакте с подвижными деталями и подвержены воздействию давления и температуры.
Типовой ремонтный комплект (ЗИП) для входного клапана П-МК 08.25 включает быстроизнашиваемые детали, необходимые для восстановления работоспособности устройства. Основу набора составляют резино-технические изделия (РТИ): уплотнительные кольца разных типоразмеров для корпусных соединений и подвижного золотника, а также основные манжеты. В комплект также могут входить возвратная пружина механизма, фиксирующие штифты или винты, а в некоторых случаях — сама красная кнопка управления. Оригинальный ЗИП для входного клапана П-МК 08.25 всегда можно заказать у официального поставщика, что гарантирует точное соответствие геометрии и материалов, а значит, и восстановление заводских характеристик устройства.
На рынке представлены различные аналоги входного клапана П-МК 08.25, которые можно подбирать по основным характеристикам: условному проходу, пропускной способности и типу подключения. Вот некоторые варианты:
1. Модульный отсечной клапан DN25 с нажимным управлением. Устройство с аналогичным условным проходом 25 мм, часто с резьбовым присоединением G1 или метрической резьбой.
2. Предохранительно-сбросной пневмоклапан на 8 м³/ч. Модели, рассчитанные на схожую пропускную способность, но иногда с иным механизмом срабатывания (пневматическим или электромагнитным).
3. Быстроразъёмный пневматический вентиль с резьбой М33х2. Используется для ручного перекрытия потока, может не иметь функции автоматического сброса при падении давления.
4. Пневмоклапан аварийного отключения линии Ду 25. Устройства, предназначенные специально для экстренной остановки подачи воздуха, часто с рычажным или грибковым управлением.
5. Комбинированный фильтр-клапан с отсечкой. Модульные устройства, совмещающие в одном корпусе функцию фильтрации воздуха и возможность его отключения.
| Элемент кода модели | Расшифровка значения |
|---|---|
| П | Пневматический (или Предохранительный) |
| МК | Модульный Клапан |
| 08 | Базовая серия или индекс конструкции |
| 25 | Условный проход (Ду), 25 мм |
| УХЛ | Климатическое исполнение: Умеренный и Холодный климат |
| 4 | Категория размещения: для работы в закрытых помещениях без регулируемого климата |
Внедрение надёжного входного клапана П-МК 08.25 в технологические линии приносит ощутимые экономические преимущества. Во-первых, снижаются простои оборудования: локальное отключение и обслуживание участка пневмосистемы не требует остановки всей линии. Во-вторых, за счёт предотвращения утечек и грамотного управления сбросом давления достигается экономия сжатого воздуха — одного из самых дорогих энергоносителей в производстве. Высокий ресурс устройства и доступность ЗИП сокращают затраты на ремонт и закупку новых узлов. В конечном счёте, это приводит к улучшению окупаемости (ROI) всего блока кондиционирования воздуха и повышению общей эффективности производства.
Габариты входного клапана П-МК 08.25 компактны и удобны для монтажа в стандартные модульные блоки кондиционирования воздуха. Точные линейные размеры (длина, ширина, высота) могут незначительно варьироваться в зависимости от конкретного производителя и конфигурации присоединений. Основное внимание при монтаже следует уделить двум типам резьбовых соединений, предусмотренных на устройстве: трубная резьба К1" (коническая дюймовая) и метрическая резьба М33х2-7Н с мелким шагом. Такое двойное исполнение позволяет гибко встраивать входной клапан П-МК 08.25 в существующие пневмолинии как отечественного, так и импортного производства, без необходимости использования переходников.
При установке необходимо обеспечить достаточное пространство вокруг корпуса для свободного доступа к красной кнопке управления и для возможного обслуживания. Клапан монтируется непосредственно на входе в блок подготовки воздуха, перед фильтрами и регуляторами давления, что является стандартной практикой. Благодаря модульной конструкции, входной клапан П-МК 08.25 может быть легко демонтирован для проверки или замены без разбора всей линии.
Модель П-МК08.25-УХЛ4 — входной клапан модульный, условный проход 25 мм, климатическое исполнение УХЛ4, с нажимным управлением.
Модель П-МК08.25-В — входной клапан модульный Ду25, в исполнении с внутренней резьбой К1", для комплектации блоков подготовки воздуха.
Модель П-МК08.25 — базовое обозначение входного клапана модульного устройства для отключения и сброса давления в пневмосистемах.
Входной клапан П-МК 08.25 УХЛ4 изначально адаптирован к реалиям эксплуатации в России и странах СНГ. Его климатическое исполнение УХЛ4 гарантирует стабильную работу в широком диапазоне температур, характерных для большинства регионов — от морозных зим до жаркого лета. Конструкция и материалы устойчивы к возможным перепадам давления в сетях сжатого воздуха, которые иногда возникают на производствах с устаревшей компрессорной станцией. Устройство готово к подключению к отечественным трубопроводам с популярными типами резьб. Простота конструкции и ремонта позволяет обслуживать его силами штатных слесарей КИПиА, что сокращает время простоя и затраты на сторонних специалистов. Именно поэтому его выбирают для модернизации систем на предприятиях ЖКХ и в различных отраслях промышленности РФ и СНГ.
Входной клапан П-МК 08.25 УХЛ4 рассчитан на эксплуатацию в сложных условиях. Он сохраняет работоспособность при температурах окружающего воздуха до –40°C, что позволяет использовать его в неотапливаемых цехах или на открытых площадках в северных регионах. При работе в таких условиях важно следить за отсутствием влаги в подаваемом воздухе, так как её замерзание может заблокировать механизм. Устройство предназначено для работы со стандартными промышленными сжатыми газами, включая воздух, очищенный по ГОСТ.
Конструктивная прочность корпуса и внутренних компонентов обеспечивает устойчивость к вибрациям, которые могут возникать рядом с работающим тяжёлым оборудованием. В случае необходимости, простой модульный дизайн входного клапана П-МК 08.25 позволяет провести его диагностику и даже замену быстроизнашиваемых деталей (уплотнений) прямо в полевых условиях, минимизируя простои технологической линии.
Высокая герметичность, способная выдерживать огромный перепад давлений, и температурная стойкость, заложенная в климатическом исполнении УХЛ4, были бы как нельзя кстати. Конечно, потребовалась бы специальная адаптация материалов, но сам запас прочности у промышленного входного клапана П-МК 08.25 для этого определённо есть.
Какие преимущества у входного клапана П-МК 08.25 перед обычным шаровым краном?
Входной клапан П-МК 08.25 выполняет две функции одновременно: отсекает поток и автоматически сбрасывает давление за собой, а также содержит встроенный обратный клапан для защиты от падения давления. Управление одной красной кнопкой удобнее и быстрее.
Как осуществляется доставка заказа в мой город?
Мы осуществляем доставку оборудования по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Какой срок службы у устройства и как его продлить?
Срок службы входного клапана П-МК 08.25 при правильной эксплуатации составляет несколько лет. Для продления ресурса необходимо использовать очищенный и осушенный воздух, избегать превышения давления, регулярно проводить визуальный контроль и обслуживание.
Можно ли купить входной клапан П-МК 08.25 прямо сейчас?
Да, вы можете оформить заказ на нашем сайте или связавшись с менеджерами.
Наши менеджеры оперативно уточнят актуальную цену, наличие и помогут с оформлением заказа. Мы гарантируем быструю и надёжную доставку заказа по всей территории России и в страны СНГ (Казахстан, Беларусь и др.). Когда вы выбираете Гидромаш, вы выбираете проверенное качество, техническую поддержку и комплексный подход к оснащению вашего производства.
