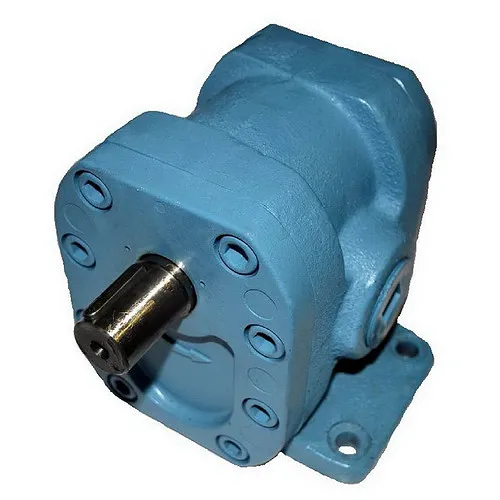

Насос Г11-21, Г11-22, Г 11-22А
Описание
Насос Г11-22 – масляный шестеренный гидронасос второй группы нерегулируемый. Предназначен для нагнетания рабочей жидкости под давлением 2,5 Мпа (25 кгс/см²) в гидросистемы промышленных механизмов (станки, прессы, машины). Производительность – 1,08 м³/ч (18 л/мин), давление – 25 атм. Производится согласно ТУ 15150-69. Вес – 6 кг. Производитель маслонасоса типа Г 11-22 – Каменский МЗ. Направление вращения – правое, по спецзаказу – левое (против часовой стрелки со стороны вала). Климатическое исполнение – УХЛ, категория размещения – 4 (по ГОСТ 15150-69). Монтажное исполнение - на лапах; шестеренчатый гидравлический насосный агрегат БГ11-22 с электродвигателем на лапах или с фланцем.
Технические характеристики
| Технические характеристики насоса и агрегата | Г 11-22 | БГ11-22 | |
| Рабочий объем, см | 16 | ||
|
Номинальная подача, л/мин |
18 |
||
|
Давление на выходе, Мпа (кгс/см²) |
номинальное |
2,5 (25) |
|
| максимальное | 3,0 (30) | ||
|
Давление на входе, Мпа |
≤ -0,02 | ||
|
Частота вращения, об/мин |
Номинальная |
1450 |
|
|
Минимальная |
600 |
||
|
максимальная |
1800 |
||
| Номинальная мощность, кВт | 1,3 | ||
| КПД, % | ≥56 | ||
| Масса, кг | 6 | 34 | |
| Габариты, мм | 130х123х109 | 454х200х254 | |
|
Параметры эксплуатации |
Насос Г11-22 |
|
|
Категория размещения |
4 |
|
|
Климатическое исполнение |
УХЛ |
|
| Направление вращения |
правое |
|
|
Мощность электропривода, кВт |
1,5 | |
| Коэффициент подачи | ≥78 | |
| Марка электропривода |
АИР80В4 АИМ80В4 |
|
|
Масса агрегата, кг (с двигателем АИР) |
||
Насос Г11-21, Г11-22, Г 11-22А шестеренный
|
Насос шестеренный |
Г11-21 |
Г11-22А |
Г11-22 |
|
|
Рабочий объем, см³ |
8 |
11,2 |
16 |
|
|
Номинальная подача, дм³/с |
0,15 |
0,2 |
0,3 |
|
|
(л/мин) |
-9 |
-12 |
-18 |
|
|
Коэффициент подачи, %, |
>84 |
>76 |
>78 |
|
|
К.п.д., %, |
>68 |
>54 |
>56 |
|
|
Давление на выходе |
Nominal |
2,5 Мпа (25 кгс/см²) |
||
|
Max |
3,0 Мпа (30 кгс/см²) |
|||
|
Давление на входе, номинальное не более минус 0,02Мпа (минус 0,2 кгс/см²) |
||||
|
Частота вращения, с-1 (об/мин): |
- Nominal |
24,0 (1450) |
||
|
- Max |
30,0 (1800) |
|||
|
- Min |
10,0 (600) |
|||
|
Nominal мощность при nominal давлении, кВт |
0,55 |
0,9 |
1,3 |
|
|
Nominal мощность приводного электродвига теля, кВт |
0,55 |
1,1 |
1,5 |
|
|
Масса насосов, кг, не более |
2,8 |
4,3 |
|
|
 |
|
