Насос АГ11-11, АГ11-11А (фланцевый) шестеренный
|
Другие модели оборудования этой серии | Цена, руб. |
Насос Г11, АГ11, БГ, ВГ11, СВ-В, шестеренный | от 2500 руб. |
Насос А $1 , А $1 (фланцевый) шестеренный
Описание
Насосы А $1 предназначены для нагнетания постоянного по величине и направлению потока минерального масла с кинематической вязкостью от 10 до 400 мм²/с при температуре масла 10...55°С в смазочные системы станков и других стационарных машин.
Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса.
Допускается применять насосы и насосные агрегаты в гидравлических системах.
Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.
Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71.
Климатическое исполнение и категория размещения по ГОСТ 15150-69.
Исполнение насосов по креплению: фланцевое.
Технические характеристики
Удельная масса, кг/л |
0.275 |
Масса агрегатов, не более |
7.3 кг |
Масса насосов, не более |
2.2 кг |
Мощность при номинальном давлении,не более |
0.25 кВт |
Частота вращения максимальная, с-1 (об/мин) |
25 (1500) |
Частота вращения минимальная, с-1 (об/мин) |
10 (600) |
Частота вращения номинальная, с-1 (об/мин) |
24 (1450) |
Давление на выходе максимальное, МПа (кгс/см2): |
0.6 |
Давление на выходе номинальное, МПа (кгс/см2) |
0.5 |
Коэффициент подачи, %, не менее |
76 |
Номинальная подача, дм3/с (л/мин), не менее |
0,133 (8) |
Рабочий объем |
8 см³ |
Исполнение |
С фланцевым креплением |
Устройство и работа насоса А $1

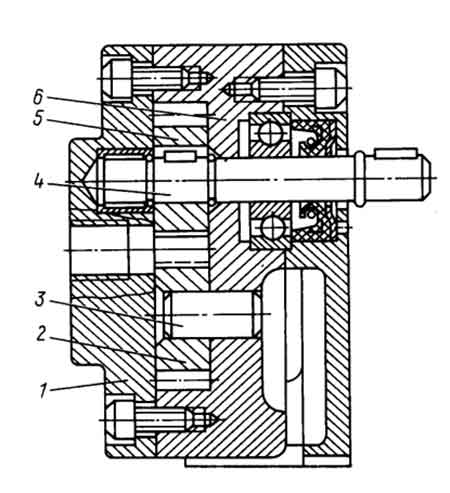

Шестеренный насос А $1 имеет две шестерни 2 и 5, вращающиеся в рассточках корпуса 6. Ведущая шестерня 5 посажена на шпонке на ведущем валу 4, а ведомая 2 свободно вращается на оси 3. Ось запрессована в отверстие корпуса. Осевые перемещения ведущей шестерни ограничиваются пружинными кольцами, ведомой—с одной стороны крышкой 1, с другой — корпусом 6. Уплотнение приводного вала осуществляется манжетой из маслостойкой резины, которая установлена в угольнике или фланце насосов АГ11-1 и АГ11-1 или во фланцах насосных агрегатов БГ11-1, ВГ11-1.
При вращении шестерен камера всасывания, расположенная со стороны выхода зубьев из зацепления, увеличивает свой объем и заполняется маслом. При входе в зацепление происходит вытеснение масла в камеру нагнетания и далее в маслопровод системы. Подвод и отвод масла производится через отверстия с конической резьбой по ГОСТ 6111-52, расположенные в крышке насоса.
