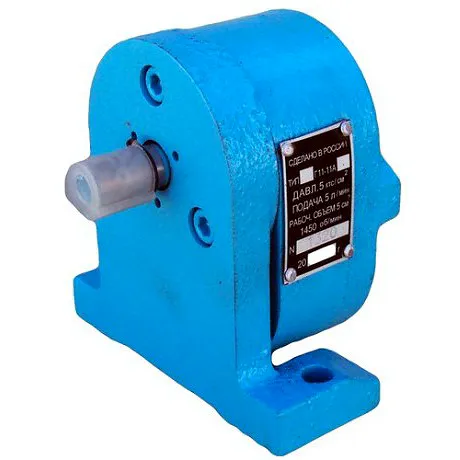

Насос Г11-11 А шестеренный. Назначение и описание.

Насос шестеренный гидравлический  Г11-11 А  - предназначен для нагнетания под номинальным давлением минерального масла, постоянного по величине и направлению потока, с кинематической вязкостью от 10 до 400 мм²/с при температуре масла 10...55°С в смазочные системы станков и других стационарных машин.

Насосы шестерённые изготовлены из следующих материалов:
–корпус—чугун;
–крышка—алюминиевый сплав;
–шестерни—хромистая сталь;
–уплотнение вала—манжетное.
Патрубки должны быть с конической резьбой: К1/4", К3/8"

Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса.

Допускается применять насосы и насосные агрегаты в гидравлических системах.

Гидравлические системы должны быть оснащены маслянными фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.
Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71.
Климатическое исполнение и категория размещения по ГОСТ 15150-69.

Расшифровка обозначения

Г11 - насос с креплением на лапах;
1 - первая группа насосов (Р_ном. до 0,5 МПа);
1 - первый типоразмер насоса;
Без буквы - наибольшая подача - 8 л/мин

Технические характеристики насоса шестеренного Г11-11 А

Исполнение насосов по креплению:

• насосы Г 11-11Б, Г 11-11А, Г 11-11 - крепление на лапах;
• насосы А Г11-11 Б, А Г11-11 А , А Г11-11  - фланцевое крепление.

В стандартном исполнении шестеренные насосы Г 11-11 изготавливаются с правым вращением приводного вала. Под заказ шестеренные насосы Г11-11  могут быть изготовлены с левым вращением (литера "Л" в обозначении), либо с возможностью реверсивного вращения приводного вала насоса (литера "Р" в обозначении, с целью изменения направления потока перекачиваемой жидкости.

Устройство и работа насоса Г11-11 А

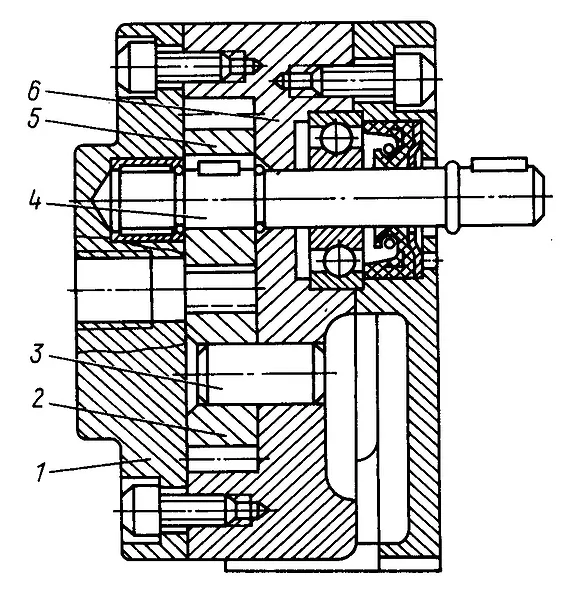

Шестеренный насос Г11 -1А имеет две шестерни 2 и 5, вращающиеся в рассточках корпуса 6. Ведущая шестерня 5 посажена на шпонке на ведущем валу 4, а ведомая 2 свободно вращается на оси 3. Ось запрессована в отверстие корпуса.

Осевые перемещения ведущей шестерни ограничиваются пружин­ными кольцами, ведомой—с одной стороны крышкой 1, с другой— корпусом 6.

Уплотнение приводного вала осуществляется манжетой из маслостойкой резины, которая установлена в угольнике или фланце насосов Г11-1 и АГ11-1 или во фланцах насосных агрегатов БГ11-1, ВГ11-1.

При вращении шестерен камера всасывания, расположенная со стороны выхода зубьев из зацепления, увеличивает свой объем и за­полняется маслом. При входе в зацепление происходит вытеснение мас­ла в камеру нагнетания и далее в маслопровод системы.

Подвод и отвод масла производится через отверстия с конической резьбой по ГОСТ 6111-52, расположенные в крышке насоса.

В комплекте с насосами Г 11-11А поставляется сальник типоразмером 1,2-12-28-1 ГОСТ 8752-79.

Ресурс до списания насоса шестеренного Г 11-11А при номинальном режиме работы не менее 7100 часов.

Рабочая жидкость - минеральное масло вязкостью 17 мм2 р/с. Температура рабочей жидкости от 10 до 55 °С.

Принцип работы шестеренных насосов Г11-11 А основан на изменении объемов межзубьевых камер в процессе зубчатого зацепления. При вращении колес рабочая жидкость (РЖ), засасывается в камеру, где зубья выходят из зацепления, создавая вакуум. Далее во впадинах между зубьями РЖ переносится в камеру, откуда под давлением вытесняется в напорную линию зубьями, входящими в зацепление.

Габаритные и присоединительные размеры насосов Г11-11 А

Диаметр Резьбы на всасывающем канале

• Для насосов Г11-11 Б, Г11-11 А = К 1/4"
• Для насосов Г11-11 = К 3/8"

Область применения насосов Г11-11 А

Насосы шестеренные Г11-11 Б, Г11-11 А , Г11-11 применяются в стационарном технологическом оборудовании:

Насосы установленные в гидросистемах служат для:

• для перекачивания смазывающей жидкостей
• для обеспечения смазки трущихся деталей и узлов;
• для создания в гидравлических системах рабочего давления на выходе до 5 атм (0,5 МПа);
• для создания рабочего давления в гидравлических системах.

     Пример условного обозначения насоса шестерённого с рабочим объёмом 5 см³ с номинальной подачей не менее 8 литров в минуту с номинальным давлением на выходе 0,5 МПа для районов с умеренным и холодным климатом, категория размещения 4:
     Насос шестерённый Г11-11 УХЛ4

Шестерённые насосы типа Г11-11 .. подразделяются по виду крепления:

Типо исполнение насоса	Вид крепления	Общий вид
Г11-11 Г11-11 А Г11-11 Б	Лапы
А Г11-11 А Г11-11 А А Г11-11 Б	Фланец
