| Расход | 38 л/мин |
| Давление, Мпа | 2,5 |
| Мощность, кВт / обороты | 2,2 / 1450 · АИР 90L4 |
| Производимые модели | Мощность | Расход | Давление, Мпа | Размеры, см | Диаметр, Ду | Вес, кг | Цена | |
|---|---|---|---|---|---|---|---|---|
 | Насос АГ11-11 шестеренный | 0,22 кВт | 8 л/мин | 0,5 | 10x10x9 | - | - | 5535 руб. |
 | Насос АГ11-11А шестеренный | 0,12 кВт | 5 л/мин | 0,5 | 10x10x9 | - | - | 5535 руб. |
 | Насос Г11-11А шестеренный | 0,12кВт | 5 л/мин | 0,5 | 10x10x9 | K=1/4" | 1,8 | 5760 руб. |
 | Насос Г11-11 шестеренный | 0,22Квт | 8 л/мин | 0,5 | 10x10x9 | К1/4", К3/8" | 1,8 | 5760 руб. |
 | Насос Г11-21 шестеренный | 0,55 кВт | 9 л/мин | 2,5 | - | - | 2,8 | 14625 руб. |
 | Насос Г11-22 шестеренный | 1,3 кВт | 18 л/мин | 2,5 | - | - | 6,0 | 14625 руб. |
 | Насос Г11-22А шестеренный | 0,9 кВт | 12 л/мин | 2,5 | - | - | 4,3 | 14625 руб. |
 | Насос Г11-23 шестеренный | 2,2 кВт | 38 л/мин | 2,5 | - | - | - | 14670 руб. |
 | Насос Г11-23А шестеренный | 1,7 кВт | 26 л/мин | 2,5 | - | - | 8,7 | 14670 руб. |
 | Насос Г11-24 шестеренный | 4,0 кВт | 73 л/мин | 2,5 | - | - | 11,0 | 14000 руб. |
 | Насос Г11-24А шестеренный | 2,9 кВт | 51,5 л/мин | 2,5 | - | - | - | 14000 руб. |
 | Насос Г11-25 шестеренный | 7,1 кВт | 133 л/мин | 2,5 | - | - | 16,0 | 15000 руб. |
 | Насос Г11-25А шестеренный | 5,5 кВт | 105 л/мин | 2,5 | - | - | - | 15000 руб. |

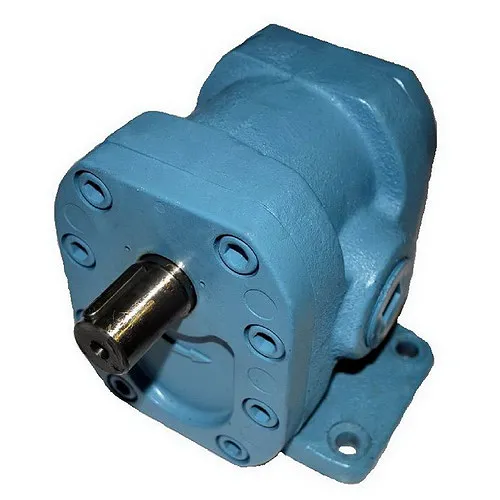

Насос Г11-23 шестеренный — шестерённый насос серии Г11. Главный паспортный параметр, по которому Г11-23 шестеренный отличают от соседних моделей, — подача 38 л/мин. Давление 2,5 МПа, то есть около 25 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.
| Параметр | Значение |
|---|---|
| Модель | Г11-23 шестеренный |
| Рабочий объём, см³ | 8 |
| Подача, л/мин (при 1450 об/мин) | 38 |
| Номинальное давление на выходе, МПа | 2,5 |
| Номинальная частота вращения, об/мин | 1450 |
| Мощность, кВт | 2,2 |
| Максимальное давление на выходе, МПа | 3,0 (30 кгс/см²) |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Если привод медленнее номинального, ожидайте около 23,6 л/мин на 900 об/мин; на 1500 об/мин — около 39,3 л/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Теоретическая подача V·n/1000 равна 11,6 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Давление 2,5 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Для сборки на 1500 об/мин двигатель 2,2 кВт держит давление порядка 5,6 МПа и выше, если подача насоса и КПД соответствуют паспорту.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.
| A | 114 | D1 (нагнетание) | К1/2" | b | 82 |
|---|---|---|---|---|---|
| A1 | 60 | H | 125 | b1 | 5 |
| A2 | 34 | H1 | 63 | d | 18 |
| B | 138 | H2 | 86 | d1 | 9 |
| B1 | 110 | H3 | 15 | l | 30 |
| D (всасывание) | К3/4" | L | 155 |
Габаритные и присоединительные размеры по паспорту общие для Г11-23, Г11-23А.
Обозначение Г11-23 читается по частям. Буквы перед «11» задают исполнение изделия, цифра после дефиса — серию, следующая цифра — номер модели по подаче.
| Символ | Расшифровка |
|---|---|
| Г | насос шестерённый |
| 11 | ряд шестерённых насосов Г11 |
| 2 | вторая серия (номинальное давление 2,5 МПа) |
| 3 | номер модели в серии по подаче (от 1 до 5): чем больше номер, тем больше литров в минуту; у Г11-23 подача 38 л/мин |
Две шестерни вращаются навстречу друг другу в плотном корпусе. На стороне всасывания зубья выходят из зацепления, объём камер растёт, и масло заполняет впадины между зубьями. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. Разрежение на входе ограничивает максимальные обороты: слишком высокая скорость приводит к кавитации и шуму.
Типичная область для Г11-23 шестеренный — стационарные маслостанции, подача масла в смазочные магистрали, питание вспомогательных гидроконтуров. Рабочая жидкость — минеральное гидравлическое масло; вязкость и температуру проверяйте по документации на изделие.
Проверьте направление вращения вала перед запуском Г11-23 шестеренный: неверное направление выводит из строя манжету и создаёт кавитацию. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Срок службы Г11-23 шестеренный зависит от фильтрации масла и от того, насколько режим работы близок к паспортному. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Типичная ошибка — выбирать насос по названию, не проверив подачу 38 л/мин на реальных оборотах привода. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Если нужны другие давление или подача, смотрите соседние исполнения: у каждого свои параметры и свой двигатель.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 38 л/мин при 1450 об/мин; на 1500 об/мин ориентировочно 39,3 л/мин.
Номинальное давление 2,5 МПа (25 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 90L4 мощностью 2,2 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Цена Насос Г11-23 шестеренный указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Остальные исполнения — в серии Г11 и её агрегатах.
