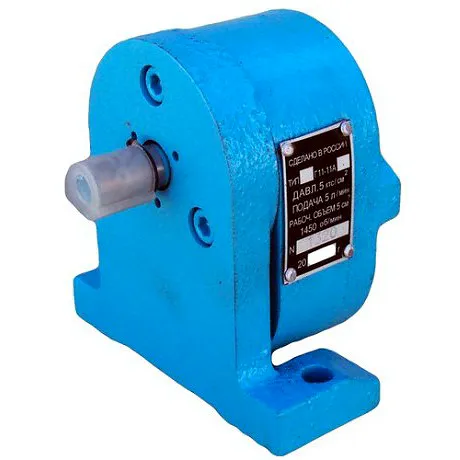

Насос Г11-11 шестеренный
|
Другие модели оборудования этой серии | Цена, руб. |
Насос Г11, АГ11, БГ, ВГ11, СВ-В, шестеренный | от 2500 руб. |
Насос $1 шестеренный
Описание
Насос $1 – гидравлический шестеренный насос первой группы нерегулируемый. Назначение: создает постоянный по величине поток рабочей жидкости при давлении 0,5 Мпа (5 кгс/см²) в гидроприводы промышленных механизмов (станки, прессы, машины). Производительность – 8 л/мин, давление – 5 атм. Монтажное исполнение - на лапах. Б $1 - масляный насосный агрегат с электродвигателем на лапах и с фланцем на базе шестеренчатого $1 . Вес – 2,2 кг. Направление вращения – правое (под заказ - левое и реверсивное). Производитель – Каменский МЗ. Климатическое исполнение – УХЛ, категория размещения – 4 (по ГОСТ 15150-69).
Технические характеристики
Технические характеристики масляного насоса и агрегата | $1 | Б $1 | |
Рабочий объем, см | 8 | ||
Номинальная подача, л/мин | |||
Давление на выходе, Мпа (кгс/см²) |
номинальное |
0,5 (5) |
|
максимальное | 0,6 (6) | ||
Давление на входе, Мпа |
номинальное | -0,02 | |
максимальное | +0,02 | ||
Номинальная частота вращения, об/мин |
1450 |
||
Номинальная мощность, кВт | 0,25 | ||
Масса, кг | 2,2 | 13 |
Параметры эксплуатации |
Шестеренный насос $1 |
|
Категория размещения |
4 |
|
Климатическое исполнение |
УХЛ |
|
Направление вращения |
правое |
|
Монтажное исполнение |
на лапах | |
Гарантия, мес. |
12 |
|
t масла, °С |
Минимальная |
+10 |
Максимальная |
+55 |
|
Вязкость масла, сСт (min-max) |
10-400 |
|
Коэффициент подачи | ≥76 |
Устройство и работа насоса $1
Шестеренный насос Г11-1 имеет две шестерни 2 и 5, вращающиеся в рассточках корпуса 6. Ведущая шестерня 5 посажена на шпонке на ведущем валу 4, а ведомая 2 свободно вращается на оси 3. Ось запрессована в отверстие корпуса.
Осевые перемещения ведущей шестерни ограничиваются пружинными кольцами, ведомой—с одной стороны крышкой 1, с другой— корпусом 6.
Уплотнение приводного вала осуществляется манжетой из маслостойкой резины, которая установлена в угольнике или фланце насосов Г11-1 и АГ11-1 или во фланцах насосных агрегатов БГ11-1, ВГ11-1.
При вращении шестерен камера всасывания, расположенная со стороны выхода зубьев из зацепления, увеличивает свой объем и заполняется маслом. При входе в зацепление происходит вытеснение масла в камеру нагнетания и далее в маслопровод системы.
Подвод и отвод масла производится через отверстия с конической резьбой по ГОСТ 6111-52, расположенные в крышке насоса.
