| Расход | 8 л/мин |
| Давление, Мпа | 2,5 |
| Мощность, кВт / обороты | 0,22 / 1450 · АИР 63A4 |
| Вес, кг | 7,3 |
| Производимые модели | Мощность | Расход | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|---|
 | Насос агрегат БГ11-21 | 0,55 кВт | 18 л/мин | 2,5 | 30 | 35055 руб. |
 | Насос агрегат БГ11-22 | 1,3 кВт | - | - | 30,2 | 39195 руб. |
 | Насос агрегат БГ11-22А | 0,9 кВт | 12 | - | 24,2 | 36360 руб. |
 | Насос агрегат БГ11-23 | 2,2 кВт | 38 л/мин | 2,5 | 42 | 45630 руб. |
 | Насос агрегат БГ11-23А | 1,7 кВт | - | - | 39,9 | 45630 руб. |
 | Насос агрегат БГ11-24 | 4 кВт | 73 л/мин | 2,5 | 55 | 49455 руб. |
 | Насос агрегат БГ11-24А | 2,9 кВт | - | - | 46,6 | 49230 руб. |
 | Насос агрегат БГ11-25 | 7,1 кВт | 133 л/мин | 2,5 | 113 | 73080 руб. |
 | Насос агрегат БГ11-25А | 5,5 кВт | - | - | 85,9 | 64575 руб. |
 | Насос БГ 11-11А агрегат | 0,12 кВт | 5 л/мин | 2,5 | 07.мар | 16740 руб. |
 | Насос БГ11-11 агрегат | 0,22 кВт | 8 л/мин | 2,5 | 7,3 | 16740 руб. |

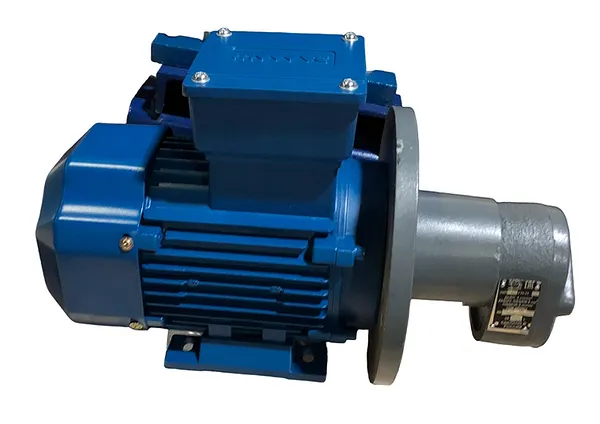

Насос БГ11-11 агрегат — насосный агрегат на станине: шестерённый насос Г11 с двигателем. Рабочий объём составляет 8 см³ за оборот, а при 1450 об/мин насос выдаёт 8 л/мин. При давлении 2,5 МПа (25 бар) поток несёт гидравлическую мощность около 0,33 кВт — именно её насос превращает из механической мощности на валу. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | БГ11-11 агрегат |
| Рабочий объём, см³ | 8 |
| Подача, л/мин (при 1450 об/мин) | 8 |
| Номинальное давление на выходе, МПа | 2,5 |
| Номинальная частота вращения, об/мин | 1450 |
| Мощность, кВт | 0,22 |
| Масса, кг | 7,3 |
| Максимальное давление на выходе, МПа | 0,6 (6) |
Паспортная подача 8 л/мин относится к частоте вращения 1450 об/мин. Пересчёт пропорционально оборотам даёт ориентиры: около 5,5 л/мин на 1000 об/мин, 8,3 л/мин на 1500 об/мин и 9,9 л/мин на 1800 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Теоретическая подача V·n/1000 равна 11,6 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Номинальное давление 2,5 МПа — это 25 бар или около 25 кгс/см². Гидравлическая мощность потока при номинальных параметрах составляет около 0,33 кВт, а привод должен давать больше — с учётом КПД насоса. Предохранительный клапан настраивают не выше номинального давления 25 бар: превышение перегружает привод и шестерни.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Паспортные обороты 1450 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. Если двигатель рассчитан на 1500 об/мин, а насос работает в диапазоне шире, проверьте подачу и мощность на реальных оборотах по пересчёту выше.
Обозначение БГ11-11 читается по частям. Буквы перед «11» задают исполнение изделия, цифра после дефиса — серию, следующая цифра — номер модели по подаче.
| Символ | Расшифровка |
|---|---|
| Б | агрегат: насос с двигателем |
| Г | насос шестерённый |
| 11 | ряд шестерённых насосов Г11 |
| 1 | первая серия (номинальное давление 0,5 МПа) |
| 1 | номер модели в серии по подаче (от 1 до 5): чем больше номер, тем больше литров в минуту; у БГ11-11 подача 8 л/мин |
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. За один оборот вытесняется 8 см³, поэтому подача всегда пропорциональна оборотам вала.
Насос БГ11-11 агрегат подходит для малонагруженных стационарных гидроприводов: маслостанции станков, прессы и подъёмные устройства. Рабочая жидкость — минеральное гидравлическое масло; вязкость и температуру проверяйте по документации на изделие.
Перед пуском Насос БГ11-11 агрегат заполните всасывающую линию маслом: сухой пуск ускоряет износ торцов шестерён. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. Первые часы работы контролируйте температуру корпуса и уровень масла: нагрев и пена говорят о подсосе воздуха.
Ресурс БГ11-11 агрегат определяют чистота масла, температура и отсутствие кавитации. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала.
Типичная ошибка — выбирать насос по названию, не проверив подачу 8 л/мин на реальных оборотах привода. Вторая ошибка — настраивать предохранительный клапан выше 25 бар: насос выдержит недолго, а двигатель будет перегружен. Если нужны другие давление или подача, смотрите соседние исполнения: у каждого свои параметры и свой двигатель.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 8 л/мин при 1450 об/мин; на 1500 об/мин ориентировочно 8,3 л/мин.
Номинальное давление 2,5 МПа (25 бар). Предохранительный клапан настраивают не выше этого значения.
Мощность подбирают по давлению, подаче и оборотам: гидравлическая мощность потока N = p·Q/600, плюс запас на потери и пуск.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос БГ11-11 агрегат и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Остальные исполнения — в серии Г11 и её агрегатах.
