Насос агрегат БГ11-23А

Насос агрегат БГ11-23А



Цена:
45630 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Характеристики продукта
Вес, кг39,9
Другие модели оборудования этой серии Цена, руб.
Насос Г11, АГ11, БГ, ВГ11, СВ-В, шестеренный от 2500 руб.

Насос агрегат БГ11-23А

Описание

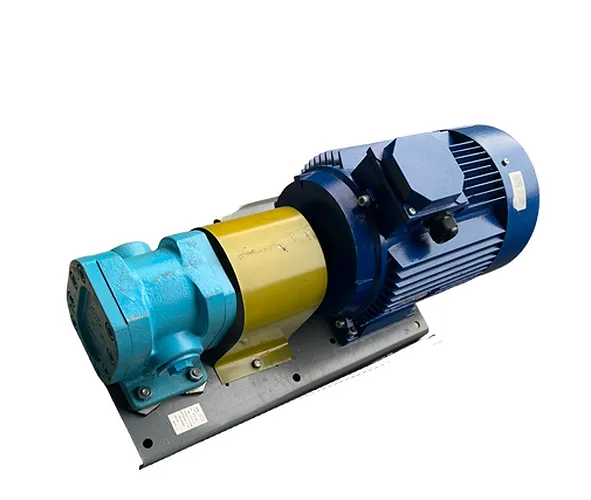

Агрегат насосный БГ11-23А состоит из шестерённого (шестерёнчатого) насоса Г11 и крепёжного приспособления. В комплект входит также силовой привод — асинхронный электродвигатель. Тип крепежа — на лапах двигателя.

Предназначением насоса БГ11-23А является подача лубрикантов в смазочные линии станкового и прочего стационарного оборудования. Также агрегат может использоваться в качестве нагнетающей гидромашины низкого давления в гидравлических системах различной техники.

Шестерённый насос, используемый в конструкции гидронасоса БГ11-23А — однопоточный, нерегулируемый, с постоянной по направлению потока, по объёму и давлению подачей. Принцип действия насоса таков. В условно овальной камере насоса вращаются в противоположных направлениях две сцепленные шестерни — ведущая и ведомая. Рабочая жидкость (минеральное масло или иной лубрикант) засасывается в область низкого давления камеры, захватывается свободными зубьями шестерен, проводится вдоль стенок камеры и выталкивается под увеличенным давлением с противоположной стороны.

К положительным особенностям насоса и, следовательно, всего агрегата следует отнести способность перекачивать жидкости повышенной степени вязкости.



Технические характеристики



Наименование параметра Нормы для типоразмеров
БГ11-21А БГ11-21 БГ11-22А БГ11-22 БГ11-23А БГ11-23 БГ11-24А
БГВ11-24А
БГ11-24 БГ11-25А БГ11-25
Рабочий объем, см³ 5,0 8,0 11,2 16 22,4 29,1 40,0 56,0 80,0 100,0
Номинальная подача, дм³/с (л/мин) 0,09 (5,5) 0,15 (9,0) 0,2 (12) 0,3 (18) 0,44 (26) 0,64 (38) 0,86 (51,5) 1,22 (73,0) 1,75 (105,0) 2,22 (133,0)
Коэффициент подачи не менее, % 82 84 76 78 80 82 89 90 91 92
КПД не менее, % 66 68 54 56 64 68 72 74 76 77
Давление на выходе, МПа (кгс/см²)
номинальное
максимальное
2,5 (25)
3,0 (30)
Давление на входе номинальное, МПа (кгс/см²) -0,02 (-0,2)
Частота вращения, с-1 (об/мин):
- номинальная
- максимальная
- минимальная
24,0 (1450)
30,0 (1800)
10,0 (600)
Номинальная мощность при номинальном давлении, кВт 0,36 0,55 0,9 1,3 1,7 2,2 2,9 4,0 5,5 7,1
Номинальная мощность приводного электродвигателя, кВт 0,37 0,55 1,1 1,5 2,2 3,0 4,0 5,5 7,5
Тип электродвигателя     АИР80А4 АИР80В4 АИР90L4 АИР100S4 АИР100L4 АИР112М4 АИР132S4
Масса насосов не более, кг 2,8 4,3 8,7 11,0 16,0
Масса агрегатов с двигателем не более:
серии АИР, кг
серии АИМ (БГВ11-24А), кг
16,0 20,0 25,0 30,0 40,0 42,0 47,0 55,0 86,0 91,0
            95,0


Основные технические параметры насосов (агрегатов)  соответствуют работе насоса (агрегата) на индустриальном масле вязкостью (29…35) мм2 /с (сСт) при температуре масла (313±4)К (40±4)С при атмосферном давлении (760±150) мм рт. ст. при номинальной частоте вращения вала двигателя 1450 об/мин.

При отклонении условий эксплуатации насоса (агрегата) от вышеперечисленных изменяются и технические характеристики насоса (агрегата).

Допускается отклонение рабочего объема от указанного в таблице 2 не более ±5%, уменьшение номинальной подачи не более 5%, увеличение номинальной мощности насоса (агрегата) не более 10%, снижение мощности - не ограничено.

Гидросистемы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не грубее 40 мкм, установленными на напорной или сливной магистрали.

Чистота рабочей жидкости - не грубее 13 класса по ГОСТ 17216-2001.

Направление вращения приводного вала насоса - правое. По специальному заказу насосы могут быть изготовлены с левым направлением вращения вала.

Привод насосов должен осуществляться только через упругую муфту, осевые и радиальные нагрузки на выходной конец вала не допускаются.



Основные габаритные и присоединительные размеры насосов

Типоразмеры Значение, мм
A A1 B D L H H1 a h l
Насос БГ11-22А
Насос БГ11-22
178 230 200 13 440
464
240 145 170 91,5 436
Насос БГ11-23А
Насос БГ11-23
200 250 220 13 502 260 160 192 98 478
Насос БГ11-24А
Насос БГ11-24
200 250 255 13 555
585
300 180 220 104 478
Насос БГ11-25А
Насос БГ11-25
250 250
280
282
312
13 665
690
360
395
205
220
250
280
116
130
532
568
