| Расход | 73 л/мин |
| Давление, Мпа | 2,5 |
| Мощность, кВт / обороты | 4 / 1450 · АИР 100L4 |
| Вес, кг | 55 |
| Производимые модели | Мощность | Расход | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|---|
 | Насос агрегат БГ11-21 | 0,55 кВт | 18 л/мин | 2,5 | 30 | 35055 руб. |
 | Насос агрегат БГ11-22 | 1,3 кВт | - | - | 30,2 | 39195 руб. |
 | Насос агрегат БГ11-22А | 0,9 кВт | 12 | - | 24,2 | 36360 руб. |
 | Насос агрегат БГ11-23 | 2,2 кВт | 38 л/мин | 2,5 | 42 | 45630 руб. |
 | Насос агрегат БГ11-23А | 1,7 кВт | - | - | 39,9 | 45630 руб. |
 | Насос агрегат БГ11-24 | 4 кВт | 73 л/мин | 2,5 | 55 | 49455 руб. |
 | Насос агрегат БГ11-24А | 2,9 кВт | - | - | 46,6 | 49230 руб. |
 | Насос агрегат БГ11-25 | 7,1 кВт | 133 л/мин | 2,5 | 113 | 73080 руб. |
 | Насос агрегат БГ11-25А | 5,5 кВт | - | - | 85,9 | 64575 руб. |
 | Насос БГ 11-11А агрегат | 0,12 кВт | 5 л/мин | 2,5 | 07.мар | 16740 руб. |
 | Насос БГ11-11 агрегат | 0,22 кВт | 8 л/мин | 2,5 | 7,3 | 16740 руб. |

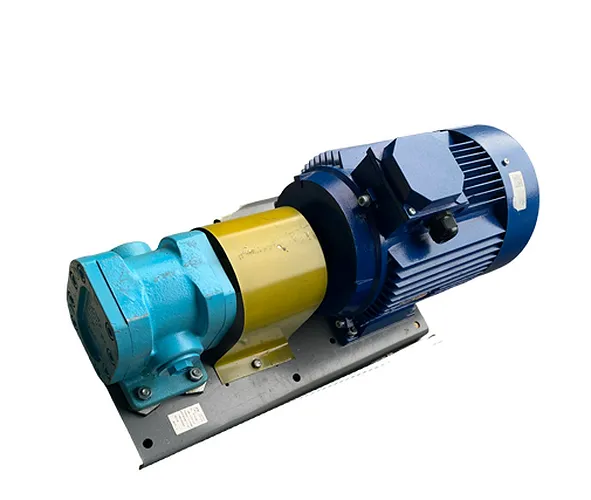

Насос агрегат БГ11-24 — насосный агрегат на станине: шестерённый насос Г11 с двигателем, предназначенный для подачи минерального масла в гидро- и смазочные системы. Давление 2,5 МПа, то есть около 25 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | БГ11-24 |
| Рабочий объём, см³ | 8 |
| Подача, л/мин (при 1450 об/мин) | 73 |
| Номинальное давление на выходе, МПа | 2,5 |
| Номинальная частота вращения, об/мин | 1450 |
| Мощность, кВт | 4 |
| Масса, кг | 55 |
Подача 73 л/мин — паспортное значение для номинальных оборотов. Геометрическая подача без учёта утечек: 8 л/мин на 1000 об/мин, 12 л/мин на 1500 об/мин, 24 л/мин на 3000 об/мин. Это соответствует примерно 4,38 м³/ч производительности. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.
Номинальное давление 2,5 МПа — это 25 бар или около 25 кгс/см². Гидравлическая мощность потока при номинальных параметрах составляет около 3,04 кВт, а привод должен давать больше — с учётом КПД насоса. Предохранительный клапан настраивают не выше номинального давления 25 бар: превышение перегружает привод и шестерни.
Ориентир по мощности привода — двигатель АИР 100L4. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.
| A | 200 | H1 | 180 |
|---|---|---|---|
| A1 | 250 | L | 555 / 585 |
| B | 248 | a | 220 |
| D | 13 | h | 104 |
| H | 300 | l | 478 |
Обозначение БГ11-24 читается по частям. Буквы перед «11» задают исполнение изделия, цифра после дефиса — серию, следующая цифра — номер модели по подаче.
| Символ | Расшифровка |
|---|---|
| Б | агрегат: насос с двигателем |
| Г | насос шестерённый |
| 11 | ряд шестерённых насосов Г11 |
| 2 | вторая серия (номинальное давление 2,5 МПа) |
| 4 | номер модели в серии по подаче (от 1 до 5): чем больше номер, тем больше литров в минуту; у БГ11-24 подача 73 л/мин |
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. На стороне нагнетания зубья входят в зацепление и вытесняют масло в линию. Чем ниже утечки по торцам и вершинам зубьев, тем ближе реальная подача к геометрической. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении.
Типичная область для БГ11-24 — стационарные маслостанции, подача масла в смазочные магистрали, питание вспомогательных гидроконтуров. Перед выбором сверьте вязкость масла при рабочей температуре, фильтрацию и допустимое разрежение на входе насоса.
Проверьте направление вращения вала перед запуском БГ11-24: неверное направление выводит из строя манжету и создаёт кавитацию. Фланец и шлицевой или шпоночный вал сверяют с посадочным местом заранее: переходники и проставки ухудшают соосность. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Для БГ11-24 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Нельзя запускать насос без масла и без проверки направления вращения. Если нужны другие давление или подача, смотрите соседние исполнения: у каждого свои параметры и свой двигатель.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 73 л/мин при 1450 об/мин; на 1500 об/мин ориентировочно 75,5 л/мин.
Номинальное давление 2,5 МПа (25 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 100L4 мощностью 4 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Цена Насос агрегат БГ11-24 указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Остальные исполнения — в серии Г11 и её агрегатах.
