| Расход | 38 л/мин |
| Давление, Мпа | 2,5 |
| Мощность, кВт / обороты | 2,2 / 1450 · АИР 90L4 |
| Вес, кг | 42 |
| Производимые модели | Мощность | Расход | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|---|
 | Насос агрегат БГ11-21 | 0,55 кВт | 18 л/мин | 2,5 | 30 | 35055 руб. |
 | Насос агрегат БГ11-22 | 1,3 кВт | - | - | 30,2 | 39195 руб. |
 | Насос агрегат БГ11-22А | 0,9 кВт | 12 | - | 24,2 | 36360 руб. |
 | Насос агрегат БГ11-23 | 2,2 кВт | 38 л/мин | 2,5 | 42 | 45630 руб. |
 | Насос агрегат БГ11-23А | 1,7 кВт | - | - | 39,9 | 45630 руб. |
 | Насос агрегат БГ11-24 | 4 кВт | 73 л/мин | 2,5 | 55 | 49455 руб. |
 | Насос агрегат БГ11-24А | 2,9 кВт | - | - | 46,6 | 49230 руб. |
 | Насос агрегат БГ11-25 | 7,1 кВт | 133 л/мин | 2,5 | 113 | 73080 руб. |
 | Насос агрегат БГ11-25А | 5,5 кВт | - | - | 85,9 | 64575 руб. |
 | Насос БГ 11-11А агрегат | 0,12 кВт | 5 л/мин | 2,5 | 07.мар | 16740 руб. |
 | Насос БГ11-11 агрегат | 0,22 кВт | 8 л/мин | 2,5 | 7,3 | 16740 руб. |

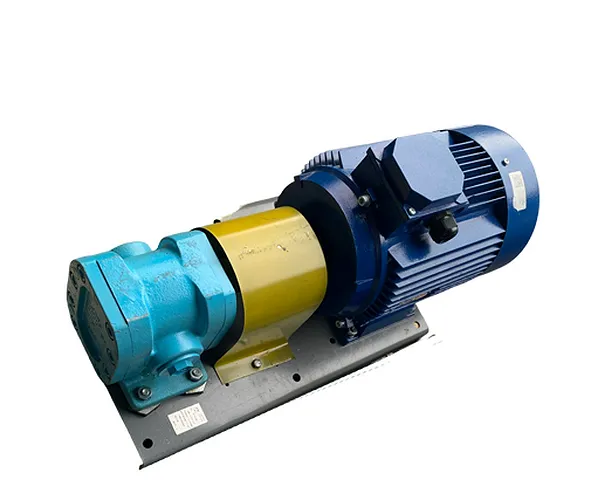

Насос агрегат БГ11-23 — насосный агрегат на станине: шестерённый насос Г11 с двигателем, предназначенный для подачи минерального масла в гидро- и смазочные системы. При давлении 2,5 МПа (25 бар) поток несёт гидравлическую мощность около 1,58 кВт — именно её насос превращает из механической мощности на валу. На странице — характеристики, расчёт подачи на других оборотах, подбор двигателя, монтаж и обслуживание этой модели, без данных соседних исполнений.
| Параметр | Значение |
|---|---|
| Модель | БГ11-23 |
| Рабочий объём, см³ | 8 |
| Подача, л/мин (при 1450 об/мин) | 38 |
| Номинальное давление на выходе, МПа | 2,5 |
| Номинальная частота вращения, об/мин | 1450 |
| Мощность, кВт | 2,2 |
| Масса, кг | 42 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Если привод медленнее номинального, ожидайте около 23,6 л/мин на 900 об/мин; на 1500 об/мин — около 39,3 л/мин. Это соответствует примерно 2,28 м³/ч производительности. Теоретическая подача V·n/1000 равна 11,6 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Давление 2,5 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Для сборки на 1500 об/мин двигатель 2,2 кВт держит давление порядка 5,6 МПа и выше, если подача насоса и КПД соответствуют паспорту.
Ориентир по мощности привода — двигатель АИР 90L4. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
| A | 200 | H1 | 160 |
|---|---|---|---|
| A1 | 250 | L | 502 |
| B | 220 | a | 192 |
| D | 13 | h | 98 |
| H | 260 | l | 478 |
Обозначение БГ11-23 читается по частям. Буквы перед «11» задают исполнение изделия, цифра после дефиса — серию, следующая цифра — номер модели по подаче.
| Символ | Расшифровка |
|---|---|
| Б | агрегат: насос с двигателем |
| Г | насос шестерённый |
| 11 | ряд шестерённых насосов Г11 |
| 2 | вторая серия (номинальное давление 2,5 МПа) |
| 3 | номер модели в серии по подаче (от 1 до 5): чем больше номер, тем больше литров в минуту; у БГ11-23 подача 38 л/мин |
Две шестерни вращаются навстречу друг другу в плотном корпусе. На стороне всасывания зубья выходят из зацепления, объём камер растёт, и масло заполняет впадины между зубьями. У нагнетательного канала зубья снова сходятся и выталкивают масло; именно зазоры между торцами шестерён и крышками определяют внутренние утечки. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении.
Насос агрегат БГ11-23 подходит для малонагруженных стационарных гидроприводов: маслостанции станков, прессы и подъёмные устройства. Рабочая жидкость — минеральное гидравлическое масло; вязкость и температуру проверяйте по документации на изделие.
Перед пуском Насос агрегат БГ11-23 заполните всасывающую линию маслом: сухой пуск ускоряет износ торцов шестерён. Фланец и шлицевой или шпоночный вал сверяют с посадочным местом заранее: переходники и проставки ухудшают соосность. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Ресурс БГ11-23 определяют чистота масла, температура и отсутствие кавитации. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Подтёки по валу означают износ манжеты, а падение подачи при нормальном масле — износ торцов шестерён.
Типичная ошибка — выбирать насос по названию, не проверив подачу 38 л/мин на реальных оборотах привода. Вторая ошибка — настраивать предохранительный клапан выше 25 бар: насос выдержит недолго, а двигатель будет перегружен. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 38 л/мин при 1450 об/мин; на 1500 об/мин ориентировочно 39,3 л/мин.
Номинальное давление 2,5 МПа (25 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 90L4 мощностью 2,2 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Чтобы заказать Насос агрегат БГ11-23, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Остальные исполнения — в серии Г11 и её агрегатах.
