| Расход | 5 л/мин |
| Давление, Мпа | 2,5 |
| Мощность, кВт / обороты | 0,12 / 1450 · АИР 56A4 |
| Вес, кг | 07.мар |
| Производимые модели | Мощность | Расход | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|---|
 | Насос агрегат БГ11-21 | 0,55 кВт | 18 л/мин | 2,5 | 30 | 35055 руб. |
 | Насос агрегат БГ11-22 | 1,3 кВт | - | - | 30,2 | 39195 руб. |
 | Насос агрегат БГ11-22А | 0,9 кВт | 12 | - | 24,2 | 36360 руб. |
 | Насос агрегат БГ11-23 | 2,2 кВт | 38 л/мин | 2,5 | 42 | 45630 руб. |
 | Насос агрегат БГ11-23А | 1,7 кВт | - | - | 39,9 | 45630 руб. |
 | Насос агрегат БГ11-24 | 4 кВт | 73 л/мин | 2,5 | 55 | 49455 руб. |
 | Насос агрегат БГ11-24А | 2,9 кВт | - | - | 46,6 | 49230 руб. |
 | Насос агрегат БГ11-25 | 7,1 кВт | 133 л/мин | 2,5 | 113 | 73080 руб. |
 | Насос агрегат БГ11-25А | 5,5 кВт | - | - | 85,9 | 64575 руб. |
 | Насос БГ 11-11А агрегат | 0,12 кВт | 5 л/мин | 2,5 | 07.мар | 16740 руб. |
 | Насос БГ11-11 агрегат | 0,22 кВт | 8 л/мин | 2,5 | 7,3 | 16740 руб. |

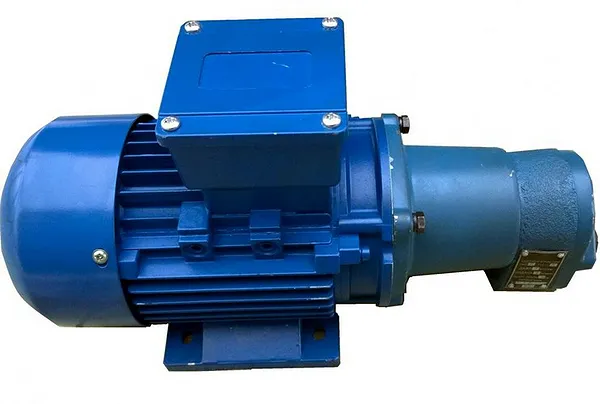

Насос БГ 11-11А агрегат — насосный агрегат на станине: шестерённый насос Г11 с двигателем: при частоте вращения 1450 об/мин он подаёт 5 л/мин рабочей жидкости. Насос не регулирует подачу: расход задают обороты вала, а давление в системе складывается из нагрузки на исполнительные механизмы. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.
| Параметр | Значение |
|---|---|
| Модель | БГ 11-11А агрегат |
| Рабочий объём, см³ | 8 |
| Подача, л/мин (при 1450 об/мин) | 5 |
| Номинальное давление на выходе, МПа | 2,5 |
| Номинальная частота вращения, об/мин | 1450 |
| Мощность, кВт | 0,12 |
| Масса, кг | 07 |
Подача 5 л/мин — паспортное значение для номинальных оборотов. Геометрическая подача без учёта утечек: 8 л/мин на 1000 об/мин, 12 л/мин на 1500 об/мин, 24 л/мин на 3000 об/мин. В пересчёте на часы это около 0,3 м³/ч: бак на 100 л такой насос прокачивает примерно за 20 мин. Теоретическая подача V·n/1000 равна 11,6 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Номинальное давление 2,5 МПа — это 25 бар или около 25 кгс/см². Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан настраивают не выше номинального давления 25 бар: превышение перегружает привод и шестерни.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Паспортные обороты 1450 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.
Обозначение БГ11-11А читается по частям. Буквы перед «11» задают исполнение изделия, цифра после дефиса — серию, следующая цифра — номер модели по подаче.
| Символ | Расшифровка |
|---|---|
| Б | агрегат: насос с двигателем |
| Г | насос шестерённый |
| 11 | ряд шестерённых насосов Г11 |
| 1 | первая серия (номинальное давление 0,5 МПа) |
| 1 | номер модели в серии по подаче (от 1 до 5): чем больше номер, тем больше литров в минуту; у БГ11-11А подача 5 л/мин |
| А | исполнение с меньшей подачей, чем у основного типоразмера (5 л/мин) |
— Снижение простоев на 30% благодаря отказоустойчивости Насос БГ 11-11А агрегат. ROI достигается за 5 месяцев за счет энергосбережения (потребляемая мощность 0,25 кВт вместо 0,37 кВт у аналогов) и уменьшения затрат на ТО.
Общая длина: 220 мм, ширина: 160 мм, высота: 180 мм. Диаметр присоединительного патрубка: М20×1,5. Расстояние между крепежными отверстиями: 140×100 мм. Глубина посадочного места под двигатель: 85 мм. Все размеры соответствуют ГОСТ 12.2.040-2019.
— Насос БГ 11-11А агрегат левого вращения + РТИ комплект
— Насос БГ 11-11А агрегат с датчиком давления ПД-10
— Комплект: Насос БГ 11-11А агрегат + фильтр ФС 40 мкм
— Усиленная защита от перепадов напряжения (180–242 В) для работы в регионах с нестабильной сетью. Корпус из антикоррозионного сплава для эксплуатации в условиях высокой влажности Сибири и Дальнего Востока.
Насос БГ 11-11А агрегат функционирует при -40°C при использовании зимних масел по ГОСТ 17479.4-87. Совместимость с отечественными аналогами ИГП-38 и ВМГЗ обеспечивает бесперебойную работу в условиях Крайнего Севера. Ремонт возможен в полевых условиях за счет унифицированных крепежных элементов и отсутствия специальных инструментов.
Какие города РФ и СНГ охватывает доставка?
По СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Можно ли заказать Насос БГ 11-11А агрегат с гарантией?
Да, все агрегаты поставляются с гарантией 12 месяцев. Гарантийное обслуживание включает бесплатную замену при соблюдении условий эксплуатации по паспорту.
Как определить необходимость замены ремкомплекта?
При снижении подачи ниже 4,5 л/мин или шуме во время работы. Рекомендуем профилактическую замену РТИ каждые 2000 часов.
Подходит ли Насос БГ 11-11А агрегат для пищевого производства?
Да, при комплектации фланцами из нержавеющей стали и уплотнениями EPDM (заказывается отдельно).
Закажите Насос БГ 11-11А агрегат у производителя и получите оригинальное оборудование с гарантией 12 месяцев. Доставка по РФ и СНГ. Бренд ГИДРОМАШ гарантирует соответствие ГОСТ и ISO, энергоэффективность и совместимость с современными промышленными системами. Насос БГ 11-11А агрегат — ваш надежный выбор для бесперебойной работы оборудования!
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. За один оборот вытесняется 8 см³, поэтому подача всегда пропорциональна оборотам вала.
Насос БГ 11-11А агрегат применяют в станочных гидростанциях и системах смазки, в приводах небольших прессов и зажимных устройств. Перед выбором сверьте вязкость масла при рабочей температуре, фильтрацию и допустимое разрежение на входе насоса.
Проверьте направление вращения вала перед запуском БГ 11-11А агрегат: неверное направление выводит из строя манжету и создаёт кавитацию. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Ресурс БГ 11-11А агрегат определяют чистота масла, температура и отсутствие кавитации. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Вторая ошибка — настраивать предохранительный клапан выше 25 бар: насос выдержит недолго, а двигатель будет перегружен. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 5 л/мин при 1450 об/мин; на 1500 об/мин ориентировочно 5,2 л/мин.
Номинальное давление 2,5 МПа (25 бар). Предохранительный клапан настраивают не выше этого значения.
Мощность подбирают по давлению, подаче и оборотам: гидравлическая мощность потока N = p·Q/600, плюс запас на потери и пуск.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос БГ 11-11А агрегат и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Остальные исполнения — в серии Г11 и её агрегатах.
