| Расход | 133 л/мин |
| Давление, Мпа | 2,5 |
| Мощность, кВт / обороты | 7,1 / 1450 · АИР 132S4 |
| Вес, кг | 113 |
| Производимые модели | Мощность | Расход | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|---|
 | Насос агрегат БГ11-21 | 0,55 кВт | 18 л/мин | 2,5 | 30 | 35055 руб. |
 | Насос агрегат БГ11-22 | 1,3 кВт | - | - | 30,2 | 39195 руб. |
 | Насос агрегат БГ11-22А | 0,9 кВт | 12 | - | 24,2 | 36360 руб. |
 | Насос агрегат БГ11-23 | 2,2 кВт | 38 л/мин | 2,5 | 42 | 45630 руб. |
 | Насос агрегат БГ11-23А | 1,7 кВт | - | - | 39,9 | 45630 руб. |
 | Насос агрегат БГ11-24 | 4 кВт | 73 л/мин | 2,5 | 55 | 49455 руб. |
 | Насос агрегат БГ11-24А | 2,9 кВт | - | - | 46,6 | 49230 руб. |
 | Насос агрегат БГ11-25 | 7,1 кВт | 133 л/мин | 2,5 | 113 | 73080 руб. |
 | Насос агрегат БГ11-25А | 5,5 кВт | - | - | 85,9 | 64575 руб. |
 | Насос БГ 11-11А агрегат | 0,12 кВт | 5 л/мин | 2,5 | 07.мар | 16740 руб. |
 | Насос БГ11-11 агрегат | 0,22 кВт | 8 л/мин | 2,5 | 7,3 | 16740 руб. |

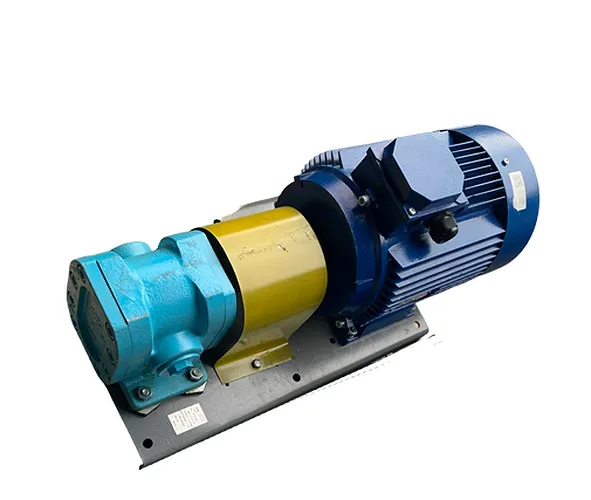

Насос агрегат БГ11-25 — насосный агрегат на станине: шестерённый насос Г11 с двигателем. Рабочий объём составляет 8 см³ за оборот, а при 1450 об/мин насос выдаёт 133 л/мин. Номинальное давление на выходе — 2,5 МПа (25 бар), поэтому насос рассчитан на гидросистемы среднего давления. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.
| Параметр | Значение |
|---|---|
| Модель | БГ11-25 |
| Рабочий объём, см³ | 8 |
| Подача, л/мин (при 1450 об/мин) | 133 |
| Номинальное давление на выходе, МПа | 2,5 |
| Номинальная частота вращения, об/мин | 1450 |
| Мощность, кВт | 7,1 |
| Масса, кг | 113 |
Подача 133 л/мин — паспортное значение для номинальных оборотов. Геометрическая подача без учёта утечек: 8 л/мин на 1000 об/мин, 12 л/мин на 1500 об/мин, 24 л/мин на 3000 об/мин. Это соответствует примерно 7,98 м³/ч производительности. Теоретическая подача V·n/1000 равна 11,6 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Номинальное давление 2,5 МПа — это 25 бар или около 25 кгс/см². Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Для сборки на 1500 об/мин двигатель 7,5 кВт держит давление порядка 5,6 МПа и выше, если подача насоса и КПД соответствуют паспорту.
По номинальным параметрам для сборки с двигателем на 1500 об/мин подходит АИР 132S4 мощностью 7,5 кВт. Паспортные обороты 1450 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. Если двигатель рассчитан на 1500 об/мин, а насос работает в диапазоне шире, проверьте подачу и мощность на реальных оборотах по пересчёту выше.
| A | 250 | H1 | 205 / 220 |
|---|---|---|---|
| A1 | 250 / 280 | L | 665 / 690 |
| B | 282 / 312 | a | 250 / 280 |
| D | 13 | h | 116 / 130 |
| H | 360 / 395 | l | 532 / 562 |
🚚 Почему выбирают ГИДРОМАШ
Насос агрегат БГ11-25 от производителя ГИДРОМАШ — это 12-месячная гарантия, доставка по РФ и СНГ. Поставщик обеспечивает техническую поддержку, оригинальные запчасти и индивидуальные условия для проектов. Оформите заказ сегодня — получите расчет КП в течение 15 минут!
Обозначение БГ11-25 читается по частям. Буквы перед «11» задают исполнение изделия, цифра после дефиса — серию, следующая цифра — номер модели по подаче.
| Символ | Расшифровка |
|---|---|
| Б | агрегат: насос с двигателем |
| Г | насос шестерённый |
| 11 | ряд шестерённых насосов Г11 |
| 2 | вторая серия (номинальное давление 2,5 МПа) |
| 5 | номер модели в серии по подаче (от 1 до 5): чем больше номер, тем больше литров в минуту; у БГ11-25 подача 133 л/мин |
📐 Габаритные и присоединительные размеры
Основные параметры Насос агрегат БГ11-25:
| A | 250 |
| A1 | 280 |
| B | 312 |
| H | 395 |
| L | 690 |
|
🛒 Примеры заказа
Насос агрегат БГ11-25 (арт. БГ11-25-001) по цене 142 500 ₽ за единицу. Последняя отгрузка — 12.05.2024 для ПАО «».
❓ Часто задаваемые вопросы
Можно ли использовать БГ11-25 для перекачки ГСМ?
Нет, агрегат рассчитан только на минеральные масла с вязкостью 29-35 мм²/с. Для ГСМ требуется модификация с защитой от коррозии.
Какова минимальная партия для?
Доставляем от 1 шт. Вотправка ежедневно.
Есть ли аналог с левым вращением?
Да, по спецзаказу производим БГ11-25Л с измененной геометрией шестерен.
Требуется ли сертификат соответствия при поставке в Беларусь?
В комплекте всегда предоставляется сертификат ЕАЭС и паспорт на русском/белорусском языках.
Как часто менять фильтр?
При соблюдении 13 класса чистоты замена фильтра каждые 2 500 часов. Использование фильтров грубее 40 мкм аннулирует гарантию.
Подходит ли для пищевого производства?
Только с заменой уплотнителей на пищевые (опция БГ11-25-П). Стандартная версия не сертифицирована для пищевых сред.
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. На стороне нагнетания зубья входят в зацепление и вытесняют масло в линию. Чем ниже утечки по торцам и вершинам зубьев, тем ближе реальная подача к геометрической. За один оборот вытесняется 8 см³, поэтому подача всегда пропорциональна оборотам вала.
Типичная область для БГ11-25 — стационарные маслостанции, подача масла в смазочные магистрали, питание вспомогательных гидроконтуров. Рабочая жидкость — минеральное гидравлическое масло; вязкость и температуру проверяйте по документации на изделие.
Установите Насос агрегат БГ11-25 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. Первые часы работы контролируйте температуру корпуса и уровень масла: нагрев и пена говорят о подсосе воздуха.
Для БГ11-25 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала.
Типичная ошибка — выбирать насос по названию, не проверив подачу 133 л/мин на реальных оборотах привода. Вторая ошибка — настраивать предохранительный клапан выше 25 бар: насос выдержит недолго, а двигатель будет перегружен. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 133 л/мин при 1450 об/мин; на 1500 об/мин ориентировочно 137,6 л/мин.
Номинальное давление 2,5 МПа (25 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 132S4 мощностью 7,5 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос агрегат БГ11-25 и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Остальные исполнения — в серии Г11 и её агрегатах.
