| Расход | 8 л/мин |
| Давление, Мпа | 0,5 |
| Мощность, кВт / обороты | 0,22 / 1450 · АИР 63A4 |
| Производимые модели | Мощность | Расход | Давление, Мпа | Цена | |
|---|---|---|---|---|---|
 | Насос ВГ11-11 агрегат | 0,22 кВт | 8 л/мин | 0,5 | 16740 руб. |
 | Насос ВГ11-11А агрегат | 0,12 кВт | 5 л/мин | 0,5 | 16740 руб. |
 | Насос ДВГ11-11 | 0,22 кВт | 8 л/мин | 0,5 | 8325 руб. |
 | Насос ДВГ11-11А | 0,12 кВт | 5 л/мин | 0,5 | 8325 руб. |

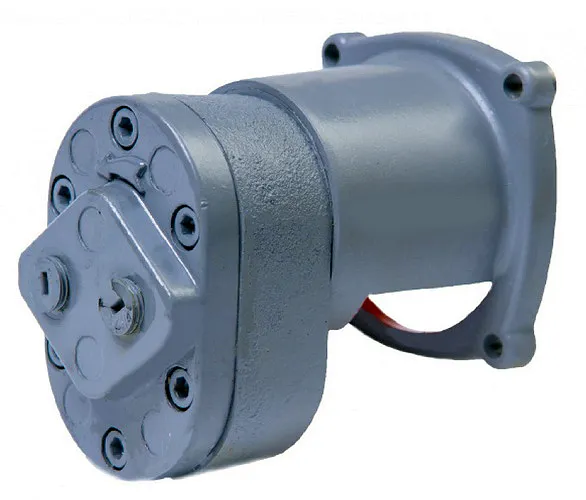

Насос ДВГ11-11 — шестерённый агрегат Г11 со взрывозащищённым двигателем: при частоте вращения 1450 об/мин он подаёт 8 л/мин рабочей жидкости. При давлении 0,5 МПа (5 бар) поток несёт гидравлическую мощность около 0,07 кВт — именно её насос превращает из механической мощности на валу. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | ДВГ11-11 |
| Рабочий объём, см³ | 8 |
| Подача, л/мин (при 1450 об/мин) | 8 |
| Номинальное давление на выходе, МПа | 0,5 |
| Номинальная частота вращения, об/мин | 1450 |
| Мощность, кВт | 0,22 |
| Максимальное давление на выходе, МПа | 0,6 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Пересчёт пропорционально оборотам даёт ориентиры: около 5,5 л/мин на 1000 об/мин, 8,3 л/мин на 1500 об/мин и 9,9 л/мин на 1800 об/мин. В пересчёте на часы это около 0,48 м³/ч: бак на 100 л такой насос прокачивает примерно за 12,5 мин. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.
Давление 0,5 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Гидравлическая мощность потока при номинальных параметрах составляет около 0,07 кВт, а привод должен давать больше — с учётом КПД насоса. Предохранительный клапан настраивают не выше номинального давления 5 бар: превышение перегружает привод и шестерни.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Паспортные обороты 1450 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
Обозначение ДВГ11-11 читается по частям. Буквы перед «11» задают исполнение изделия, цифра после дефиса — серию, следующая цифра — номер модели по подаче.
| Символ | Расшифровка |
|---|---|
| ДВГ | исполнение со взрывозащищённым двигателем |
| 11 | ряд шестерённых насосов Г11 |
| 1 | первая серия (номинальное давление 0,5 МПа) |
| 1 | номер модели в серии по подаче (от 1 до 5): чем больше номер, тем больше литров в минуту; у ДВГ11-11 подача 8 л/мин |
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. За один оборот вытесняется 8 см³, поэтому подача всегда пропорциональна оборотам вала.
Насос ДВГ11-11 применяют в станочных гидростанциях и системах смазки, в приводах небольших прессов и зажимных устройств. Перед выбором сверьте вязкость масла при рабочей температуре, фильтрацию и допустимое разрежение на входе насоса.
Проверьте направление вращения вала перед запуском ДВГ11-11: неверное направление выводит из строя манжету и создаёт кавитацию. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Для ДВГ11-11 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Подтёки по валу означают износ манжеты, а падение подачи при нормальном масле — износ торцов шестерён.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Для нестандартных режимов пришлите нам схему гидросистемы: подберём подходящий насос или агрегат.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 8 л/мин при 1450 об/мин; на 1500 об/мин ориентировочно 8,3 л/мин.
Номинальное давление 0,5 МПа (5 бар). Предохранительный клапан настраивают не выше этого значения.
Мощность подбирают по давлению, подаче и оборотам: гидравлическая мощность потока N = p·Q/600, плюс запас на потери и пуск.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Цена Насос ДВГ11-11 указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Остальные исполнения — в серии Г11 и её агрегатах.
