| Расход | 8 л/мин |
| Давление, Мпа | 0,5 |
| Мощность, кВт / обороты | 0,22 / 1450 · АИР 63A4 |
| Производимые модели | Мощность | Расход | Давление, Мпа | Цена | |
|---|---|---|---|---|---|
 | Насос ВГ11-11 агрегат | 0,22 кВт | 8 л/мин | 0,5 | 16740 руб. |
 | Насос ВГ11-11А агрегат | 0,12 кВт | 5 л/мин | 0,5 | 16740 руб. |
 | Насос ДВГ11-11 | 0,22 кВт | 8 л/мин | 0,5 | 8325 руб. |
 | Насос ДВГ11-11А | 0,12 кВт | 5 л/мин | 0,5 | 8325 руб. |

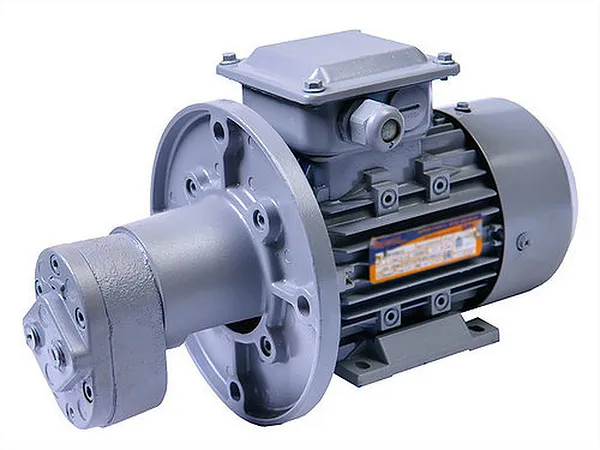

Насос ВГ11-11 агрегат — фланцевый шестерённый насосный агрегат Г11, предназначенный для подачи минерального масла в гидро- и смазочные системы. Насос не регулирует подачу: расход задают обороты вала, а давление в системе складывается из нагрузки на исполнительные механизмы. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | ВГ11-11 агрегат |
| Рабочий объём, см³ | 8 |
| Подача, л/мин (при 1450 об/мин) | 8 |
| Номинальное давление на выходе, МПа | 0,5 |
| Номинальная частота вращения, об/мин | 1450 |
| Мощность, кВт | 0,22 |
| Максимальное давление на выходе, МПа | 0,6 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Если привод медленнее номинального, ожидайте около 5 л/мин на 900 об/мин; на 1500 об/мин — около 8,3 л/мин. В пересчёте на часы это около 0,48 м³/ч: бак на 100 л такой насос прокачивает примерно за 12,5 мин. Геометрическая подача по рабочему объёму и оборотам — 11,6 л/мин; паспортное значение составляет около 69 % от неё, остальное уходит на внутренние перетечки.
Давление в системе определяется нагрузкой, а не насосом: насос лишь создаёт поток. Гидравлическая мощность потока N = p·Q/600 = 5 бар · 8 л/мин / 600 ≈ 0,07 кВт; мощность на валу всегда больше на величину потерь. Предохранительный клапан настраивают не выше номинального давления 5 бар: превышение перегружает привод и шестерни.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Насос соединяют с двигателем упругой муфтой или фланцем; соосность валов важнее запаса по мощности. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
Обозначение ВГ11-11 читается по частям. Буквы перед «11» задают исполнение изделия, цифра после дефиса — серию, следующая цифра — номер модели по подаче.
| Символ | Расшифровка |
|---|---|
| ВГ | фланцевое исполнение (насос на фланце двигателя) |
| 11 | ряд шестерённых насосов Г11 |
| 1 | первая серия (номинальное давление 0,5 МПа) |
| 1 | номер модели в серии по подаче (от 1 до 5): чем больше номер, тем больше литров в минуту; у ВГ11-11 подача 8 л/мин |
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. На стороне нагнетания зубья входят в зацепление и вытесняют масло в линию. Чем ниже утечки по торцам и вершинам зубьев, тем ближе реальная подача к геометрической. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении.
Насос ВГ11-11 агрегат применяют в станочных гидростанциях и системах смазки, в приводах небольших прессов и зажимных устройств. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Установите Насос ВГ11-11 агрегат так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Ресурс ВГ11-11 агрегат определяют чистота масла, температура и отсутствие кавитации. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Типичная ошибка — выбирать насос по названию, не проверив подачу 8 л/мин на реальных оборотах привода. Нельзя запускать насос без масла и без проверки направления вращения. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 8 л/мин при 1450 об/мин; на 1500 об/мин ориентировочно 8,3 л/мин.
Номинальное давление 0,5 МПа (5 бар). Предохранительный клапан настраивают не выше этого значения.
Мощность подбирают по давлению, подаче и оборотам: гидравлическая мощность потока N = p·Q/600, плюс запас на потери и пуск.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Чтобы заказать Насос ВГ11-11 агрегат, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Остальные исполнения — в серии Г11 и её агрегатах.
