| Расход | 73 л/мин |
| Давление, Мпа | 2,5 |
| Мощность, кВт / обороты | 4,0 / 1450 · АИР 100L4 |
| Производимые модели | Мощность | Расход | Давление, Мпа | Цена | |
|---|---|---|---|---|---|
 | Насос ДБГ11-11 | 0,22 кВт | 8 л/мин | 0,5 | 8325 руб. |
 | Насос ДБГ11-11А | 0,12 кВт | 5 л/мин | 0,5 | 8325 руб. |
 | Насос ДБГ11-22 | 1,3 кВт | 18 л/мин | 2,5 | 26055 руб. |
 | Насос ДБГ11-22А | 0,9 кВт | 12 л/мин | 2,5 | 26055 руб. |
 | Насос ДБГ11-23 | 2,2 кВт | 38 л/мин | 2,5 | 30510 руб. |
 | Насос ДБГ11-23А | 1,7 кВт | 26 л/мин | 2,5 | 30510 руб. |
 | Насос ДБГ11-24 | 4,0 кВт | 73 л/мин | 2,5 | 32040 руб. |
 | Насос ДБГ11-24А | 2,9 кВт | 51,5 л/мин | 2,5 | 32040 руб. |
 | Насос ДБГ11-25 | 7,1 кВт | 133 л/мин | 2,5 | 38520 руб. |
 | Насос ДБГ11-25А | 5,5 кВт | 105 л/мин | 2,5 | 38520 руб. |

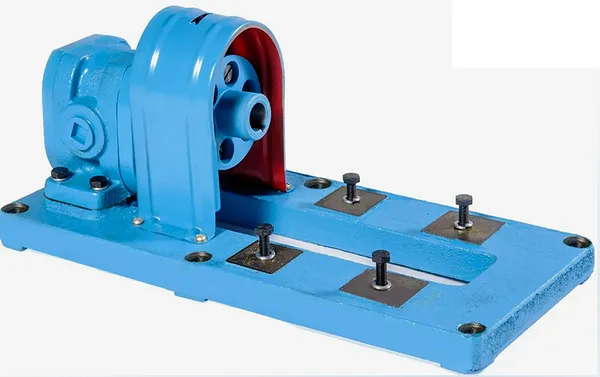

Насос ДБГ11-24 — насосный агрегат без двигателя: шестерённый насос Г11 с узлом крепления и муфтой с рабочим объёмом 8 см³ за оборот вала. При давлении 2,5 МПа (25 бар) поток несёт гидравлическую мощность около 3,04 кВт — именно её насос превращает из механической мощности на валу. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | ДБГ11-24 |
| Рабочий объём, см³ | 8 |
| Подача, л/мин (при 1450 об/мин) | 73 |
| Номинальное давление на выходе, МПа | 2,5 |
| Номинальная частота вращения, об/мин | 1450 |
| Мощность, кВт | 4,0 |
| Максимальное давление на выходе, МПа | 3,0 (30 кгс/см²) |
Паспортная подача 73 л/мин относится к частоте вращения 1450 об/мин. Геометрическая подача без учёта утечек: 8 л/мин на 1000 об/мин, 12 л/мин на 1500 об/мин, 24 л/мин на 3000 об/мин. В пересчёте на часы это около 4,38 м³/ч: бак на 100 л такой насос прокачивает примерно за 1,4 мин. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.
Давление 2,5 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Для сборки на 1500 об/мин двигатель 4 кВт держит давление порядка 5,6 МПа и выше, если подача насоса и КПД соответствуют паспорту.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. Если двигатель рассчитан на 1500 об/мин, а насос работает в диапазоне шире, проверьте подачу и мощность на реальных оборотах по пересчёту выше.
Обозначение ДБГ11-24 читается по частям. Буквы перед «11» задают исполнение изделия, цифра после дефиса — серию, следующая цифра — номер модели по подаче.
| Символ | Расшифровка |
|---|---|
| ДБГ | агрегат без двигателя: насос, узел крепления и муфта |
| 11 | ряд шестерённых насосов Г11 |
| 2 | вторая серия (номинальное давление 2,5 МПа) |
| 4 | номер модели в серии по подаче (от 1 до 5): чем больше номер, тем больше литров в минуту; у ДБГ11-24 подача 73 л/мин |
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении.
Типичная область для ДБГ11-24 — стационарные маслостанции, подача масла в смазочные магистрали, питание вспомогательных гидроконтуров. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Проверьте направление вращения вала перед запуском ДБГ11-24: неверное направление выводит из строя манжету и создаёт кавитацию. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Срок службы ДБГ11-24 зависит от фильтрации масла и от того, насколько режим работы близок к паспортному. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала.
Типичная ошибка — выбирать насос по названию, не проверив подачу 73 л/мин на реальных оборотах привода. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Для нестандартных режимов пришлите нам схему гидросистемы: подберём подходящий насос или агрегат.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 73 л/мин при 1450 об/мин; на 1500 об/мин ориентировочно 75,5 л/мин.
Номинальное давление 2,5 МПа (25 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 100L4 мощностью 4 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос ДБГ11-24 и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Остальные исполнения — в серии Г11 и её агрегатах.
