| Расход | 8 л/мин |
| Давление, Мпа | 0,5 |
| Мощность, кВт / обороты | 0,22 / 1450 · АИР 63A4 |
| Производимые модели | Мощность | Расход | Давление, Мпа | Цена | |
|---|---|---|---|---|---|
 | Насос ДБГ11-11 | 0,22 кВт | 8 л/мин | 0,5 | 8325 руб. |
 | Насос ДБГ11-11А | 0,12 кВт | 5 л/мин | 0,5 | 8325 руб. |
 | Насос ДБГ11-22 | 1,3 кВт | 18 л/мин | 2,5 | 26055 руб. |
 | Насос ДБГ11-22А | 0,9 кВт | 12 л/мин | 2,5 | 26055 руб. |
 | Насос ДБГ11-23 | 2,2 кВт | 38 л/мин | 2,5 | 30510 руб. |
 | Насос ДБГ11-23А | 1,7 кВт | 26 л/мин | 2,5 | 30510 руб. |
 | Насос ДБГ11-24 | 4,0 кВт | 73 л/мин | 2,5 | 32040 руб. |
 | Насос ДБГ11-24А | 2,9 кВт | 51,5 л/мин | 2,5 | 32040 руб. |
 | Насос ДБГ11-25 | 7,1 кВт | 133 л/мин | 2,5 | 38520 руб. |
 | Насос ДБГ11-25А | 5,5 кВт | 105 л/мин | 2,5 | 38520 руб. |

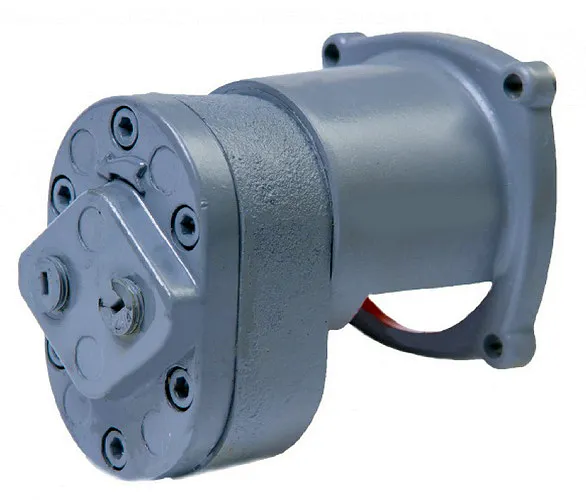

Насос ДБГ11-11 — насосный агрегат без двигателя: шестерённый насос Г11 с узлом крепления и муфтой. Рабочий объём составляет 8 см³ за оборот, а при 1450 об/мин насос выдаёт 8 л/мин. Давление 0,5 МПа, то есть около 5 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | ДБГ11-11 |
| Рабочий объём, см³ | 8 |
| Подача, л/мин (при 1450 об/мин) | 8 |
| Номинальное давление на выходе, МПа | 0,5 |
| Номинальная частота вращения, об/мин | 1450 |
| Мощность, кВт | 0,22 |
| Максимальное давление на выходе, МПа | 0,6 |
Подача 8 л/мин — паспортное значение для номинальных оборотов. Пересчёт пропорционально оборотам даёт ориентиры: около 5,5 л/мин на 1000 об/мин, 8,3 л/мин на 1500 об/мин и 9,9 л/мин на 1800 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Теоретическая подача V·n/1000 равна 11,6 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Давление в системе определяется нагрузкой, а не насосом: насос лишь создаёт поток. Гидравлическая мощность потока при номинальных параметрах составляет около 0,07 кВт, а привод должен давать больше — с учётом КПД насоса. Предохранительный клапан настраивают не выше номинального давления 5 бар: превышение перегружает привод и шестерни.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Паспортные обороты 1450 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.
Обозначение ДБГ11-11 читается по частям. Буквы перед «11» задают исполнение изделия, цифра после дефиса — серию, следующая цифра — номер модели по подаче.
| Символ | Расшифровка |
|---|---|
| ДБГ | агрегат без двигателя: насос, узел крепления и муфта |
| 11 | ряд шестерённых насосов Г11 |
| 1 | первая серия (номинальное давление 0,5 МПа) |
| 1 | номер модели в серии по подаче (от 1 до 5): чем больше номер, тем больше литров в минуту; у ДБГ11-11 подача 8 л/мин |
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. За один оборот вытесняется 8 см³, поэтому подача всегда пропорциональна оборотам вала.
Насос ДБГ11-11 применяют в станочных гидростанциях и системах смазки, в приводах небольших прессов и зажимных устройств. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Проверьте направление вращения вала перед запуском ДБГ11-11: неверное направление выводит из строя манжету и создаёт кавитацию. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. Первые часы работы контролируйте температуру корпуса и уровень масла: нагрев и пена говорят о подсосе воздуха.
Срок службы ДБГ11-11 зависит от фильтрации масла и от того, насколько режим работы близок к паспортному. Масло фильтруют до заливки в бак и в рабочем контуре; фильтр на всасывании выбирают по подаче, чтобы не создавать лишнего разрежения. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 8 л/мин при 1450 об/мин; на 1500 об/мин ориентировочно 8,3 л/мин.
Номинальное давление 0,5 МПа (5 бар). Предохранительный клапан настраивают не выше этого значения.
Мощность подбирают по давлению, подаче и оборотам: гидравлическая мощность потока N = p·Q/600, плюс запас на потери и пуск.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Чтобы заказать Насос ДБГ11-11, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Остальные исполнения — в серии Г11 и её агрегатах.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Насос ДБГ11-11»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
Отгрузка из Екатеринбурга. Точную стоимость подтвердит менеджер.
Вы сами расставляете приоритеты — скорость поставки, стоимость или исполнение: подберём вариант под ваш баланс. Цены и характеристики на сайте носят справочный характер — точные условия подтвердим в счёте.
