| Расход | 18 л/мин |
| Давление, Мпа | 2,5 |
| Мощность, кВт / обороты | 1,3 / 1450 · АИР 80В4 |
| Производимые модели | Мощность | Расход | Давление, Мпа | Цена | |
|---|---|---|---|---|---|
 | Насос ДБГ11-11 | 0,22 кВт | 8 л/мин | 0,5 | 8325 руб. |
 | Насос ДБГ11-11А | 0,12 кВт | 5 л/мин | 0,5 | 8325 руб. |
 | Насос ДБГ11-22 | 1,3 кВт | 18 л/мин | 2,5 | 26055 руб. |
 | Насос ДБГ11-22А | 0,9 кВт | 12 л/мин | 2,5 | 26055 руб. |
 | Насос ДБГ11-23 | 2,2 кВт | 38 л/мин | 2,5 | 30510 руб. |
 | Насос ДБГ11-23А | 1,7 кВт | 26 л/мин | 2,5 | 30510 руб. |
 | Насос ДБГ11-24 | 4,0 кВт | 73 л/мин | 2,5 | 32040 руб. |
 | Насос ДБГ11-24А | 2,9 кВт | 51,5 л/мин | 2,5 | 32040 руб. |
 | Насос ДБГ11-25 | 7,1 кВт | 133 л/мин | 2,5 | 38520 руб. |
 | Насос ДБГ11-25А | 5,5 кВт | 105 л/мин | 2,5 | 38520 руб. |

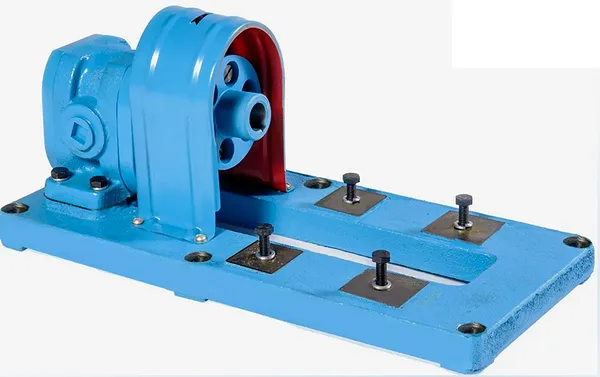

Насос ДБГ11-22 — насосный агрегат без двигателя: шестерённый насос Г11 с узлом крепления и муфтой. Рабочий объём составляет 8 см³ за оборот, а при 1450 об/мин насос выдаёт 18 л/мин. Давление 2,5 МПа, то есть около 25 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.
| Параметр | Значение |
|---|---|
| Модель | ДБГ11-22 |
| Рабочий объём, см³ | 8 |
| Подача, л/мин (при 1450 об/мин) | 18 |
| Номинальное давление на выходе, МПа | 2,5 |
| Номинальная частота вращения, об/мин | 1450 |
| Мощность, кВт | 1,3 |
| Максимальное давление на выходе, МПа | 3,0 (30 кгс/см²) |
Подача 18 л/мин — паспортное значение для номинальных оборотов. Геометрическая подача без учёта утечек: 8 л/мин на 1000 об/мин, 12 л/мин на 1500 об/мин, 24 л/мин на 3000 об/мин. Для масштаба: 100 л масла насос перекачивает за 5,6 мин, а 1000 л — за 56 мин. Геометрическая подача по рабочему объёму и оборотам — 11,6 л/мин; паспортное значение составляет около 155 % от неё, остальное уходит на внутренние перетечки.
Номинальное давление 2,5 МПа — это 25 бар или около 25 кгс/см². Гидравлическая мощность потока при номинальных параметрах составляет около 0,75 кВт, а привод должен давать больше — с учётом КПД насоса. Предохранительный клапан настраивают не выше номинального давления 25 бар: превышение перегружает привод и шестерни.
По номинальным параметрам для сборки с двигателем на 1500 об/мин подходит АИР 80В4 мощностью 1,5 кВт. Паспортные обороты 1450 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. Если двигатель рассчитан на 1500 об/мин, а насос работает в диапазоне шире, проверьте подачу и мощность на реальных оборотах по пересчёту выше.
Обозначение ДБГ11-22 читается по частям. Буквы перед «11» задают исполнение изделия, цифра после дефиса — серию, следующая цифра — номер модели по подаче.
| Символ | Расшифровка |
|---|---|
| ДБГ | агрегат без двигателя: насос, узел крепления и муфта |
| 11 | ряд шестерённых насосов Г11 |
| 2 | вторая серия (номинальное давление 2,5 МПа) |
| 2 | номер модели в серии по подаче (от 1 до 5): чем больше номер, тем больше литров в минуту; у ДБГ11-22 подача 18 л/мин |
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. За один оборот вытесняется 8 см³, поэтому подача всегда пропорциональна оборотам вала.
Насос ДБГ11-22 подходит для малонагруженных стационарных гидроприводов: маслостанции станков, прессы и подъёмные устройства. Рабочая жидкость — минеральное гидравлическое масло; вязкость и температуру проверяйте по документации на изделие.
Установите Насос ДБГ11-22 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Для ДБГ11-22 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. Подтёки по валу означают износ манжеты, а падение подачи при нормальном масле — износ торцов шестерён.
Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Нельзя запускать насос без масла и без проверки направления вращения. Для нестандартных режимов пришлите нам схему гидросистемы: подберём подходящий насос или агрегат.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 18 л/мин при 1450 об/мин; на 1500 об/мин ориентировочно 18,6 л/мин.
Номинальное давление 2,5 МПа (25 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 80В4 мощностью 1,5 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Чтобы заказать Насос ДБГ11-22, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Остальные исполнения — в серии Г11 и её агрегатах.
