| Мощность | 37 |
| Частота, об/мин | 1000 |
| Вес, кг | 390 |

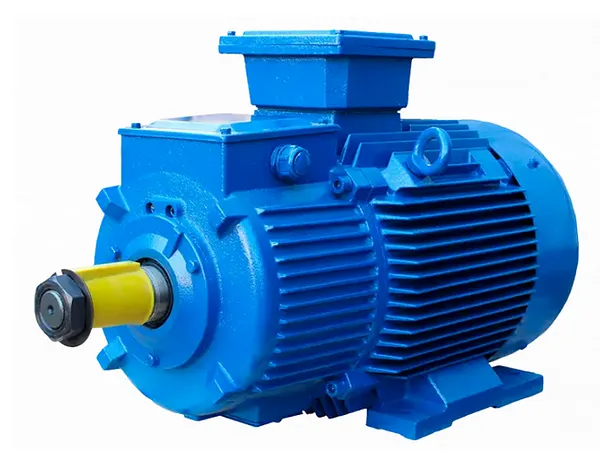

Гидромаш предлагает электродвигатель крановый МТН 511-6 – мощную, надежную электромеханическую машину для тяжелых режимов работы на грузоподъемном оборудовании. Устройство с фазным ротором обеспечивает плавный пуск и высокий пусковой момент, что делает его оптимальным решением для кранов, лебедок, металлургических установок. Вы можете купить качественный электродвигатель крановый МТН 511-6 с гарантией и быстрой отгрузкой со складов.
Электродвигатель крановый МТН 511-6 представляет собой трёхфазный асинхронный двигатель с фазным ротором, специально разработанный для эксплуатации в повторно-кратковременных режимах (S3) с продолжительностью включения (ПВ) 40%. Это ключевое решение для привода механизмов подъема и передвижения в условиях металлургических цехов, складских комплексов, портов и строительных площадок.
Ключевым отличием данного кранового электродвигателя от общепромышленных аналогов является его способность выдерживать частые пуски, реверсы и значительные механические перегрузки. Электродвигатели крановые МТН серии рассчитаны на питание от стандартной трёхфазной сети переменного тока напряжением 220/380 В частотой 50 Гц. За счет фазного ротора достигается лучший контроль над скоростью и моментом, что критично для точного позиционирования грузов.
Популярность модели МТН 511-6 обусловлена ее сбалансированными характеристиками: мощностью 37 кВт и скоростью вращения около 963 об/мин. Это делает данный двигатель универсальным для широкого спектра грузоподъемных машин средней грузоподъемности. Надёжность конструкции, класс изоляции H (до 180°C) и степень защиты IP55 обеспечивают долговечную работу в условиях запыленности, повышенной влажности и температурных перепадов.
Крановый электродвигатель МТН 511-6 – это не просто "железка с проводами", а настоящий тягловый конь для вашего цеха. Если обычный двигатель – это рысак на ровной дороге, то этот – тяжеловоз, который и в гору тянет, и с места груженую телегу сдвинет без проблем. Его ресурс и надёжность проверены тысячами часов работы под нагрузкой.
| Параметр | Значение для МТН 511-6 |
|---|---|
| Номинальная мощность, кВт | 37 |
| Тип двигателя | Асинхронный трёхфазный с фазным ротором, крановый |
| Синхронная частота вращения, об/мин | 1000 |
| Фактическая частота вращения (при номинальной нагрузке), об/мин | 963 |
| Напряжение питания, В | 220/380 (Δ/Y) |
| Номинальный ток статора, Iн, А | 84.5 (при 380В) |
| КПД, % | 88.8 |
| Коэффициент мощности, cos φ | 0.86 |
| Кратность максимального момента, Mmax/Mн | 3.0 |
| Класс нагревостойкости изоляции | H (до 180°C) |
| Степень защиты по ГОСТ 17494 | IP55 |
| Режим работы по ГОСТ | S3 (ПВ 40%), допускается S2 |
| Климатическое исполнение | У1, УХЛ (по заказу У2, У3, Т2) |
| Монтажное исполнение по ГОСТ 2479 | IM 1004 (на лапах, два конических конца вала) |
| Диаметр вала, мм | 70 (конический по ГОСТ 12080) |
| Масса, кг (ориентировочно) | ~320 |
Крановый электродвигатель МТН 511-6 работает по принципу трёхфазного асинхронного двигателя с фазным ротором. При подаче напряжения на обмотку статора создаётся вращающееся магнитное поле. Это поле индуцирует токи в обмотке фазного ротора, которая выведена на контактные кольца. Взаимодействие магнитных полей статора и ротора создаёт вращающий момент, который через конические концы вала передаётся на приводной механизм крана или лебёдки.
Наличие фазного ротора является ключевой особенностью. В цепь ротора через щёточно-контактный узел можно включать пуско-регулирующие резисторы или современные преобразователи частоты. Это позволяет плавно увеличивать сопротивление в цепи ротора при пуске, ограничивая пусковой ток и увеличивая пусковой момент, что критически важно для тяжёлых инерционных нагрузок грузоподъёмных механизмов. Для надежной покупки именно такого кранового электродвигателя МТН 511-6, обратитесь к нашим менеджерам.
При эксплуатации необходимо контролировать состояние щёточно-контактного узла, чистоту контактных колец и равномерный износ щёток. Также важно следить за температурным режимом двигателя, особенно при работе в режиме S3 с частыми пусками. Правильный подбор и обслуживание обеспечивают максимальный ресурс электродвигателя кранового МТН 511-6.
Типичная ошибка монтажников – небрежное выравнивание двигателя по осям и пренебрежение центровкой. Неправильная установка на лапы IM 1004 ведёт к перекосу, повышенной вибрации, ускоренному износу подшипников и, как следствие, к преждевременному выходу из строя всего узла. Перед затяжкой фундаментных болтов обязательно проверьте соосность валов двигателя и редуктора, используя индикаторные приборы.
Электродвигатель крановый МТН 511-6 рассчитан на работу в широком диапазоне температур окружающей среды в соответствии с климатическим исполнением. Для исполнения У1 и УХЛ допустимая температура окружающего воздуха составляет от -60°C до +40°C (для УХЛ1). При этом температура самой активной части (обмоток) не должна превышать пределов, установленных для класса изоляции H (180°C).
Срок службы двигателя напрямую зависит от соблюдения режимов работы (S3, ПВ 40%), качества питающего напряжения, своевременности и правильности технического обслуживания. При соблюдении всех условий эксплуатации, указанных в паспорте, ресурс двигателя до капитального ремонта может составлять 15-20 лет. Ключевыми факторами, сокращающими срок службы, являются перегрузки по току, работа в режимах, отличных от паспортных, загрязнение системы охлаждения и несвоевременная замена подшипников качения.
Качество применяемых материалов, особенно изоляции обмоток класса H, обеспечивает высокую стойкость к тепловому старению. Это гарантирует, что даже при покупке кранового электродвигателя МТН 511-6 для интенсивной эксплуатации, он прослужит долгие годы.
Основная сфера применения электродвигателя кранового МТН 511-6 – машиностроение и грузоподъёмная отрасль. Он является сердцем механизмов подъёма и передвижения мостовых, козловых, портальных кранов, а также кранов-манипуляторов и лебёдок различных типов. В автомобильной промышленности подобные двигатели могут использоваться на сборочных линиях и в транспортных системах цехов.
В горнодобывающей промышленности и металлургии двигатель применяется для привода подъёмников, завалочных машин и другого тяжёлого оборудования. Он также находит применение в строительстве (башенные краны, подъёмники), морских и речных портах (портовые краны), в ЖКХ на мусороперегрузочных станциях. Его способность работать в повторно-кратковременном режиме делает его незаменимым там, где требуются частые пуски и остановки с высоким моментом.
Электродвигатель крановый МТН 511-6 готов к интеграции в современные промышленные системы. Фазный ротор позволяет напрямую подключать частотные преобразователи в цепь ротора для плавного и точного регулирования скорости в широком диапазоне. Это открывает путь к использованию с коллаборативными роботами (коботами) на автоматизированных складах, где требуется прецизионное управление движением. В рамках концепции Industry 4.0 и IoT двигатель может быть оснащён датчиками вибрации, температуры обмоток и подшипников, что обеспечивает предиктивную диагностику и мониторинг его состояния через ПЛК или промышленные шлюзы, предотвращая незапланированные простои.
Для продления срока службы электродвигателя кранового МТН 511-6 необходимо соблюдать регламент технического обслуживания. Регулярно (не реже 1 раза в месяц при интенсивной эксплуатации) следует проверять состояние щёточно-контактного узла: износ щёток, чистоту и отсутствие борозд на контактных кольцах, плотность прилегания и давление щёток. Не реже одного раза в 6 месяцев необходимо проверять состояние подшипников качения, при необходимости проводить их смазку или замену.
Обслуживание также включает в себя очистку корпуса и ребер охлаждения от пыли и грязи, проверку крепёжных соединений, целостности заземления и состояния клеммной коробки. Своевременное выявление и устранение мелких неисправностей предотвращает развитие серьёзных поломок. При капитальном ремонте выполняется перемотка статора и ротора, замена подшипников, восстановление посадочных мест, балансировка ротора.
Для оперативного обслуживания и ремонта электродвигателя кранового МТН рекомендуется иметь следующий набор быстроизнашиваемых деталей (БИЗ) и запасных частей: комплект щёток (размер 32x12.5x50 мм), щёткодержатели, подшипники качения (6316-RZ/C3 и 6316/Z1/C3), манжеты и уплотнения подшипниковых узлов, набор крепёжных изделий (фундаментные болты, шайбы, гайки). Также иногда требуются сальниковые уплотнения вала. Оригинальный ЗИП для электродвигателя МТН 511-6 вы можете заказать вместе с агрегатом или отдельно у нашего менеджера.
На рынке представлены различные аналоги кранового электродвигателя МТН 511-6 по мощности и характеристикам. Можно выделить несколько обобщенных моделей, отличающихся конструктивными особенностями или параметрами: 1) Аналог с короткозамкнутым ротором для менее жестких режимов пуска, но с мощностью 37 кВт и частотой 1000 об/мин. 2) Исполнение с повышенной степенью защиты (IP56/IP65) для особо влажных или пыльных сред. 3) Модель со встроенным электромагнитным тормозом для быстрой остановки механизма. 4) Двигатель с фланцевым креплением (IM 3001) вместо исполнения на лапах. 5) Версия с классом изоляции F для умеренных тепловых нагрузок, но с аналогичными мощностными показателями. Наши специалисты помогут подобрать оптимальный вариант, если вам требуется именно электродвигатель крановый МТН 511-6 или его функциональный аналог.
| Позиция в маркировке | Расшифровка для МТН 511-6 У1 IM 1004 |
|---|---|
| МТН | Асинхронный крановый электродвигатель с фазным ротором |
| 5 | Габарит (наружный диаметр листов статора) |
| 11 | Условная длина сердечника статора (типоразмер по длине) |
| 6 | Количество полюсов (соответствует синхронной скорости ~1000 об/мин) |
| У1 | Климатическое исполнение: умеренный климат, категория размещения 1 (на открытом воздухе) |
| IM 1004 | Монтажное исполнение по ГОСТ: горизонтальное на лапах с двумя коническими концами вала |
Инвестиция в надежный электродвигатель крановый МТН 511-6 – это прямой путь к снижению эксплуатационных затрат. Плавный пуск через роторные резисторы или ЧРП уменьшает пиковые нагрузки на электросеть и механику, продлевая жизнь редукторам и тормозам. Высокий КПД (88.8%) и cos φ (0.86) обеспечивают экономию электроэнергии. Снижение внеплановых простоев кранового оборудования за счёт повышенной надёжности агрегата ведёт к росту общей производительности участка и улучшению окупаемости (ROI) вашего грузоподъёмного комплекса.
Габаритные размеры электродвигателя кранового МТН 511-6 составляют 575 мм в высоту, 960 мм в длину и 420 мм в глубину (ширину). Для монтажа используются стандартные лапы с отверстиями под фундаментные болты в соответствии с исполнением IM 1004. С двух сторон двигателя выходят конические концы рабочего вала диаметром 70 мм, выполненные по ГОСТ 12080. Это позволяет осуществлять двустороннюю передачу крутящего момента или установку тормозного шкива с одной стороны.
Такая конструкция с двумя концами вала требует внимательной центровки с двумя ведомыми механизмами. Габариты и вес двигателя предполагают использование подъёмных средств (тельфера, тали) для его монтажа и демонтажа. При установке в ограниченном пространстве необходимо обеспечить свободный доступ к клеммной коробке и щёточно-контактному узлу для обслуживания.
Модель Электродвигатель крановый МТН 511-6 У1 IM 1004 – стандартное исполнение для умеренного климата, горизонтальное крепление на лапах, два конических вала.
Модель Электродвигатель крановый МТН 511-6 УХЛ1 IM 1004 – исполнение для холодного климата с расширенным нижним температурным пределом, остальные параметры стандартные.
Модель Электродвигатель крановый МТН 511-6 Т2 IM 1004 – тропическое исполнение для работы в условиях повышенной влажности и температуры.
Электродвигатель крановый МТН 511-6 изначально проектировался с учётом суровых условий эксплуатации в России и странах СНГ. Климатические исполнения У1 и, особенно, УХЛ1 позволяют ему работать при экстремально низких температурах до -60°C. Конструкция и материалы устойчивы к перепадам напряжения, характерным для отечественных сетей. Вся документация и маркировка представлены на русском языке. Агрегат полностью готов к длительной и безотказной работе на промышленных предприятиях и объектах ЖКХ по всей территории РФ и СНГ.
Несмотря на то, что штатное климатическое исполнение У1 предполагает работу до -60°C (для активных частей после предварительного прогрева), крановый электродвигатель МТН 511-6 доказал свою работоспособность в реальных условиях Крайнего Севера и Сибири. Для таких случаев особенно важно использование масел для подшипников, сохраняющих свою смазывающую способность при отрицательных температурах, и организация систем подогрева обмоток в период простоя.
Конструктивная особенность – утеплённая противоконденсатная обогревающая спираль в статоре (опция) – позволяет предотвратить образование влаги внутри двигателя при перепадах температур и длительных остановках. Ремонтопригодность конструкции позволяет проводить замену основных узлов (подшипников, щёток) в полевых условиях, минимизируя простой ответственного оборудования.
Если бы на Марсе или Луне потребовалось запустить грузоподъёмный механизм, электродвигатель крановый МТН 511-6 стал бы серьёзным кандидатом для этой миссии. Его изоляция класса H выдержала бы температурные перепады марсианской ночи, а степень защиты IP55 защитила бы от реголитовой пыли. Конечно, потребовался бы герметичный кожух для работы в вакууме и система охлаждения, адаптированная к отсутствию конвекции. Но сам запас прочности, надёжность подшипникового узла и способность работать в тяжёлом режиме S3 – это именно те качества, которые ценятся не только в цеху, но и, теоретически, на внеземной стройплощадке.
Какой режим работы является основным для двигателя МТН 511-6?
Основным является повторно-кратковременный режим S3 с продолжительностью включения (ПВ) 40%. Допускается также кратковременная работа в режиме S2 продолжительностью 30 или 60 минут. Не рекомендуется длительная работа в режиме S1 (продолжительный) без согласования с производителем.
Что входит в стандартную комплектацию кранового электродвигателя?
Стандартно двигатель поставляется с установленными подшипниками, щётками в щёткодержателях, клеммной коробкой с маркировкой и защитной крышкой, а также с паспортом и руководством по эксплуатации. Фундаментные болты, пусковые резисторы и датчики температуры в базовую поставку не входят.
Возможна ли доставка электродвигателя МТН 511-6 в мой город?
Да, мы организуем доставку по всей территории России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Срок и стоимость доставки рассчитываются индивидуально.
Какой пусковой момент у данного двигателя и как им управлять?
Крановый электродвигатель МТН 511-6 имеет высокую кратность пускового момента. Управление пуском и скоростью традиционно осуществляется путём введения ступеней резисторов в цепь фазного ротора через контактные кольца. Для современного и плавного управления рекомендуется использовать частотные преобразователи, подключаемые в цепь ротора.
Выбирая электродвигатель крановый МТН 511-6 у нас, вы покупаете оригинальное оборудование от проверенного поставщика с официальной гарантией 12 месяцев. Мы обеспечиваем полное документальное сопровождение и техническую поддержку на всех этапах. Благодаря отлаженной логистике возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что позволяет минимизировать сроки запуска вашего оборудования. Заказать электродвигатель крановый МТН 511-6 по выгодной цене с доставкой по России и странам СНГ вы можете, обратившись к нашим менеджерам. Компания Гидромаш — ваш надежный партнер в мире промышленного оборудования.
