| Мощность | 30 |
| Частота, об/мин | 750 |
| Вес, кг | 390 |

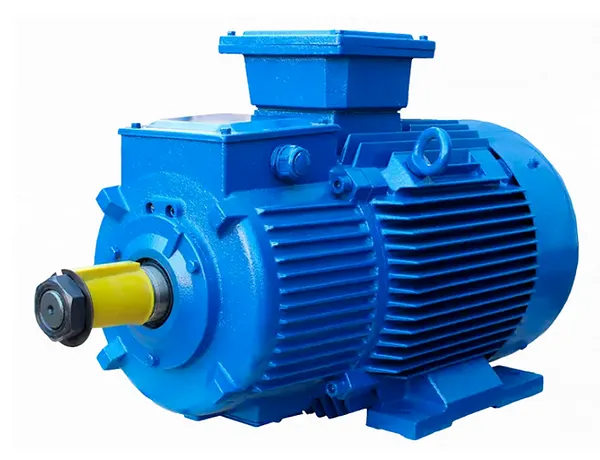

Электродвигатель крановый 4МТМ 225 М8 — это современный, модернизированный трехфазный асинхронный двигатель с фазным ротором, предназначенный для работы в составе подъемно-транспортного оборудования. Устройство обеспечивает надежный привод кранов всех типов, талей и тельферов, характеризуясь повышенной мощностью, улучшенным ресурсом и возможностью плавного регулирования скорости.
Крановый электродвигатель 4МТМ 225 М8 представляет собой ключевой силовой агрегат для тяжелых режимов работы в грузоподъемных механизмах. Он создан для замены устаревших серий 4МТ и 4МТН, предлагая ряд конструктивных улучшений. Основное назначение этого электродвигателя — обеспечение стабильного вращательного момента в условиях повторно-кратковременных и кратковременных нагрузок, типичных для циклов подъема и перемещения грузов.
Главной особенностью электродвигателя кранового 4МТМ 225 М8 является его адаптивность к сложным эксплуатационным условиям цехов и открытых площадок. Двигатель спроектирован с учетом специфики крановой техники: вибраций, переменных нагрузок, пыльной среды. Усовершенствованная конструкция включает изолированный щеточно-контактный узел, что минимизирует влияние угольной пыли от износа щеток на изоляцию обмоток, а также улучшенную систему охлаждения для стабильной работы под нагрузкой.
При выборе такого оборудования, как электродвигатель крановый 4МТМ 225 М8, важно учитывать его электромеханические параметры: номинальное напряжение 380 В при частоте 50 Гц (также доступны варианты на 220 В и 680 В), возможность работы в режимах S3 (повторно-кратковременный) и S2 (кратковременный). Этот крановый электродвигатель обеспечивает плавное изменение скорости вращения вала, что критически важно для точного позиционирования грузов. Габариты и мощность соответствуют требованиям ГОСТ 31606-2012 и ГОСТ IEC 60034-1-2014, что гарантирует его взаимозаменяемость с рядом аналогов, хотя необходимо сверять посадочные размеры.
Если кран — это гигантская механическая рука цеха, то электродвигатель крановый 4МТМ 225 М8 — это его неутомимое сердце, которое годами качает «кровь» из киловатт и ньютон-метров, не сбиваясь с ритма даже под самой тяжелой ношей.
| Параметр | Значение для модели 4МТМ 225 М8 |
|---|---|
| Мощность, кВт | 30 |
| Частота вращения вала (фактическая), об/мин | 715 |
| Номинальное напряжение (сеть), В | 380 (50 Гц) |
| Номинальный ток статора, Iн, А | 74 |
| КПД, % | 85 |
| Коэффициент мощности, Cos φ | 0.72 |
| Кратность максимального момента Mmax/Мн | 2.9 |
| Тип ротора | Фазный |
| Синхронная частота вращения, об/мин | 750 |
| Напряжение на кольцах ротора, В | 275 |
| Климатическое исполнение | У1, УХЛ |
| Габаритные размеры (ВxДxГ), мм | 540x1050x422 |
| Диаметр вала, мм | 70 |
Крановый электродвигатель 4МТМ 225 М8 работает как классический асинхронный двигатель с фазным ротором. При подаче трехфазного напряжения на статор создается вращающееся магнитное поле. Это поле индуцирует ток в обмотках фазного ротора, которые выведены на контактные кольца. Через щеточный аппарат к кольцам подключается пуско-регулирующий реостат или современная частотная система управления.
Именно наличие фазного ротора и внешней цепи позволяет плавно регулировать скорость вращения и ограничивать пусковые токи, что является ключевым требованием для крановых применений. Без такого управления резкий старт с полной нагрузкой создавал бы недопустимые динамические удары по механической части крана. Электродвигатель крановый 4МТМ 225 М8 спроектирован для работы в повторяющихся циклах «пуск-работа-торможение-остановка», характерных для подъема и перемещения грузов.
Самой частой ошибкой при установке кранового электродвигателя является игнорирование необходимости центровки вала при соединении с редуктором или барабаном. Неправильная центровка, даже в десятые доли миллиметра, приводит к быстрому износу подшипников двигателя, вибрациям и, как следствие, выходу из строя всего узла привода. Всегда используйте индикаторные приборы для точного выверения соосности.
Электродвигатель крановый 4МТМ 225 М8 рассчитан на эксплуатацию в широком диапазоне температур, определяемом климатическим исполнением У1 (умеренный климат) и УХЛ (умеренный и холодный климат). Рабочая температура окружающей среды для исполнения У1 составляет от –40°C до +40°C. Критически важно обеспечить штатную работу системы охлаждения двигателя, так как перегрев обмоток свыше допустимых значений — основная причина сокращения ресурса.
Срок службы кранового электродвигателя 4МТМ 225 М8 при соблюдении условий эксплуатации, регулярном техническом обслуживании и использовании качественных компонентов (щеток, подшипников) может превышать 10-15 лет. Ресурс напрямую зависит от тяжести режима работы: частоты пусков, величины нагрузок, чистоты и температуры окружающего воздуха. Поэтапная диагностика состояния изоляции, подшипниковых узлов и щеточного аппарата позволяет своевременно планировать обслуживание и продлевать жизненный цикл оборудования.
Электродвигатель крановый 4МТМ 225 М8 находит применение во многих отраслях промышленности, где требуются грузоподъемные операции. В машиностроении и металлообработке он приводит в движение мостовые, козловые и консольные краны, перемещающие заготовки и готовые изделия. В строительстве этот двигатель используется в башенных кранах и грузовых подъемниках. Горнодобывающая и нефтегазовая отрасли применяют его в шахтных подъемных установках и крановом оборудовании складов.
В деревообработке, текстильной и химической промышленности крановые электродвигатели обслуживают цеховые транспортеры и подъемные механизмы. Сфера ЖКХ использует их в мусороперегрузочных станциях и ремонтных мастерских. Таким образом, купить электродвигатель крановый 4МТМ 225 М8 — значит получить надежный привод для ключевых операций в любой из этих отраслей.
Сегодня электродвигатель крановый 4МТМ 225 М8 интегрируется в концепцию Industry 4.0. Оснащенные датчиками вибрации, температуры и тока, такие двигатели передают данные на ПЛК и в облако, обеспечивая предиктивную диагностику. Это позволяет прогнозировать износ щеток и подшипников, предотвращая внеплановые простои и адаптируя работу коперов (кого-роботов) в автоматизированных складах для оптимизации логистических потоков.
Регулярное обслуживание кранового электродвигателя — залог его долгой и бесперебойной работы. Основные процедуры включают проверку и очистку систем вентиляции от пыли, контроль состояния щеточного аппарата (замена изношенных щеток, очистка контактных колец), диагностику подшипниковых узлов на предмет шума и вибрации, а также измерение сопротивления изоляции обмоток. Это особенно важно для такого ответственного оборудования, как электродвигатель крановый 4МТМ 225 М8.
При длительной эксплуатации наибольшему износу подвержены щетки, контактные кольца ротора и подшипники. Своевременная их замена в рамках регламентного обслуживания предотвращает серьезные поломки. Ремонт обмоток статора или ротора требует специализированного оборудования и должен проводиться в профессиональных электромастерских. Для продления срока службы рекомендуется использовать рекомендованные смазки для подшипников и поддерживать чистоту в зоне установки двигателя.
Для оперативного обслуживания кранового электродвигателя 4МТМ 225 М8 рекомендуется иметь сменный комплект быстроизнашиваемых деталей (ЗИП). В стандартный ремкомплект могут входить: комплект графитовых щеток с пружинами и держателями, набор подшипников (обычно шариковых или роликовых) для вала ротора, комплект уплотнительных прокладок для крышек подшипниковых узлов, а также крепежные элементы (болты, шайбы). Оригинальный ЗИП для электродвигателя кранового можно заказать одновременно с покупкой самого агрегата, что обеспечит полную совместимость и долгий ресурс.
При поиске замены или аналога для электродвигателя кранового 4МТМ 225 М8 следует учитывать основные параметры: мощность (30 кВт), тип ротора (фазный), напряжение питания (380В), частоту вращения (~750 об/мин) и монтажные исполнения (IM1003, IM1004). К функциональным аналогам могут относиться:
1. Крановые электродвигатели серии 4МТ (предшествующее поколение, требует проверки габаритов).
2. Электродвигатели с фазным ротором импортного производства аналогичной мощности и скорости.
3. Специализированные двигатели для частотно-регулируемого привода (ЧРП) в крановых применениях.
4. Асинхронные двигатели с короткозамкнутым ротором и внешним ЧРП для плавного пуска (при соответствующем переоснащении системы).
5. Узкоспециализированные крановые моторы других габаритных рядов (например, 250-го). Рекомендуется консультация с инженером для подбора точной замены.
| Элемент кода | Значение |
|---|---|
| 4МТМ | Серия кранового электродвигателя, модернизированная версия. |
| 225 | Высота оси вращения вала (в мм). Габаритный размер, определяющий установочные размеры. |
| М8 | Обозначение длины станины и вариант конструктивного исполнения. Определяет основные массо-габаритные и силовые параметры в рамках высоты оси 225 мм. |
Выбор современного кранового электродвигателя 4МТМ 225 М8 — это прямая инвестиция в снижение эксплуатационных затрат. За счет высокого КПД (85%) и возможности плавного регулирования скорости снижается потребление электроэнергии. Улучшенная конструкция и защита от износа увеличивают межремонтный интервал, минимизируя простои дорогостоящего кранового оборудования. В итоге, применение этого двигателя ведет к росту общей окупаемости (ROI) механизма за счет повышения надежности и снижения затрат на электроэнергию и техобслуживание.

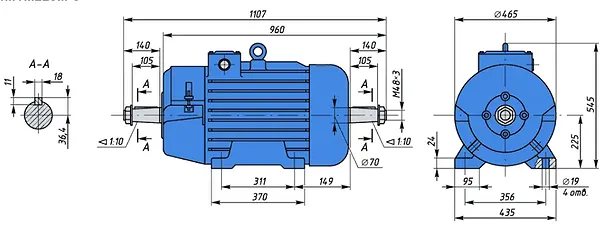

Габаритные размеры электродвигателя кранового 4МТМ 225 М8 составляют 540 мм в высоту, 1050 мм в длину и 422 мм в ширину (глубину). Монтаж осуществляется на лапах через предусмотренные отверстия в раме статора, что соответствует исполнениям IM1003 или IM1004. Диаметр выходного вала двигателя стандартизирован и равен 70 мм, что требует использования соответствующих муфт для соединения с редуктором или иным приводным механизмом.
Тип присоединения — фланцевое или на лапах в зависимости от конкретного заказа. При установке важно обеспечить надежное крепление двигателя на виброизолирующих опорах для снижения паразитных колебаний. Для подключения силовых кабелей и кабелей роторной цепи предусмотрены стандартные клеммные коробки. Следует заранее предусмотреть пространство для доступа к щеточному аппарату и контактным кольцам для их технического обслуживания.
Модель электродвигатель крановый 4МТМ 225 М8 У1 IM1004 — базовое исполнение для умеренного климата, монтаж на лапах с коническим концом вала.
Модель электродвигатель крановый 4МТМ 225 М8 УХЛ IM1003 — вариант для холодного и умеренного климата, монтаж на лапах с цилиндрическим концом вала.
Модель электродвигатель крановый 4МТМ 225 М8 на напряжение 660 В — специальное исполнение для сетей повышенного напряжения.
Электродвигатель крановый 4МТМ 225 М8 полностью адаптирован для работы в суровых российских условиях. Климатические исполнения У1 и УХЛ гарантируют стабильную работу при температурах от –40°C. Конструкция устойчива к перепадам напряжения, типичным для промышленных сетей в РФ и странах СНГ. Изоляция обмоток соответствует требованиям для эксплуатации в условиях повышенной влажности и запыленности, характерных для объектов ЖКХ, строительства и тяжелой промышленности.
Электродвигатель крановый 4МТМ 225 М8, особенно в исполнении УХЛ, способен запускаться и работать при экстремально низких температурах, до –40°C, благодаря специальным морозостойким материалам изоляции и смазкам в подшипниковых узлах. Он также устойчив к кратковременным перегрузкам, вибрациям и высокой запыленности воздуха благодаря защищенной конструкции.
Для работы в агрессивных средах (химическая, горнодобывающая промышленность) могут потребоваться дополнительные меры по защите клеммных коробок и наружных поверхностей. Возможность относительно простого полевого обслуживания (замена щеток, подшипников) делает этот двигатель пригодным для эксплуатации на удаленных объектах, где доступ к сложному ремонтному оборудованию ограничен.
Теоретически, электродвигатель крановый 4МТМ 225 М8 мог бы трудиться на марсианской базе, приводя в движение механизмы шлюзовых камер или манипуляторы роверов. Его способность работать в вакууме (при условии специального исполнения и системы охлаждения), устойчивость к перепадам температур и вибрациям при старте ракет сделали бы его надежным «работягой» внеземной индустрии. Конечно, пришлось бы заменить атмосферное воздушное охлаждение на жидкостное и подключить его к ядерному или солнечному реактору вместо земной трехфазной сети.
Какой тип ротора у электродвигателя 4МТМ 225 М8 и в чем его преимущество?
Данный электродвигатель имеет фазный ротор. Главное преимущество — возможность плавного пуска и регулирования скорости вращения путем изменения сопротивления в цепи ротора, что критически важно для крановых механизмов для избежания рывков и динамических ударов.
Какое напряжение питания требуется для этого кранового электродвигателя?
Базовое номинальное напряжение — 380 В, частота 50 Гц. Однако возможны исполнения на другие стандартные напряжения, например, 220 В или 660 В. Точное напряжение указывается в заказном обозначении и должно соответствовать параметрам сети на объекте.
Возможна ли доставка электродвигателя в мой город?
Да, мы организуем доставку кранового электродвигателя 4МТМ 225 М8 по всей России и в страны СНГ: в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Беларусь, Казахстан, Армению, Азербайджан и другие государства. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани.
В чем основное отличие серии 4МТМ от предыдущих серий 4МТ?
Серия 4МТМ является модернизированной. Ключевые улучшения: изолированный щеточно-контактный узел для защиты от угольной пыли, усовершенствованная электромагнитная система, более эффективное охлаждение и общее повышение надежности и ресурса при сохранении внешней взаимозаменяемости по установочным размерам в большинстве случаев.
Выбирая крановый электродвигатель 4МТМ 225 М8 у нас, вы получаете оригинальное оборудование с заводской гарантией 12 месяцев от производителя Гидромаш. Мы предлагаем конкурентную цену и возможность быстрой отгрузки со складов в ключевых промышленных центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши логистические схемы позволяют организовать оперативную доставку в любой город России и страны СНГ. Чтобы купить или заказать электродвигатель крановый, обратитесь к нашим менеджерам — они помогут подобрать нужное исполнение и оформят заказ. Электродвигатель крановый 4МТМ 225 М8 — это надежное решение для вашего производства.
