Электродвигатель крановый MTH 312-8

Электродвигатель крановый MTH 312-8 — это надежный асинхронный трехфазный электродвигатель с фазным ротором, специально разработанный для работы в повторно-кратковременных режимах. Предназначен для привода механизмов подъема и передвижения грузоподъемных кранов, тельферов и лебедок.

Описание и назначение

Электродвигатель крановый MTH 312-8 представляет собой специализированный силовой агрегат. Его ключевое назначение – обеспечение работы грузоподъемных механизмов, где требуется высокая надежность, устойчивость к частым пускам и реверсам, а также работа под значительной механической нагрузкой. В отличие от общепромышленных двигателей, данный крановый электродвигатель рассчитан на эксплуатацию в сложных условиях строительных площадок, цехов и открытых складов.

Основные технические особенности электродвигателя кранового MTH включают высокий пусковой и максимальный моменты, что критично для преодоления инерции груза. Модель 312-8 имеет номинальную мощность 11 кВт при частоте вращения 705 об/мин. Наличие фазного ротора позволяет эффективно регулировать скорость и момент в широком диапазоне с помощью роторных резисторов, что является стандартным решением для крановых приводов. Купить электродвигатель крановый с такими характеристиками – значит получить проверенное решение для ответственных механизмов.

Серия MTH отличается высокой степенью защиты IP54, обеспечивающей стойкость к проникновению пыли и водяных брызг. Это позволяет использовать данный электродвигатель крановый MTH 312-8 не только в закрытых помещениях, но и под навесами на открытых площадках. Гарантия и возможность быстрой отгрузки со склада в Москве делают его привлекательным выбором для промышленных предприятий.

Вес, габариты, код ТН ВЭД, ГОСТ

Надежный трудяга промышленности

Если бы краны были людьми, то электродвигатель крановый MTH 312-8 был бы тем самым неутомимым докером, который в любую погоду перемещает тонны грузов, не жалуясь на тяжесть труда. Его рабочее место – подъемный кран, а его девиз: «Поднять, переместить, опустить – и снова в бой!».

Технические характеристики

Принцип работы

Электродвигатель крановый MTH 312-8, как и любой асинхронный двигатель с фазным ротором, работает на основе создания вращающегося магнитного поля статором. Трехфазное напряжение питания подается на обмотки статора, что приводит к возникновению магнитного потока, вращающегося с синхронной скоростью. Это поле индуцирует токи в обмотках фазного ротора, которые, в свою очередь, создают собственное магнитное поле ротора. Взаимодействие этих полей создает электромагнитный момент, приводящий ротор во вращение.

Ключевое отличие кранового электродвигателя MTH от двигателей с короткозамкнутым ротором – наличие выведенных на контактные кольца обмоток ротора. Это позволяет включать в цепь ротора пуско-регулировочные резисторы. При пуске сопротивление в цепи ротора максимально, что позволяет снизить пусковой ток и увеличить пусковой момент, что критически важно для плавного и уверенного подъема тяжелых грузов краном. По мере разгона сопротивление постепенно уменьшается, позволяя двигателю выходить на рабочую характеристику.

Такой принцип обеспечивает работу электродвигателя кранового MTH 312-8 в тяжелых повторно-кратковременных режимах с частыми пусками, остановками и реверсами. Высокая перегрузочная способность (кратность максимального момента равна 3) гарантирует стабильную работу даже при кратковременных пиковых нагрузках, характерных для грузоподъемных операций.

Не экономьте на заземлении

Типичная ошибка при монтаже – пренебрежительное отношение к заземлению корпуса кранового электродвигателя. Даже при исправной изоляции наводки и статический потенциал могут создавать опасность для персонала и вызывать ложные срабатывания защиты. Надежное заземление через отдельную шину – не формальность, а обязательное условие безопасной эксплуатации.

Температурный режим и срок службы

Электродвигатель крановый MTH 312-8 рассчитан на эксплуатацию в диапазоне температур окружающей среды от –40°C до +40°C для климатического исполнения УХЛ и от –50°C до +40°C для У1. Класс изоляции F гарантирует нормальную работу при нагреве обмоток до +155°C. Соблюдение температурного режима – залог длительного ресурса.

Срок службы двигателя MTH 312-8 в значительной степени зависит от условий эксплуатации: интенсивности рабочих циклов, качества питающего напряжения, своевременности технического обслуживания и чистоты окружающего воздуха. При соблюдении всех требований ГОСТ и рекомендаций производителя ресурс до капитального ремонта измеряется десятками тысяч часов наработки.

Снижение температуры окружающей среды ниже –40°C требует применения специальных морозостойких смазок в подшипниках. Перегрев свыше допустимых +155°C для изоляции класса F ведет к ускоренному старению изоляционных материалов и резкому сокращению срока службы обмоток.

Область применения

Область применения электродвигателя кранового MTH 312-8 охватывает все отрасли, связанные с подъемом и перемещением грузов. В машиностроении и металлообработке он используется для привода мостовых, козловых и консольных кранов в цехах. Автомобильная промышленность применяет его на сборочных линиях. В горнодобывающей и нефтегазовой отрасли этот двигатель работает на лебедках и вспомогательных подъемных механизмах.

В строительстве он приводит в движение механизмы башенных кранов. В деревообработке и текстильной промышленности используется на внутрицеховых кранах-балках. Химическая промышленность и ЖКХ также применяют такие двигатели на крановом оборудовании складов и ремонтных баз. Таким образом, купить электродвигатель крановый MTH – значит оснастить надежным приводом практически любой грузоподъемный механизм промышленного назначения.

Современные технологии

Интеграция крановых электродвигателей MTH в концепцию Индустрии 4.0 открывает новые возможности. Оснащение двигателя датчиками вибрации, температуры и энергопотребления позволяет реализовать систему предиктивного мониторинга состояния. Данные в реальном времени поступают на ПЛК крана, где анализируются с помощью алгоритмов IoT. Это позволяет прогнозировать необходимость обслуживания подшипников или щеточного узла, предотвращая внезапные остановки. В перспективе такие двигатели смогут работать в составе автоматизированных крановых систем, управляемых коботами для точного позиционирования и перемещения грузов.

Обслуживание и ремонт

Правильное обслуживание – основа длительной и надежной работы электродвигателя кранового MTH 312-8. Регламентные работы включают периодическую проверку состояния щеточного аппарата (износ, прилегание, давление), контактных колец (чистоту поверхности), подшипниковых узлов (температуру, шум, вибрацию) и состояние изоляции обмоток. Регулярная очистка корпуса от пыли и грязи способствует улучшению теплоотвода.

Для продления срока службы критически важно соблюдать режимы пуска и торможения, избегая резких рывков и перегрузок сверх номинала. Не менее важно качество питающего напряжения: несимметрия и колебания напряжения ускоряют износ изоляции и приводят к перегреву. Наиболее быстро изнашивающимися элементами являются щетки графитовые (размер 25x10x40 мм) и подшипники качения.

Ремкомплект или ЗИП

Для оперативного ремонта и обслуживания кранового электродвигателя MTH рекомендуется иметь в запасе стандартный ремонтный комплект (ЗИП). В его состав, как правило, входят быстроизнашиваемые и сменные детали: комплект щеток графитовых (размер 25x10x40 мм), уплотнительные прокладки фланцевых соединений, крепежные элементы (болты, гайки, шайбы). Для подшипниковых узлов (подшипники 6313-RZ/C3 и 6313/Z1/C3) рекомендуется держать в запасе сменные подшипники с аналогичным обозначением и смазку, соответствующую температурному режиму эксплуатации. Оригинальный ЗИП для электродвигателя кранового MTH 312-8 можно заказать у поставщика.

Аналоги устройства

На рынке представлены различные модели крановых электродвигателей с фазным ротором, которые можно рассматривать как аналоги по функционалу и характеристикам:

1. Серия DMT – асинхронные крановые двигатели схожих габаритов и мощности, но с другими конструктивными особенностями крепления.
2. Модель KMR – двигатель с фазным ротором, рассчитанный на аналогичные режимы S3, отличающийся системой охлаждения.
3. Электродвигатель серии MTF – аналог с короткозамкнутым ротором для менее тяжелых режимов работы.
4. Исполнение MTH 311-8 – модель предыдущего типоразмера с мощностью 7.5 кВт.
5. Вариант MTH 313-8 – модель следующего типоразмера с повышенной мощностью около 15 кВт.

Условное обозначение

Экономические выгоды

Инвестиция в качественный электродвигатель крановый, такой как MTH 312-8 от Гидромаш, окупается за счет снижения эксплуатационных расходов. Его высокая надежность и устойчивость к перегрузкам минимизируют дорогостоящие простои кранового оборудования. Эффективный КПД (81,4%) и оптимизированные рабочие характеристики способствуют экономии электроэнергии. Длительный межремонтный период и доступность запчастей сокращают затраты на техобслуживание. В итоге снижаются совокупные затраты на владение, повышается общая рентабельность производственной линии и улучшается показатель ROI для всего предприятия.

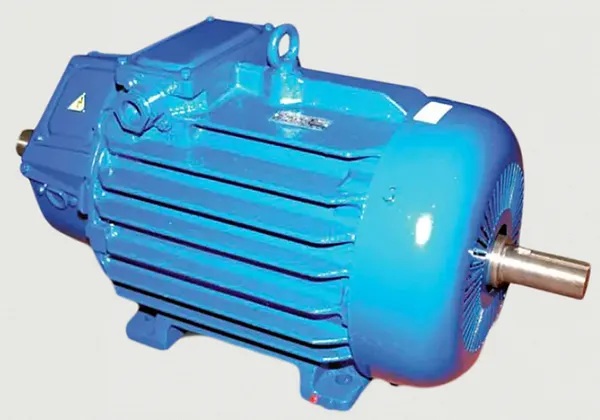

Изображения

Габаритные и присоединительные размеры

Общие габариты электродвигателя кранового MTH 312-8 составляют 450 мм (высота) × 870 мм (длина) × 355 мм (глубина/ширина). Диаметр вала составляет 50 мм, а диаметр фланца (для исполнений IM2001, IM2002) – 350 мм. Данный типоразмер позволяет устанавливать крановый электродвигатель на стандартные площадки крановых механизмов.

Станина двигателя предусматривает несколько вариантов крепления для гибкости монтажа: IM 1001 (лапы и вал), IM1002 (два конца вала и лапы), IM2001 (лапы и фланец), IM2002 (два конца вала и фланец с лапами). Это позволяет интегрировать двигатель в различные конструкции подъемно-транспортного оборудования даже при ограниченном монтажном пространстве.

Примеры заказа

Модель Электродвигатель крановый MTH 312-8 IM1001 У1 – базовое исполнение на лапах с одним концом вала для умеренного климата.

Модель Электродвигатель крановый MTH 312-8 IM2002 УХЛ – исполнение с фланцем и двумя концами вала для холодного климата.

Модель Электродвигатель крановый MTH 312-8 IM1002 – исполнение на лапах с двумя концами вала для привода двух независимых механизмов.

Адаптация к российским условиям

Электродвигатель крановый MTH 312-8 полностью адаптирован для суровых российских реалий. Климатические исполнения У1 и УХЛ позволяют работать при температурах от –50°C до +40°C. Конструкция и материалы рассчитаны на совместимость с отечественными системами электроснабжения, допускающими некоторые колебания напряжения и частоты. Двигатель готов к длительной эксплуатации в условиях повышенной запыленности и средней влажности, характерных для промышленных объектов, строительных площадок и объектов ЖКХ по всей территории России и стран СНГ.

Работа в экстремальных условиях

Электродвигатель крановый серии MTH, включая модель 312-8, спроектирован с запасом прочности для работы в сложных условиях. Использование подшипников с индексом C3 (увеличенный радиальный зазор) и морозостойких смазок обеспечивает работоспособность при отрицательных температурах до –40°C и ниже. Класс защиты IP54 гарантирует защиту от пыли и водяных брызг, что позволяет эксплуатацию под навесами на открытом воздухе.

Возможность технического обслуживания и диагностики в полевых условиях заложена в самой конструкции: доступ к щеточному аппарату и контактным кольцам относительно прост, а стандартизированные подшипники (6313) широко распространены. Это делает крановый электродвигатель MTH надежным выбором для удаленных объектов, где оперативный выезд специалистов затруднен.

Возможность работы на Марсе или Луне

Если бы на Марсе или Луне вдруг понадобилось построить кран для перемещения реголита, электродвигатель крановый MTH 312-8 имел бы хорошие шансы. Его климатическое исполнение У1 охватывает диапазон от –50°C, что близко к марсианской ночи. Класс изоляции F выдержал бы нагрев в разреженной атмосфере. Главной проблемой оставалось бы отсутствие трехфазной сети 380 В, но для истинных инженеров это — лишь вопрос постройки соответствующего генератора. Его надежность, проверенная земными стройками, точно не подвела бы и на другой планете.

Часто задаваемые вопросы

Какой режим работы у электродвигателя кранового MTH 312-8?
Основной режим работы – повторно-кратковременный S3 с продолжительностью включения (ПВ) 40%. Это означает, что двигатель рассчитан на циклы работы (включение под нагрузкой) продолжительностью 4 минуты из каждых 10 минут, что типично для крановых механизмов.

Можно ли использовать этот двигатель для привода вентилятора или насоса?
Технически – да, но экономически и технически нецелесообразно. Электродвигатель крановый MTH оптимизирован и имеет запас по моменту для тяжелых пусков и перегрузок, характерных для подъема грузов. Для вентиляторов и насосов, работающих в продолжительном режиме S1, более эффективны и дешевы общепромышленные двигатели.

Как осуществляется доставка электродвигателя кранового MTH 312-8?
Доставка возможна во все регионы России и страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка производится со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Сроки и стоимость доставки уточняйте у менеджера.

Что входит в гарантию на электродвигатель?
Гарантия от производителя составляет 12 месяцев со дня отгрузки и распространяется на отсутствие заводских дефектов материалов и изготовления. Гарантийные обязательства действуют при соблюдении условий транспортировки, хранения, монтажа и эксплуатации, указанных в технической документации.
