| Мощность | 30 |
| Частота, об/мин | 1000 |
| Вес, кг | 311 |

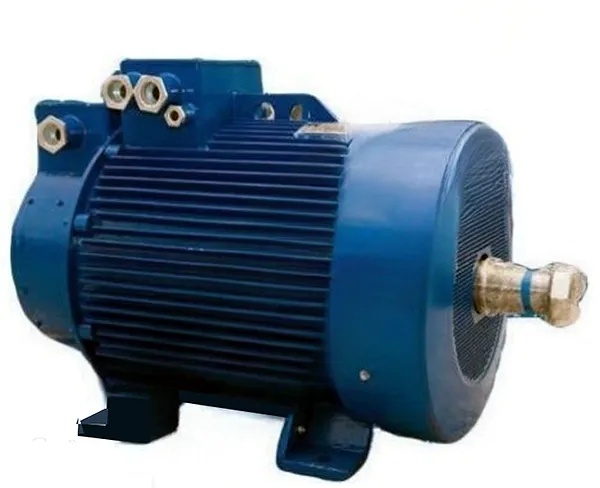

Крановый электродвигатель 4МТ 200LB6 – это надежный асинхронный двигатель с фазным ротором, предназначенный для приводов подъемно-транспортного оборудования. Он обеспечивает высокий момент и плавную регулировку скорости, что делает его оптимальным выбором для металлургии и машиностроения. Модель отличается повышенным ресурсом и возможностью работы в тяжелых режимах.
Крановый электродвигатель 4МТ 200LB6 представляет собой мощный и надежный приводной агрегат, специально разработанный для эксплуатации в составе мостовых, козловых и консольных кранов. Основной задачей, которую выполняет данный электродвигатель, является обеспечение вращения механизмов подъема и перемещения грузов в условиях циклических нагрузок и частых пусков.
Электродвигатель крановый 4МТ 200LB6 отличается от общепромышленных аналогов конструкцией, оптимизированной для повторно-кратковременных режимов работы (S3). Наличие фазного ротора открывает возможности для плавной регулировки частоты вращения с помощью резисторов или современных частотных преобразователей, что критически важно для точного позиционирования грузов.
Заказать данный крановый электродвигатель выгодно благодаря его высокой термической стойкости (класс изоляции Н до +180°C) и защите IP54, обеспечивающей работоспособность в запыленных цехах. Его ключевыми техническими особенностями являются номинальная мощность 30 кВт, частота вращения 960 об/мин и высокая перегрузочная способность по моменту.
При выборе кранового электродвигателя для вашего проекта, именно модель 4МТ 200LB6 предлагает оптимальный баланс мощности, надежности и приспособленности к суровым промышленным условиям. Его цена оправдана длительным сроком службы и минимальными требованиями к обслуживанию.
Для цехового крановщика этот электродвигатель — все равно что стальной конь для рыцаря: может долго таскать неподъемные грузы, терпит жару и холод, а если устал — его можно остановить, отрегулировать скорость и снова в бой. Главное — вовремя менять щетки (кольца ротора), и ваш «конь» прослужит верой и правдой не один десяток лет.
| Параметр | Значение |
|---|---|
| Тип двигателя | Асинхронный, трехфазный, с фазным ротором |
| Номинальная мощность | 30 кВт |
| Номинальная частота вращения | 960 об/мин |
| Номинальное напряжение (основное) | 380 В (50 Гц) |
| Номинальный ток (при 380В) | 66 А |
| Номинальный крутящий момент | 298 Н·м |
| КПД | 87% |
| Коэффициент мощности (cos φ) | 0.79 |
| Максимальный момент / Номинальный момент | 2.8 |
| Номинальный ток ротора | 72 А |
| Напряжение ротора | 273 В |
| Режим работы | S3 (ПВ 40%). Допускается S2, S3 с другим ПВ |
| Степень защиты корпуса | IP54 |
| Класс нагревостойкости изоляции | Н (до +180°C) |
| Монтажное исполнение | IM1003 (на лапах) |
| Масса (приблизительно) | 300 кг |
Принцип работы кранового электродвигателя 4МТ 200LB6 основан на явлении вращающегося магнитного поля. При подаче трехфазного напряжения на обмотки статора создается магнитное поле, которое индуцирует токи в обмотке фазного ротора. Взаимодействие этих полей создает вращающий момент на валу двигателя.
Наличие фазного ротора — ключевое отличие кранового электродвигателя от короткозамкнутого. К контактным кольцам ротора можно подключать внешние резисторы или схемы управления. Изменяя сопротивление в цепи ротора, можно регулировать скорость и момент двигателя, делая его идеальным для крановых механизмов, требующих плавного пуска и точного контроля скорости опускания груза.
Повторно-кратковременный режим работы (S3) означает, что двигатель рассчитан на циклы работы с паузами. Это позволяет ему эффективно отводить тепло, накопленное во время активной фазы, и сохранять высокую надежность при частых пусках и остановках. Именно такой режим характерен для крановой работы.
Самая распространенная ошибка при первом запуске нового кранового электродвигателя — попытка включить его напрямую в сеть, как обычный асинхронный двигатель. Это приведет к огромным пусковым токам (в 5-7 раз выше номинала) и рывку механизма. Для плавного пуска и регулировки обязательно используйте штатную схему с резисторами в цепи ротора или современный частотный преобразователь, специально подобранный для двигателей с фазным ротором.
Крановый электродвигатель 4МТ 200LB6 рассчитан на работу в широком диапазоне температур окружающей среды — от –40°C до +40°C. Однако, ключевым параметром является температура нагрева его внутренних компонентов. Благодаря классу изоляции Н, активные части двигателя могут нагреваться до +180°C без потери работоспособности.
Срок службы кранового электродвигателя в значительной степени зависит от качества электроснабжения (отсутствие скачков напряжения), чистоты и температуры окружающего воздуха, а также от соблюдения режимов работы. При правильной эксплуатации, своевременном техобслуживании (чистка, проверка щеточного узла, подтяжка соединений) ресурс данного двигателя может превышать 20 лет, особенно при работе в закрытых отапливаемых помещениях.
Крановый электродвигатель 4МТ 200LB6 находит широкое применение в отраслях, где используются грузоподъемные механизмы. В машиностроении и металлообработке он приводит в движение механизмы подъема мостовых кранов для перемещения тяжелых заготовок и станков. В металлургической промышленности он незаменим на разливочных кранах и манипуляторах.
В строительстве и горнодобывающей промышленности такие двигатели устанавливаются на козловые и консольные краны для перемещения строительных материалов и сырья. В автомобильной промышленности и текстильной промышленности они могут использоваться на внутризаводских подъемниках и транспортных системах. Даже в сфере ЖКХ подобные двигатели могут приводить в действие механизмы крупных котельных или очистных сооружений. Это делает покупку кранового электродвигателя 4МТ 200LB6 универсальным решением для модернизации или ремонта подъемной техники.
Несмотря на классическую конструкцию, крановый электродвигатель 4МТ 200LB6 идеально интегрируется в концепцию Industry 4.0. Оснащенный датчиками вибрации и температуры, подключенный к ПЛК через современный преобразователь частоты с фазным ротором, он становится «умным» элементом системы. Это позволяет удаленно мониторировать его состояние, прогнозировать необходимость обслуживания щеточного узла по косвенным данным (падение cos φ, рост гармоник) и даже использовать в совместной работе с коботами на автоматизированных складах, где требуется сверхточное позиционирование грузов с плавным регулированием скорости.
Для продления срока службы кранового электродвигателя необходимо регулярно проводить его техническое обслуживание. Основные операции включают в себя визуальный осмотр, проверку натяжения ременных передач (если они есть), измерение сопротивления изоляции и подтяжку контактных соединений. Важно обеспечить чистоту корпуса и отсутствие препятствий для вентиляции.
Быстрее всего изнашивается щеточный аппарат — графитовые щетки и контактные кольца ротора. Их состояние нужно проверять не реже раза в полгода при интенсивной эксплуатации, при необходимости производить замену щеток и шлифовку колец. Также со временем может потребоваться замена подшипников качения, что является капитальным видом ремонта.
Для оперативного ремонта и технического обслуживания рекомендуется иметь под рукой ремонтный комплект (ЗИП). В его состав обычно входят быстровынимаемые или быстроизнашиваемые детали: комплект щеток (графитовых) соответствующего размера и марки, щеткодержатели, контактные болты и гайки для токосъемных колец, уплотнительные прокладки крышек подшипниковых узлов. Для капитального ремонта может потребоваться комплект подшипников (радиальных шариковых или роликовых). Заказать оригинальный ЗИП для кранового электродвигателя 4МТ 200LB6 можно у нас.
На рынке представлен ряд аналогов и модификаций, схожих по характеристикам и назначению:
1. 4МТ 180LB6 – модель предыдущего габарита с меньшей мощностью (22 кВт) для механизмов с меньшей нагрузкой.
2. 4МТ 225LB6 – модель следующего габарита с повышенной мощностью (до 45 кВт) для более тяжелых кранов.
3. Двигатели серии 5МТ – модернизированное семейство с улучшенными энергетическими показателями и возможностью комплектации встроенными датчиками.
4. Электродвигатели с короткозамкнутым ротором серии 4АМ (крановые исполнения) – для приводов, не требующих регулировки скорости в широком диапазоне.
5. Исполнение IM1004 (с двумя концами вала) – вариант кранового электродвигателя 4МТ 200LB6 для подключения двух независимых механизмов (например, подъем и тележка).
| Элемент кода | Значение и расшифровка |
|---|---|
| 4МТ | Серия асинхронных электродвигателей с фазным ротором кранового типа. |
| 200 | Габарит (условный размер) по высоте оси вращения. Соответствует определенным установочным размерам. |
| L | Условное обозначение длины сердечника статора (установочный размер по длине). |
| B | Конструктивное исполнение по способу монтажа (в данном случае IM1003 – на лапах). |
| 6 | Количество пар полюсов. «6» соответствует синхронной частоте 1000 об/мин и номинальной 960 об/мин. |
Инвестиция в качественный крановый электродвигатель 4МТ 200LB6 — это прямое уменьшение операционных расходов. Высокий КПД (87%) снижает потребление электроэнергии. Надежность конструкции и класс изоляции Н минимизируют простои из-за поломок и перегрева. Длительный ресурс (20+ лет) увеличивает межремонтный интервал и отодвигает момент капитальных вложений в замену всего привода. В итоге, ROI вашей покупки измеряется не только в сэкономленных киловаттах, но и в тысячах часов бесперебойной работы кранового хозяйства.
Габаритный размер «200» определяет высоту оси вращения вала двигателя. Модель в исполнении IM1003 (монтаж на лапах) имеет характерные посадочные отверстия в лапах для крепления к раме или редуктору. Ориентировочные общие габариты: длина (с валом) около 800-900 мм, ширина и высота – по 500-600 мм. Точные размеры (межосевые расстояния отверстий в лапах, диаметр вала, его вылет) необходимо уточнять по чертежам конкретного исполнения.
Присоединение силовых кабелей осуществляется через специальную коробку выводов, расположенную, как правило, сверху корпуса. Для подключения цепи ротора к щеткодержателям используются гибкие медные шины или кабели. Монтаж в ограниченном пространстве возможен, но требует обеспечения свободного доступа для обслуживания щеточного узла и обеспечения эффективного охлаждения.
Модель Электродвигатель крановый 4МТ 200LB6 IM1003 380В – базовое исполнение для сети 380В, монтаж на лапах.
Модель Электродвигатель крановый 4МТ 200LB6 IM1004 660В – исполнение с двумя концами вала для сети 660В.
Модель Электродвигатель крановый 4МТ 200LB6 IP55 – заказ с повышенной степенью защиты от пыли и влаги.
Крановый электродвигатель 4МТ 200LB6 создан с учетом специфики эксплуатации в России и странах СНГ. Его конструкция рассчитана на работу в широком температурном диапазоне, характерном для наших широт – от сибирских морозов до летней жары в цехах. Он совместим с отечественными сетями 380В/50Гц и рассчитан на возможные колебания напряжения. Двигатель готов к работе в условиях промышленной запыленности и повышенной влажности, что делает его идеальным выбором для объектов ЖКХ, машиностроения и металлургии РФ.
Крановый электродвигатель 4МТ 200LB6 способен работать в экстремальных условиях, например, в неотапливаемых пролетах при температурах до –40°C, при условии использования соответствующих морозостойких смазок в подшипниках. Высокий класс нагревостойкости изоляции (H) позволяет ему выдерживать перегрузки и работу в жарких цехах с плохой вентиляцией.
Его конструкция, включая прочный литой корпус и защиту IP54, обеспечивает устойчивость к вибрациям, попаданию пыли и брызг воды. При грамотной эксплуатации и своевременном обслуживании (чистка, проверка состояния изоляции), диагностику и даже мелкий ремонт можно проводить непосредственно на объекте, минимизируя время простоя дорогостоящего кранового оборудования.
Если бы нам понадобилось запустить мостовой кран в марсианской колонии, крановый электродвигатель 4МТ 200LB6 был бы в списке кандидатов. Его класс изоляции Н справился бы с перепадами температур в марсианской атмосфере. Корпус IP54 защитил бы от мелкой марсианской пыли. А возможность работы от широкого диапазона напряжений (220-660В) позволила бы адаптироваться к локальной энергосистеме. Правда, для вакуума Луны потребовался бы дополнительный кожух, но его надежность и ремонтопригодность «на коленке» точно оценили бы первые лунные монтажники.
Какой режим работы S3 означает для кранового электродвигателя?
Режим S3 (повторно-кратковременный) означает, что двигатель рассчитан на работу в циклах «включен – выключен – пауза». Это типично для кранов: двигатель работает при подъеме/перемещении груза, затем отключается или работает на холостом ходу. ПВ 40% означает, что время работы составляет 40% от длительности цикла, а 60% — время паузы. Это позволяет двигателю охлаждаться между включениями.
Можно ли регулировать скорость этого двигателя?
Да, возможность плавной регулировки скорости — одно из главных преимуществ кранового электродвигателя с фазным ротором, такого как 4МТ 200LB6. Регулировка осуществляется изменением сопротивления в цепи ротора с помощью резисторов или, что более современно, с использованием специализированных частотных преобразователей, рассчитанных на работу с фазным ротором.
Как производится доставка и сколько она стоит?
Мы организуем доставку кранового электродвигателя по всей России (включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Стоимость и сроки зависят от региона, веса и выбранного способа перевозки (автотранспорт, ж/д). Точный расчет предоставит менеджер после оформления заказа.
Что входит в гарантию и какова ее длительность?
Гарантия на крановый электродвигатель 4МТ 200LB6 от производителя составляет 12 месяцев с момента отгрузки со склада. Она распространяется на заводские дефекты материалов и изготовления. Для сохранения гарантии необходимо соблюдение правил транспортировки, монтажа и эксплуатации, указанных в паспорте изделия.
Выбирая, где купить надежный крановый электродвигатель, обратите внимание на предложение от «Гидромаш». Мы поставляем оригинальное оборудование с гарантией 12 месяцев и обеспечиваем полное соответствие заявленным характеристикам. Наши клиенты ценят возможность быстрой отгрузки кранового электродвигателя 4МТ 200LB6 со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Мы предлагаем конкурентную цену и организуем оперативную доставку по России и странам СНГ. Чтобы заказать и уточнить актуальное наличие, свяжитесь с нашими менеджерами.
