| Мощность | 30 |
| Частота, об/мин | 750 |
| Вес, кг | 390 |

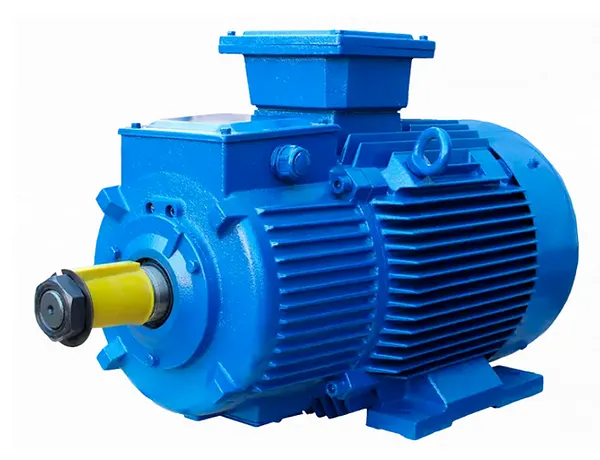

Крановый электродвигатель MTH 511-8 — мощный трёхфазный асинхронный агрегат с фазным ротором, разработанный специально для работы в составе грузоподъёмных механизмов. С номинальной мощностью 30 кВт и высокой степенью защиты IP54 он обеспечивает надёжную и бесперебойную работу тельферов, лебёдок и кранов в различных промышленных условиях.
Крановый электродвигатель MTH 511-8 представляет собой специализированный силовой агрегат, предназначенный для цикличной работы с частыми пусками и реверсами. Его ключевая функция — преобразование электрической энергии в механическую для привода механизмов подъёма и перемещения грузов. Основными преимуществами этой модели перед стандартными общепромышленными двигателями являются повышенный пусковой момент, устойчивость к перегрузкам и оптимизированная конструкция для работы в повторно-кратковременном режиме.
Отличительной особенностью кранового электродвигателя MTH 511-8 является наличие фазного ротора, что позволяет плавно регулировать скорость и момент в широком диапазоне с помощью внешнего пуско-регулирующего сопротивления. Это делает его незаменимым для точного позиционирования грузов. Двигатель рассчитан на питание от трёхфазной сети 220/380 В частотой 50 Гц и отличается высоким коэффициентом полезного действия — порядка 86,8%, что обеспечивает энергоэффективность.
Конструкция кранового электродвигателя MTH 511-8 обеспечивает его стабильную работу в условиях вибрации, запылённости и умеренной влажности. Он предназначен для интеграции в крановые установки башенного, мостового и консольного типа, а также в тельферы и лебёдки. Надёжность, проверенная временем, и доступность запасных частей делают этот электродвигатель оптимальным выбором для модернизации и ремонта существующих грузоподъёмных систем.
Как говорят опытные крановщики: «Настоящий крановый электродвигатель MTH 511-8 работает так надёжно, что кажется, будто он не гудит под нагрузкой, а тихонько мурлыкает от удовольствия». Его устойчивая работа — залог спокойствия оператора и сохранности груза.
| Параметр | Значение |
|---|---|
| Номинальная мощность | 30 кВт |
| Тип двигателя | Асинхронный трёхфазный с фазным ротором (крановый) |
| Номинальная частота вращения вала | 750 об/мин |
| Фактическая частота вращения | 724 об/мин |
| Напряжение питания | 220/380 В |
| Номинальный ток статора (Iн) | 72 А |
| КПД | 86,8% |
| Коэффициент мощности (cos φ) | 0,74 |
| Кратность максимального момента (Mmax/Mн) | 2,9 |
| Момент инерции ротора | 1,05 кг·м² |
| Напряжение ротора | 290 В |
| Степень защиты (IP) | IP54 |
| Климатическое исполнение | У1, УХЛ |
| Диаметр вала | 70 мм |
| Масса (приблизительная) | 500 кг |
Принцип действия кранового электродвигателя MTH 511-8 основан на явлении возникновения вращающегося магнитного поля в статоре при подаче трёхфазного напряжения. Это поле, пересекая обмотки фазного ротора, наводит в них ЭДС. При замыкании обмоток ротора на внешнее сопротивление (пусковой реостат) в цепи возникают токи, взаимодействие которых с магнитным полем статора создаёт электромагнитный момент, приводящий ротор во вращение.
Использование фазного ротора с выведенными концами на контактные кольца является ключевым для крановых применений. Это позволяет вводить в цепь ротора дополнительное активное сопротивление, что даёт возможность плавно изменять пусковой момент и регулировать скорость вниз от номинальной. Такой крановый электродвигатель MTH 511-8 обеспечивает мягкий пуск механизма без рывков и точную остановку груза, что критически важно для безопасности и сохранности перевозимых материалов.
В установившемся режиме работы, после вывода пусковых сопротивлений, крановый электродвигатель MTH 511-8 работает по характеристикам, близким к асинхронному двигателю с короткозамкнутым ротором, обеспечивая высокий КПД. Способность выдерживать многократные пуски и реверсы, а также работать с перегрузками, заложена в его конструкцию: усиленные подшипниковые узлы, повышенный класс теплостойкости изоляции обмоток и надёжная система вентиляции.
Распространённая ошибка — замена кранового электродвигателя MTH 511-8 на общепромышленный аналогичной мощности. Это приводит к резким пускам, повышенному износу механической части привода (редукторов, тормозов) и, как следствие, к преждевременным поломкам и простоям. Правильный выбор именно специализированного кранового электродвигателя — залог долгой и безопасной эксплуатации всей подъёмной установки.
Крановый электродвигатель MTH 511-8 рассчитан на эксплуатацию в широком температурном диапазоне, определённом климатическим исполнением У1 (для умеренного климата) и УХЛ (для холодного климата). Рабочий диапазон температур окружающего воздуха составляет от -40°C до +40°C. Нагрев обмоток в продолжительном режиме номинальной нагрузки не превышает допустимого для класса изоляции F, что соответствует +155°C.
Качество изоляционных материалов и применяемых смазок в подшипниковых узлах напрямую влияет на ресурс двигателя. Использование некондиционных или нерегламентированных смазочных материалов может привести к перегреву подшипников и их преждевременному выходу из строя. При соблюдении условий эксплуатации, регулярном техническом обслуживании и использовании качественных рабочих жидкостей ресурс кранового электродвигателя MTH 511-8 может достигать 15-20 лет.
Крановый электродвигатель MTH 511-8 находит применение в отраслях, где требуются надёжные и мощные приводы для грузоподъёмных операций. В машиностроении и металлообработке он устанавливается на мостовых и консольных кранах для перемещения заготовок и готовых изделий. В строительстве этот двигатель является сердцем башенных кранов и строительных подъёмников. В логистике и складском хозяйстве он приводит в действие тельферы и электрические лебёдки.
В горнодобывающей промышленности и металлургии крановый электродвигатель MTH 511-8 используется для работы кранов в условиях повышенной запылённости. В нефтегазовой отрасли подобные агрегаты могут применяться на погрузочных эстакадах. В деревообработке и текстильной промышленности они обеспечивают перемещение рулонов и паллет. В сфере ЖКХ такой двигатель может использоваться в ремонтных и подъёмных устройствах. Его универсальность и адаптивность делают этот крановый электродвигатель ключевым компонентом для автоматизации тяжелых работ.
Интеграция кранового электродвигателя MTH 511-8 в современные автоматизированные системы — это реальность. Через системы частотного преобразования и программируемые логические контроллеры (ПЛК) он может стать частью концепции Industry 4.0. Датчики контроля температуры обмоток и подшипников, вибрации позволяют осуществлять предиктивную диагностику, предотвращая внезапные отказы. Управление таким двигателем может быть реализовано дистанционно, а его состояние — отслеживаться через IoT-платформы для оптимизации графика техобслуживания.
Продление срока службы кранового электродвигателя MTH 511-8 достигается регулярным плановым обслуживанием. Основные мероприятия включают визуальный контроль целостности корпуса и проводки, проверку состояния щёткодержателей и колец ротора, измерение сопротивления изоляции обмоток, проверку и замену смазки в подшипниках в соответствии с регламентом завода-изготовителя. Своевременная замена изношенных щёток предотвращает поджог колец и снижение эффективности.
Наиболее подвержены износу трущиеся части: щётки и контактные кольца ротора. Также в процессе эксплуатации могут потребовать замены подшипники качения (как приводной, так и задний). Регулярная чистка внутренних полостей от пыли и загрязнений, особенно при работе в условиях IP54, помогает поддерживать эффективный теплоотвод и предотвращает перегрев. При серьёзных поломках, таких как межвитковое замыкание или обрыв обмоток, требуется перемотка статора или ротора в специализированной мастерской.
Для оперативного восстановления работоспособности кранового электродвигателя MTH 511-8 рекомендуется иметь комплект быстроизнашиваемых деталей (ЗИП). Стандартный ремкомплект может включать: набор щёток графитовых (размером 32x12.5x50 мм), прокладки и уплотнения для крышек подшипников, крепёжные элементы (болты, шайбы, гайки) определённого класса прочности. Также в список расходников часто входит смазка для подшипников соответствующей марки. Оригинальный ЗИП и ремкомплекты можно заказать у официального поставщика, что гарантирует полное соответствие деталей заводским спецификациям и длительную беспроблемную эксплуатацию после ремонта.
На рынке представлены различные аналоги крановых электродвигателей, различающиеся по конструктивному исполнению и характеристикам. Среди них можно выделить модели с короткозамкнутым ротором меньшей мощности (до 15 кВт) для менее ответственных применений. Существуют модификации с повышенной частотой вращения (1000 об/мин) для приводов с редуктором. Предлагаются крановые двигатели в корпусах с повышенной степенью защиты (IP55, IP65) для работы в условиях высокой влажности или запылённости. Встречаются также исполнения для взрывоопасных сред (Ex-исполнение). Аналоги с встроенным тормозом (электромагнитным или дисковым) для моментальной остановки вала. Для питания от преобразователей частоты доступны модели с векторным управлением и оптимизированными обмотками.
| Элемент кода | Значение |
|---|---|
| MTH | Серия крановых электродвигателей с фазным ротором |
| 5 | Габарит по высоте оси вращения (5-й габарит) |
| 1 | Размер по длине станины (1-й размер) |
| 1 | Размер по установочным размерам (1-й размер) |
| -8 | Количество полюсов обмотки статора (8 полюсов, что соответствует синхронной частоте 750 об/мин) |
Инвестиция в качественный крановый электродвигатель MTH 511-8 напрямую влияет на экономику производства. Его высокая надёжность и адаптированность к циклическим нагрузкам снижают риск внезапных простоев дорогостоящего кранового оборудования. Энергоэффективность (КПД 86,8%) сокращает потребление электроэнергии. Длительный межремонтный интервал и доступность запчастей минимизируют затраты на техническое обслуживание. Всё это вместе приводит к существенному снижению совокупной стоимости владения и повышению рентабельности грузоподъёмных операций.

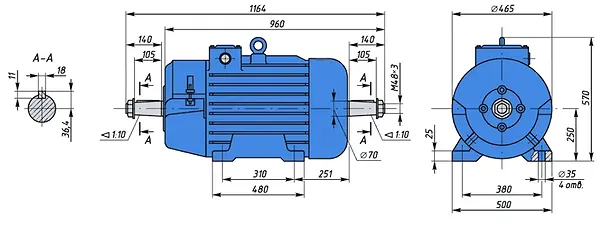

Габаритные размеры кранового электродвигателя MTH 511-8 составляют 575 мм по высоте, 960 мм по длине и 420 мм по ширине (глубине). Эти параметры необходимо учитывать при проектировании места установки в крановой тележке или на раме механизма. Основное присоединение осуществляется через вал диаметром 70 мм, который может быть выполнен в различных исполнениях согласно стандартам IM.
Конкретное исполнение по способу монтажа выбирается из четырёх основных вариантов: IM 1001 (лапы + цилиндрический конец вала), IM 1002 (лапы + два цилиндрических конца вала), IM 2001 (фланец + цилиндрический конец вала) и IM 2002 (фланец + два цилиндрических конца вала). Диаметр фланца составляет 450 мм. Такой выбор вариантов крепления позволяет оптимально интегрировать крановый электродвигатель MTH 511-8 в любую существующую или новую конструкцию грузоподъёмного механизма.
Модель MTH 511-8 У1 IM1001 — крановый электродвигатель MTH 511-8 климатического исполнения У1 с креплением на лапах и одним концом вала.
Модель MTH 511-8 УХЛ IM2001 — крановый электродвигатель MTH 511-8 климатического исполнения УХЛ с креплением на фланце и одним концом вала для работы в холодном климате.
Крановый электродвигатель MTH 511-8 идеально адаптирован для эксплуатации на территории России и стран СНГ. Его климатические исполнения У1 и УХЛ гарантируют стабильную работу как в умеренном, так и в холодном климате при температурах до -40°C. Конструкция рассчитана на работу в условиях возможных перепадов напряжения в промышленных сетях. Двигатель совместим с требованиями нормативной базы РФ и готов к использованию на объектах промышленности, строительства и ЖКХ, где надёжность и неприхотливость являются ключевыми факторами.
Крановый электродвигатель MTH 511-8 в исполнении УХЛ способен сохранять работоспособность при температурах окружающего воздуха до -40°C, что делает его применимым для работы на открытых площадках в северных регионах. Конструкция подшипниковых узлов и выбор смазочных материалов учитывают возможность эксплуатации при низких температурах. Совместимость с отечественными маслами для смазки подшипников упрощает его обслуживание.
Теоретически, крановый электродвигатель MTH 511-8 мог бы стать частью системы жизнеобеспечения лунной базы или марсианского модуля. Его способность работать в вакууме (при условии внешнего охлаждения) и устойчивость к значительным перепадам температур, заложенная в климатических исполнениях, говорят о внушительном запасе прочности. Конечно, для этого потребовалась бы доработка системы изоляции под космическую радиацию и материалов, стойких к лунной пыли, но сам принцип надёжности и бесперебойной работы под экстремальной нагрузкой остался бы неизменным!
Какой тип подключения требуется для кранового электродвигателя MTH 511-8?
Двигатель является трёхфазным асинхронным с фазным ротором и предназначен для питания от сети 220/380 В, 50 Гц. Для его запуска и регулирования скорости требуется комплект пуско-регулирующих сопротивлений, подключаемых к контактным кольцам ротора.
Можно ли использовать этот двигатель для привода лебёдки?
Да, крановый электродвигатель MTH 511-8 идеально подходит для привода лебёдок, тельферов и других грузоподъёмных механизмов, работающих в повторно-кратковременном режиме с частыми пусками и реверсами.
Как осуществляется доставка и в какие города?
Мы осуществляем быструю доставку заказанного оборудования по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан и Туркменистан. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Новосибирске, Казани и Ростове-на-Дону. Сроки и стоимость доставки уточняйте у менеджера.
Входит ли в стоимость установка и настройка?
Поставка осуществляется в виде оборудования. Монтаж, пусконаладка и подключение вспомогательной аппаратуры могут быть организованы как отдельная услуга силами наших сертифицированных партнёров в вашем регионе. Подробности необходимо согласовывать дополнительно.
Выбирая крановый электродвигатель MTH 511-8 у нас, вы получаете не просто оборудование, а надёжного партнёра для своего производства. Мы предлагаем оригинальное оборудование Гидромаш с официальной гарантией 12 месяцев. Наша логистическая сеть обеспечивает возможность быстрой отгрузки со складов в ключевых промышленных центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что позволяет минимизировать сроки получения необходимого узла для замены или модернизации. Оформить заказ, узнать актуальную цену и уточнить наличие кранового электродвигателя MTH 511-8 вы можете, связавшись с нашими менеджерами. Мы обеспечиваем оперативную доставку по России и в страны СНГ, помогая поддерживать ваше производство в рабочем состоянии без простоев.
