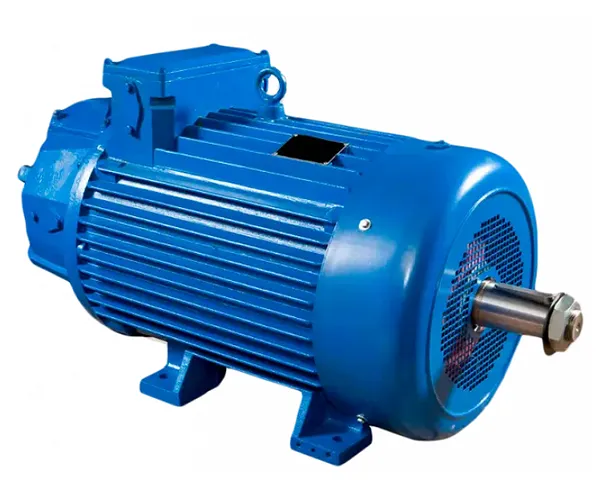

Электродвигатель крановый MTH 412-6

Электродвигатель крановый MTH 412-6 — это надежный асинхронный двигатель с фазным ротором, специально разработанный для работы в составе грузоподъемных механизмов (кранов, лебедок). Его основные преимущества: высокая перегрузочная способность, возможность регулирования скорости и момента, а также надежность в повторно-кратковременных режимах работы. Напряжение питания соответствует стандартным сетям переменного тока — 220/380 В.

Описание и назначение

Крановый электродвигатель MTH 412-6 представляет собой специализированную низковольтную вращающуюся электрическую машину краново-металлургического направления. Этот электродвигатель крановый предназначен для тяжелых условий эксплуатации, характерных для подъемно-транспортного оборудования. Электродвигатель крановый MTH 412-6 способен генерировать большой пусковой момент и выдерживать частые пуски и остановки.

Основное назначение данного электродвигателя кранового — комплектация мостовых, козловых, портальных и других типов кранов, а также лебедок и металообрабатывающего оборудования. Электродвигатель крановый MTH 412-6 благодаря своей конструкции с фазным ротором позволяет плавно регулировать скорость вращения в широком диапазоне. Это делает его незаменимым для механизмов, требующих точного позиционирования грузов. Перегрузочная способность кранового электродвигателя MTH 412-6 обеспечивает надежную работу в момент пиковых нагрузок.

Отличительной особенностью электродвигателя кранового MTH 412-6 является высокая надежность изоляции обмоток статора. Она соответствует классу нагревостойкости H и позволяет выдерживать нагрев до 180°C, что значительно повышает ресурс двигателя в условиях интенсивной эксплуатации. Наиболее оптимальным режимом работы для этого электродвигателя кранового является повторно-кратковременный режим S3 с продолжительностью включения ПВ = 40%. Также допускается работа в кратковременном режиме S2 длительностью 30 или 60 минут. Монтажное исполнение данного кранового электродвигателя стандартное — IM 1003 (горизонтальное крепление на лапах с коническим концом вала).

Вес, габариты, код ТН ВЭД, ГОСТ

От лошадиной силы к электрической мощи

Когда-то тяжелые грузы поднимали с помощью лошадиных лебедок — медленно и ненадежно. Сейчас эту роль взял на себя электродвигатель крановый MTH 412-6. Он так же силен и вынослив, как десяток лошадей, и при этом работает без устали сутки напролет, главное — вовремя менять щетки.

Технические характеристики

Принцип работы

Принцип работы электродвигателя кранового MTH 412-6 основан на создании вращающегося магнитного поля статором, которое индуцирует токи в обмотках фазного ротора. В отличие от двигателей с короткозамкнутым ротором, здесь роторная обмотка выведена на контактные кольца. Это позволяет включать в цепь ротора дополнительные сопротивления (реостаты), тем самым регулируя скорость вращения и момент на валу.

При пуске кранового электродвигателя MTH 412-6 могут поэтапно вводиться сопротивления для ограничения пускового тока и обеспечения плавного разгона механизма. Это особенно важно для кранового оборудования, где толчки и рывки недопустимы. Работа в повторно-кратковременных режимах (S3) с высокой частотой циклов «пуск-работа-остановка» является штатной для данного типа электродвигателя кранового, так как конструкция рассчитана на тепловые и механические нагрузки такого характера.

Типичная ошибка при монтаже

Одна из самых частых ошибок — неправильное сопряжение конического конца вала электродвигателя кранового MTH 412-6 со ступицей нагрузки. Крепление должно быть плотным, без перекосов, с применением специальной смазки для конусных соединений. Несоблюдение этого правила приводит к биению, повышенному износу подшипников и преждевременному выходу двигателя из строя.

Температурный режим и срок службы

Эксплуатационный температурный диапазон для модели MTH 412-6 в исполнении У1 составляет от -45°C до +40°C, а для исполнения УХЛ (холодный климат) — от -60°C до +40°C. Класс нагревостойкости изоляции H гарантирует сохранение рабочих свойств при температуре до 180°C.

Срок службы и ресурс кранового электродвигателя MTH 412-6 напрямую зависят от соблюдения режимов работы (в первую очередь продолжительности включения ПВ) и качества технического обслуживания. При работе в штатном режиме S3 с ПВ=40% и своевременной замене щеток, подшипников и сальников двигатель способен отработать десятки тысяч часов. Попадание влаги, пыли и абразивных частиц внутрь корпуса резко сокращает ресурс.

Область применения

Электродвигатель крановый MTH 412-6 широко применяется в различных отраслях промышленности, где используются грузоподъемные и транспортные механизмы.

В машиностроении и автомобильной промышленности он приводит в движение мостовые краны в цехах. В горнодобывающей промышленности и металлообработке его используют на козловых и портальных кранах для перемещения тяжелых заготовок и материалов. В строительстве он применяется в башенных кранах и лебедках. В нефтегазовой отрасли, химической и текстильной промышленности этот крановый электродвигатель обеспечивает работу перегрузочной техники в условиях агрессивных сред. В сфере ЖКХ и деревообработки его устанавливают на краны для ремонтных работ и складов пиломатериалов. Можно смело заказать данный двигатель для модернизации или ремонта существующего оборудования.

Современные технологии

Интеграция электродвигателя кранового MTH 412-6 в современные системы управления Industry 4.0 открывает новые возможности. Датчики вибрации и температуры, устанавливаемые на корпус и подшипниковые узлы, в сочетании с IoT-платформами позволяют организовать непрерывный мониторинг состояния. Это дает возможность прогнозировать необходимость технического обслуживания (предиктивная диагностика) и предотвращать внезапные остановки крана. Управление через ПЛК (программируемые логические контроллеры) обеспечивает точное позиционирование груза и интеграцию с другими системами автоматизации цеха.

Обслуживание и ремонт

Регламентное обслуживание электродвигателя кранового MTH 412-6 должно проводиться согласно инструкции завода-изготовителя. Основные процедуры включают в себя периодическую очистку от пыли и загрязнений, проверку состояния щеточного аппарата и контактных колец, контроль температуры и вибрации, проверку момента затяжки крепежных элементов.

Продлить срок службы двигателя помогает своевременная замена быстроизнашиваемых деталей, таких как щетки и подшипники. Также необходимо следить за состоянием уплотнений, предотвращающих попадание влаги и смазки внутрь двигателя. Обмотки статора и ротора требуют проверки сопротивления изоляции мегаомметром для предотвращения межвитковых замыканий.

Ремкомплект или ЗИП

Для обеспечения бесперебойной работы рекомендуется иметь в резерве комплект быстроизнашиваемых деталей (ЗИП). В стандартный ремкомплект для кранового электродвигателя MTH 412-6 обычно входят:
- Щетки графитные (размер 32x12.5x50 мм).
- Комплект подшипников качения (со стороны вала: 6315-RZ/C3; со стороны кожуха вентилятора: 6315/Z1/C3).
- Уплотнительные манжеты и сальники.
- Комплект крепежных изделий (болты, гайки, шайбы).
Оригинальные ремкомплекты и ЗИП можно заказать совместно с поставкой самого двигателя.

Аналоги устройства

При подборе аналога для электродвигателя кранового MTH 412-6 важно учитывать ключевые характеристики: мощность 30 кВт, напряжение 220/380 В, наличие фазного ротора, монтажное исполнение IM 1003.
1. Асинхронный крановый двигатель серии АК с фазным ротором, 30 кВт, 1000 об/мин.
2. Крановый электромотор МТН 411-6 мощностью 22 кВт в аналогичном исполнении.
3. Двигатель серии МТК 412-6 с короткозамкнутым ротором (менее регулируемый, но более простой в обслуживании).
4. Электродвигатель крановый в алюминиевом корпусе серии МТАН, 30 кВт, 1000 об/мин.
5. Импортные аналоги (например, европейского производства) с аналогичными параметрами и исполнением IM 1003 или B3.

Условное обозначение

Экономические выгоды

Внедрение надежного кранового электродвигателя MTH 412-6 напрямую влияет на снижение эксплуатационных затрат. Уменьшение простоев кранового оборудования за счет высокой надежности и легкого обслуживания увеличивает общую эффективность производства. Возможность регулирования скорости и момента снижает энергопотребление в номинальных режимах. Длительный ресурс и доступность ремонтных комплектов сокращают затраты на капитальный ремонт и ускоряют окупаемость (ROI) оборудования.

Изображения

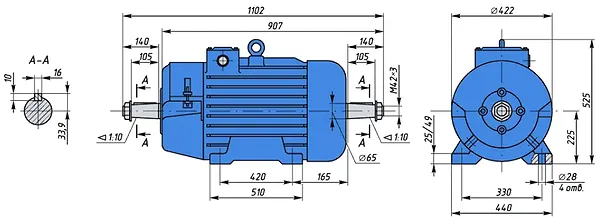

Габаритные и присоединительные размеры

Габаритные размеры электродвигателя кранового MTH 412-6 составляют 560 мм (высота) х 1050 мм (длина) х 420 мм (ширина/глубина). Общая масса двигателя находится в пределах 280-320 кг, что требует применения соответствующего подъемного оборудования для монтажа.

Тип присоединения — фланцевое и лаповое (исполнение IM 1003). Двигатель устанавливается горизонтально на фундаментную раму с помощью лап, в которых предусмотрены отверстия для крепежных болтов. Рабочий конец вала имеет коническую форму диаметром 65 мм, что обеспечивает надежную посадку муфты или шестерни.

Примеры заказа

Модель электродвигателя кранового MTH 412-6 У1 IM 1003 — стандартное исполнение для умеренного климата с креплением на лапах и коническим валом.

Модель кранового электродвигателя MTH 412-6 УХЛ IM 1003 — модификация для холодного климата с расширенным температурным диапазоном.

Адаптация к российским условиям

Электродвигатель крановый MTH 412-6 спроектирован с учетом требований эксплуатации на территории России и стран СНГ. Широкий диапазон климатических исполнений (У1, УХЛ) позволяет ему стабильно работать как в условиях морозной зимы Сибири, так и в умеренном климате центральных регионов. Двигатель рассчитан на работу с учетом возможных перепадов напряжения в промышленных сетях, характерных для объектов ЖКХ и промышленности. Высокая степень защиты IP 55 обеспечивает надежную работу в условиях повышенной запыленности, влажности и наличия твердых частиц.

Работа в экстремальных условиях

Крановый электродвигатель MTH 412-6 в исполнении УХЛ способен работать при температуре окружающей среды до -60°C. Это делает его пригодным для эксплуатации на Крайнем Севере, в горнодобывающих карьерах и других объектах с суровым климатом. Изоляция класса H гарантирует устойчивость к термическим нагрузкам при частых пусках.

Конструкция двигателя предусматривает возможность проведения регламентного обслуживания и диагностики в условиях ограниченного доступа к оборудованию, что часто требуется в полевых условиях. Корпус с высокой степенью защиты оберегает внутренние узлы от агрессивных факторов.

Возможность работы на Марсе или Луне

Если бы на Марсе потребовалось построить мостовой кран, электродвигатель крановый MTH 412-6 мог бы стать для него отличной силовой установкой. Его способность работать в вакууме (после небольшой доработки системы охлаждения) и при низких температурах (исполнение УХЛ выдерживает до -60°C, а на Марсе бывает и холоднее), а также высокая надежность изоляции (класс H) — делают его потенциальным кандидатом для внеземных строек. Главное — обеспечить его стабильным энергоснабжением от местной АЭС.
