| Частота, об/мин | 600 |
| Вес, кг | 715 |

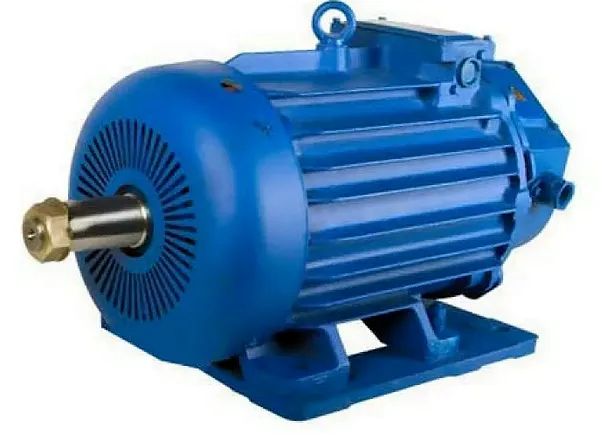

Электродвигатель крановый MTH 611-10 — это трехфазный асинхронный электродвигатель с фазным ротором, специально разработанный для привода грузоподъемных механизмов. Модель MTH 611-10 обеспечивает высокий момент и стабильную работу, отличаясь надежностью, простотой обслуживания и совместимостью со стандартными системами управления.
Электродвигатель крановый MTH 611-10 представляет собой современный и мощный агрегат, предназначенный для эксплуатации в составе кранового и подъемно-транспортного оборудования. Этот электродвигатель крановый MTH 611-10 эффективно работает на башенных и мостовых кранах, тельферах, лебедках и других грузоподъемных механизмах.
Конструкция электродвигателя кранового MTH 611-10 включает прочный и долговечный фазный ротор, что обеспечивает надежный пуск и регулировку скорости в условиях частых пусков и реверсов. По сравнению с аналогами, данный электродвигатель крановый MTH 611-10 выделяется высокой перегрузочной способностью (кратность максимального момента 2.8) и энергоэффективностью (КПД 87%).
Электродвигатель крановый MTH 611-10 рассчитан на длительную работу в двух основных режимах: повторно-кратковременном (S3) и кратковременном (S4). Ключевые технические особенности включают номинальную мощность 45 кВт, напряжение питания 380 В и частоту вращения 578 об/мин. Степень защиты IP54 позволяет использовать электродвигатель крановый MTH 611-10 в запыленных цехах и на открытых площадках под навесом.
Если бы электродвигатель крановый MTH 611-10 строили здания, то они бы стояли веками, не требуя ремонта – настолько проста и надежна его конструкция.
| Параметр | Значение для MTH 611-10 |
|---|---|
| Тип электродвигателя | Асинхронный трехфазный крановый с фазным ротором |
| Мощность, кВт | 45 |
| Частота вращения вала, об/мин | 578 (фактическая), 600 (номинальная) |
| Напряжение, В | 380 |
| Номинальный ток, А | 172 (статора 101) |
| КПД, % | 87 |
| Коэффициент мощности, cos φ | 0.78 |
| Кратность максимального момента Mmax/Mн | 2.8 |
| Момент инерции, кг*м² | 3.98 |
| Напряжение ротора, В | 179 |
| Климатическое исполнение | У1, УХЛ |
| Степень защиты IP | 54 |
| Класс нагревостойкости изоляции | F (до 155°C) |
| Режимы работы | S3 (кратковременный), S4 (повторно-кратковременный) |
| Масса, кг | 840 |
Электродвигатель крановый MTH 611-10 работает по принципу создания вращающегося магнитного поля статором, которое индуцирует ток в обмотках фазного ротора. При подаче трехфазного напряжения на обмотки статора возникает магнитное поле, вращающееся с синхронной скоростью. В обмотках ротора наводится электродвижущая сила, и ротор начинает вращаться, стремясь догнать поле, но с небольшим отставанием (скольжением).
Использование фазного ротора в электродвигателе крановом MTH 611-10 позволяет вводить в цепь ротора дополнительные сопротивления (пуско-регулирующие реостаты), что дает возможность плавного пуска и регулировки скорости вращения. Это критически важно для кранового оборудования, где требуется точное позиционирование груза и работа в режиме частых пусков и остановок.
Давление на подшипниковые узлы и токовая нагрузка напрямую влияют на ресурс и надежность электродвигателя кранового MTH 611-10. При эксплуатации важно контролировать вибрацию, температуру подшипников и стабильность напряжения питания.
Типичная ошибка – подключение электродвигателя кранового MTH 611-10 без проверки состояния и правильной настройки пуско-регулирующей аппаратуры роторной цепи. Это приводит к рывкам при пуске, перегреву и преждевременному износу щеточного узла. Всегда проверяйте контакты и сопротивление в роторной цепи перед первым пуском.
Электродвигатель крановый MTH 611-10 рассчитан на работу в широком диапазоне температур окружающей среды: от -40°C до +40°C для исполнения У1 и от -60°C до +40°C для исполнения УХЛ. Допустимая температура нагрева обмоток при длительной работе соответствует классу изоляции F (до 155°C).
Качество и чистота охлаждающего воздуха (отсутствие абразивной пыли, масляных паров) напрямую влияют на ресурс электродвигателя. При правильном монтаже, своевременном обслуживании (чистка, замена щеток, смазка подшипников) и соблюдении электрических режимов срок службы электродвигателя кранового MTH 611-10 может превышать 15-20 лет.
Электродвигатель крановый MTH 611-10 находит применение в различных отраслях промышленности: машиностроение (приводы кранов и конвейеров в цехах), автомобильная промышленность (подъемники на сборочных линиях), горнодобывающая промышленность (приводы лебедок и шахтных подъемников), нефтегазовая отрасль (вспомогательные подъемные механизмы), металлообработка (краны для перемещения заготовок), деревообработка (кран-балки на складах пиломатериалов), химическая промышленность (оборудование в коррозионно-стойком исполнении), текстильная промышленность (перемещение рулонов ткани), строительство (башенные краны), ЖКХ (ремонтные подъемники). Электродвигатель крановый MTH 611-10 обеспечивает надежное движение в механизмах, где требуются высокий пусковой момент и регулировка скорости.
Чтобы продлить срок службы электродвигателя кранового MTH 611-10, необходимо регулярно проводить визуальный осмотр, очистку корпуса от пыли, проверку креплений и состояния щеточного узла. Наиболее быстроизнашиваемыми элементами являются щетки, подшипники качения и уплотнения вала.
Рекомендуемый регламент обслуживания включает: ежесменный контроль температуры и вибрации, ежеквартальную проверку состояния щеток и коллектора, ежегодную замену смазки в подшипниках. Ремонт электродвигателя MTH 611-10, как правило, сводится к замене вышедших из строя узлов и не требует сложного оборудования.
Для оперативного ремонта рекомендуется иметь следующий набор быстроизнашиваемых деталей (ЗИП): комплект щеток размером 40x20x60 мм, уплотнения вала (сальники), подшипники (обоих сторон: 6320/Z1/C3), крепежные элементы. Заказать оригинальный ремкомплект для электродвигателя кранового MTH 611-10 можно у поставщика.
На рынке представлены различные варианты крановых электродвигателей, сравнимые по характеристикам с моделью MTH 611-10: 1) МТН 611-8 (большая частота вращения, ~750 об/мин, мощность 45 кВт); 2) МТН 611-12 (меньшая частота вращения, ~485 об/мин, мощность 45 кВт); 3) МТН 612-10 (увеличенный габарит, мощность 55 кВт при 580 об/мин); 4) MTF 511-10 (аналог с короткозамкнутым ротором для менее тяжелых режимов); 5) MTH 611-10У3 (исполнение для тропического климата).
| Элемент кода | Расшифровка |
|---|---|
| MTH | Серия крановых электродвигателей с фазным ротором |
| 6 | Номер серии (габарит) |
| 11 | Условный размер (мощность и габарит в рамках серии) |
| 10 | Количество полюсов (10 полюсов соответствует скорости ~600 об/мин при 50 Гц) |
Применение надежного электродвигателя кранового MTH 611-10 значительно снижает затраты на эксплуатацию. Его высокий КПД (87%) экономит электроэнергию, а прочная конструкция минимизирует простои оборудования из-за поломок. В долгосрочной перспективе это приводит к улучшению окупаемости (ROI) всего грузоподъемного комплекса.

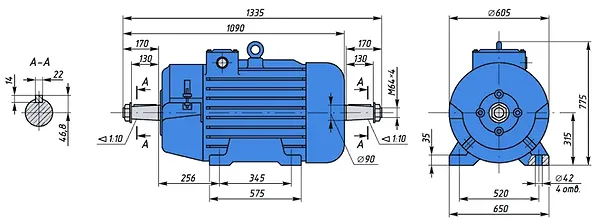

Общие габаритные размеры электродвигателя кранового MTH 611-10 составляют 740 мм (высота) x 1090 мм (длина) x 615 мм (глубина). Основное присоединение – выходной вал диаметром 90 мм. Возможны четыре варианта монтажного исполнения: IM 1001 (на лапах с одним концом вала), IM 1002 (на лапах с двумя концами вала), IM 2001 (с фланцем и лапами), IM 2002 (с фланцем, лапами и двумя концами вала). Диаметр фланца составляет 660 мм. Благодаря четко стандартизированным размерам, монтаж электродвигателя MTH 611-10 даже в ограниченном пространстве крановой тележки не вызывает сложностей.
Модель Электродвигатель крановый MTH 611-10 У1 IM1001 — базовое исполнение на лапах с одним валом для умеренного климата.
Модель Электродвигатель крановый MTH 611-10 УХЛ IM2001 — исполнение с фланцем и лапами для холодного и умеренно-холодного климата.
Модель Электродвигатель крановый MTH 611-10 У1 IM1002 — исполнение с двумя концами вала для привода двух механизмов.
Электродвигатель крановый MTH 611-10 идеально адаптирован к российским реалиям. Он устойчив к перепадам напряжения в промышленных сетях, работает в широком диапазоне температур от -60°C на севере до +40°C на юге. Конструкция совместима с отечественными системами управления и готова к эксплуатации на предприятиях ЖКХ и промышленности по всей территории РФ и стран СНГ.
Электродвигатель крановый MTH 611-10 сохраняет работоспособность при температурах до –60°C (исполнение УХЛ). Он устойчив к вибрациям и тряске, характерным для передвижных кранов. Применение качественных подшипников и материалов изоляции гарантирует надежность даже в условиях нестабильного электропитания. Диагностику и текущий ремонт (например, замену щеток) можно проводить непосредственно на объекте, не снимая двигатель с механизма.
Какое напряжение питания у электродвигателя кранового MTH 611-10?
Основное номинальное напряжение – 380 В, 50 Гц. Возможна работа от сети 220 В при использовании частотного преобразователя или трансформатора.
Какой срок службы у этого двигателя?
При правильной эксплуатации, своевременном обслуживании и отсутствии перегрузок, срок службы электродвигателя кранового MTH 611-10 составляет 15-20 лет и более.
Возможна ли доставка в наш город?
Мы осуществляем доставку электродвигателя кранового MTH 611-10 по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Что входит в гарантию?
Гарантия на электродвигатель крановый MTH 611-10 составляет 12 месяцев с момента отгрузки и распространяется на отсутствие заводских дефектов материалов и изготовления.
Выбирая Гидромаш, вы получаете возможность купить надежный и сертифицированный электродвигатель крановый MTH 611-10 с гарантией 12 месяцев. Мы обеспечиваем оперативную консультацию, гибкие условия оплаты и возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наша логистика позволяет быстро доставить оборудование в любой регион России и страны СНГ. Чтобы заказать электродвигатель крановый MTH 611-10 по выгодной цене, оставьте заявку на сайте или свяжитесь с менеджерами через раздел Контакты.
