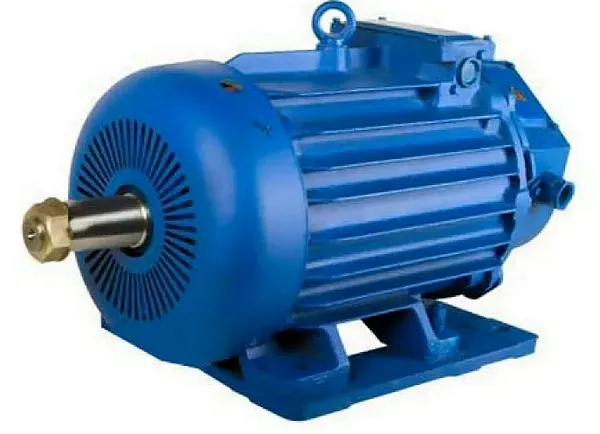

Электродвигатель крановый 4МТH 280 M10

Электродвигатель крановый 4МТН 280 М10 — это надежный и производительный трехфазный асинхронный двигатель с фазным ротором, специально разработанный для работы в составе различного кранового и подъемно-транспортного оборудования. Он характеризуется высокой перегрузочной способностью, длительным ресурсом и адаптацией к суровым промышленным условиям.

Описание и назначение

Электродвигатель крановый 4МТН 280 М10 представляет собой двигатель переменного тока, предназначенный для эксплуатации в режимах частых пусков, реверсов и переменных нагрузок, характерных для работы мостовых кранов, козловых кранов, тельферов и талей. Его конструкция и электрические параметры оптимизированы именно для крановых механизмов, что выгодно отличает его от стандартных общепромышленных двигателей.

Ключевое преимущество кранового электродвигателя 4МТН 280 М10 — наличие фазного ротора. Эта особенность позволяет плавно регулировать частоту вращения и ограничивать пусковые токи через введение сопротивления в цепь ротора, что критически важно для безопасной и точной работы грузоподъемных устройств. Двигатель способен работать как в продолжительном режиме S1, так и в повторно-кратковременном S3 и S4 с частыми включениями.

Модель 4МТН 280 М10 рассчитана на напряжение 380 В (50 Гц), но доступны и другие варианты напряжения. Изоляция обмоток соответствует высокому классу нагревостойкости H, что позволяет двигателю стабильно работать при повышенных температурах окружающей среды и собственного нагрева.

Для специалистов, ищущих долговечное решение для ответственных механизмов, выбор именно кранового электродвигателя 4МТН 280 М10 от бренда Гидромаш является гарантией снижения простоев и увеличения межремонтных интервалов.

Вес, габариты, код ТН ВЭД, ГОСТ

Кран встал? Возможно, ему просто не нравится его мотор!

В мире промышленного оборудования шутят: если кран отказывается поднимать груз, иногда стоит не вызывать сложную диагностику, а просто предложить ему новый, более мощный и надежный электродвигатель 4МТН 280 М10. Возможно, старому «сердцу» механизма просто надоело работать без должного уважения к своей высокой производительности и выносливости!

Технические характеристики

Принцип работы

Принцип действия кранового электродвигателя 4МТН 280 М10 основан на создании вращающегося магнитного поля статором, которое индуцирует токи в обмотке фазного ротора. В отличие от двигателей с короткозамкнутым ротором, у данной модели выводы обмотки ротора выведены на контактные кольца, что позволяет подключать к ним внешние резисторы или устройства управления.

Именно возможность вводить сопротивление в цепь ротора определяет ключевые эксплуатационные преимущества электродвигателя 4МТН 280 М10. При пуске увеличение сопротивления позволяет получить высокий пусковой момент при относительно небольшом пусковом токе, что снижает нагрузку на сеть и механическую часть привода. В процессе работы изменение сопротивления дает возможность регулировать частоту вращения вниз от номинальной, что необходимо для точного позиционирования грузов краном.

Охлаждение двигателя осуществляется вентилятором, расположенным на валу. В тяжелых условиях эксплуатации возможно применение независимой системы вентиляции для поддержания оптимального теплового режима.

Сэкономите на пускателе — потеряете на ремонте двигателя

Типичная ошибка при монтаже кранового электродвигателя — попытка сэкономить на пускорегулирующей аппаратуре. Неправильно подобранные или не соответствующие току ротора резисторы и контроллеры не обеспечивают плавный разгон и регулировку. Это приводит к резким динамическим ударам, повышенному износу подшипниковых узлов, перегреву обмоток и, как следствие, к преждевременному выходу из строя даже такого надежного двигателя, как 4МТН 280 М10. Правильный подбор сопутствующей электроаппаратуры — залог долгой службы всего кранового привода.

Температурный режим и срок службы

Крановый электродвигатель 4МТН 280 М10 предназначен для работы в широком диапазоне температур окружающей среды — от -45 °C до +40 °C в зависимости от климатического исполнения (У1, УХЛ). Температура нагрева самих обмоток ограничена классом изоляции H, что допускает нагрев до 180 °C. Однако для максимального ресурса рекомендуется поддерживать рабочую температуру в рамках стандартных режимов эксплуатации.

Высокий ресурс электродвигателя 4МТН 280 М10 напрямую зависит от качества обслуживания и условий работы. При соблюдении требований по нагрузке, регулярной чистке от пыли и замене изнашиваемых деталей (щеток, подшипников), наработка на отказ может достигать 60 000 часов, а общий срок службы — превышать 20 лет. Наличие фазного ротора снижает тепловые нагрузки при частых пусках, что также положительно сказывается на долговечности изоляции.

Область применения

Крановый электродвигатель 4МТН 280 М10 находит широкое применение в различных отраслях, где используется подъемно-транспортное оборудование. В машиностроении и автомобильной промышленности он приводит в движение механизмы подъема мостовых и козловых кранов в цехах. В горнодобывающей и нефтегазовой отраслях этот двигатель может работать в составе талей и лебедок. В металлообработке, деревообработке, химической и текстильной промышленности он обеспечивает точное перемещение грузов.

В строительстве и ЖКХ электродвигатель крановый 4МТН 280 М10 устанавливается в башенных кранах, шахтных подъемниках и другом оборудовании для перемещения строительных материалов и выполнения ремонтных работ. Его способность работать в повторно-кратковременных режимах делает его незаменимым для механизмов, требующих цикличности операций подъема-опускания.

Современные технологии

Крановый электродвигатель 4МТН 280 М10 не остается в стороне от трендов Industry 4.0. Его интеграция с современными частотными преобразователями и ПЛК позволяет осуществлять точное программное управление скоростью и позиционированием крана, создавая основу для автоматизированных складских и производственных систем. Датчики температуры и вибрации, установленные на двигателе, могут быть подключены к системам IoT-мониторинга для предиктивного обслуживания — своевременного предупреждения о возможных неисправностях до возникновения простоя.

Обслуживание и ремонт

Правильное обслуживание — ключ к долгой и безотказной работе кранового электродвигателя 4МТН 280 М10. Регламентные работы включают регулярную очистку корпуса и вентиляционных каналов от пыли и грязи, проверку состояния контактных колец и щеточного аппарата, контроль затяжки болтовых соединений и измерение сопротивления изоляции обмоток. Особое внимание следует уделять подшипниковым узлам, своевременно пополняя в них смазку и контролируя уровень шума и вибрации.

Быстровыявляемыми признаками необходимости ремонта являются повышенное искрение под щетками, увеличение тока холостого хода, посторонние звуки и нагрев корпуса сверх нормы. Большинство ремонтных операций, таких как замена щеток, подшипников или уплотнений, могут быть выполнены силами квалифицированного персонала на месте эксплуатации.

Ремкомплект или ЗИП

Для быстрого восстановления работоспособности кранового электродвигателя 4МТН 280 М10 рекомендуется иметь стандартный ремонтный комплект (ЗИП). В его состав, как правило, входят наиболее подверженные износу детали: комплект щеток (графитных) с пружинами и держателями, комплекты уплотнительных манжет для подшипниковых узлов и уплотнения выводной коробки, а также подшипники качения (номера 6320). Также полезно иметь в запасе крепежные элементы (болты, шайбы). Оригинальные запасные части для двигателя Гидромаш можно заказать одновременно с покупкой самого привода.

Аналоги устройства

На рынке представлены различные аналоги и модификации, схожие по характеристикам с крановым электродвигателем 4МТН 280 М10. К ним можно отнести:

1. Крановые электродвигатели серии 5МТН — более новая серия с обновленной конструкцией и улучшенными энергетическими показателями, прямая замена по габаритам и мощности.
2. Двигатели серии МТН — предыдущее поколение, с аналогичными тяговыми характеристиками и частотой вращения.
3. Асинхронные двигатели с фазным ротором на напряжение 660 В — для эксплуатации в сетях с повышенным напряжением.
4. Двигатели в закрытом обдуваемом исполнении (IP54) — для работы в условиях повышенной запыленности.
5. Электродвигатели с встроенным электромагнитным тормозом — для механизмов, требующих мгновенной остановки и удержания груза.

Условное обозначение

Экономические выгоды

Применение надежного кранового электродвигателя 4МТН 280 М10 позволяет достичь значительных экономических эффектов: снизить эксплуатационные расходы за счет высокого КПД (88,8%) и, как следствие, уменьшить потребление электроэнергии; увеличить межремонтные циклы и сократить простои дорогостоящего кранового оборудования. В долгосрочной перспективе это напрямую повышает окупаемость инвестиций (ROI) в модернизацию или постройку подъемных систем. Правильно подобранный и обслуживаемый привод — это синоним стабильности производства.

Изображения

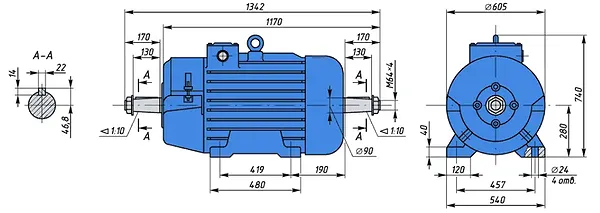

Габаритные и присоединительные размеры

Крановый электродвигатель 4МТН 280 М10 имеет габаритные размеры 740 мм (высота) х 1170 мм (длина) х 615 мм (глубина). Для монтажа предусмотрены лапы с отверстиями под крепежные болты, позволяющие надежно зафиксировать двигатель на раме механизма. Вал двигателя имеет диаметр 90 мм и может быть выполнен с одним или двумя концами для установки полумуфт, зубчатых колес или шкивов передач.

Со стороны, противоположной приводу, расположен фланец диаметром 660 мм, который также может использоваться для дополнительного крепления. Компактные для своей мощности габариты и универсальность крепления облегчают установку и интеграцию двигателя даже в ограниченном пространстве крановых тележек или механизмов передвижения.

Примеры заказа

Электродвигатель крановый 4МТН 280 М10 У1 — базовая модель в климатическом исполнении У1 для умеренного климата, напряжение 380 В.

Электродвигатель крановый 4МТН 280 М10 УХЛ1 — модель для холодного и умеренно холодного климата с адаптированными материалами и смазкой.

Электродвигатель 4МТН 280 М10 с независимой вентиляцией — модификация для работы в условиях высоких температур окружающей среды или при очень частых пусках.

Адаптация к российским условиям

Электродвигатель крановый 4МТН 280 М10 специально адаптирован для эксплуатации в России и странах СНГ. Его климатическое исполнение У1 и УХЛ обеспечивает надежную работу при экстремально низких зимних и высоких летних температурах. Конструкция двигателя учитывает возможность работы в условиях нестабильного напряжения в промышленных сетях. Изоляция и подшипниковые узлы совместимы с отечественными смазочными материалами, а сам агрегат готов к длительной эксплуатации на объектах ЖКХ, металлургических комбинатах и в строительной отрастрой по всей территории РФ.

Работа в экстремальных условиях

Крановый электродвигатель 4МТН 280 М10 способен функционировать в сложных условиях, характерных для ряда отраслей промышленности. Благодаря классу изоляции H и соответствующему подбору материалов, он сохраняет работоспособность в запыленных цехах (при наличии защиты от прямого попадания пыли в воздуховоды) и при повышенной влажности. Возможность работы в диапазоне температур до -45 °C позволяет использовать его на открытых площадках в северных регионах. В экстренных случаях базовый ремонт, такой как замена щеток или подшипников, может быть проведен силами персонала непосредственно на объекте, минимизируя простой крана.

Возможность работы на Марсе или Луне

Если бы на Марсе или Луне потребовалось построить мостовой кран (например, для возведения межпланетных станций), крановый электродвигатель 4МТН 280 М10 мог бы стать одним из кандидатов на роль привода. Его изоляция класса H выдержала бы температурные перепады (на Марсе от -125°C до +20°C, но в защищенном помещении). Главным вызовом стало бы отсутствие атмосферы для воздушного охлаждения, потребовалась бы система замкнутого жидкостного охлаждения. Но его запас прочности, надежность конструкции и способность работать при низких температурах — это те самые земные качества, которые пришлись бы кстати в суровых внеземных условиях.

Часто задаваемые вопросы

На какое напряжение рассчитан электродвигатель 4МТН 280 М10?
Базовая модель рассчитана на напряжение 380 В, частоту 50 Гц. Однако доступны исполнения на другие напряжения, в том числе 220/380, 400, 440, 660 В. Точную информацию уточняйте при заказе у менеджера.

Как организована доставка электродвигателя в мой город?
Мы осуществляем доставку крановых электродвигателей по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан, Молдову. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани и Ростове-на-Дону. Сроки и стоимость рассчитываются индивидуально.

Чем отличается фазный ротор от короткозамкнутого?
Двигатели с фазным ротором (как 4МТН 280 М10) имеют обмотку, выведенную на контактные кольца. Это позволяет подключать внешние сопротивления для плавного пуска и регулировки скорости, что идеально для кранов. Двигатели с короткозамкнутым ротором проще и дешевле, но имеют высокие пусковые токи и хуже регулируются.

Какая гарантия предоставляется на двигатель?
На оригинальный крановый электродвигатель 4МТН 280 М10 производства Гидромаш предоставляется гарантия 12 месяцев с момента отгрузки. Гарантия распространяется на отсутствие заводских дефектов при соблюдении правил транспортировки, монтажа и эксплуатации.

Почему выбирают «Гидромаш»

Выбирая крановый электродвигатель 4МТН 280 М10 от бренда Гидромаш, вы получаете оригинальное, проверенное временем оборудование с полной гарантией 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, а также оперативную доставку по всей России и в страны СНГ. Наши специалисты всегда готовы помочь с подбором, оформлением заказа и предоставлением всей необходимой технической документации. Купить надежный и эффективный двигатель для вашего кранового оборудования по оптимальной цене — просто сделайте запрос.
