| Мощность | 30 |
| Частота, об/мин | 750 |
| Вес, кг | 375 |

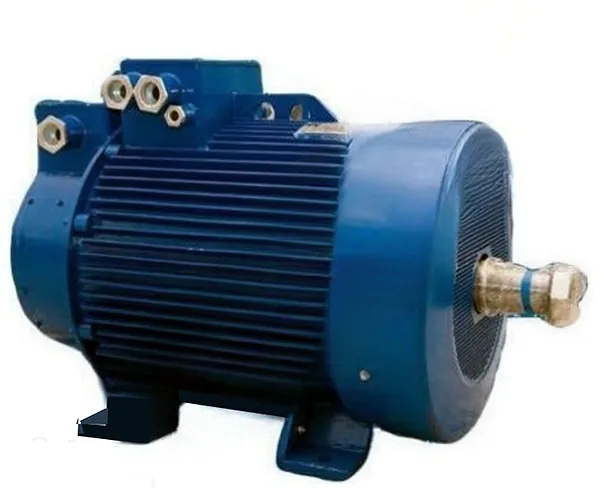

Крановый электродвигатель 4МТM 200LB8 – это современный асинхронный двигатель с фазным ротором, предназначенный для работы в составе кранового и подъёмно-транспортного оборудования. Он обеспечивает высокую надёжность, плавное регулирование частоты вращения и адаптирован к жёстким условиям эксплуатации в режимах S2 и S3.
Крановый электродвигатель 4МТM 200LB8 представляет собой трёхфазный асинхронный двигатель с фазным ротором, разработанный для продолжительной работы в тяжёлых условиях. Данная модель является частью модернизированной серии 4МТM, которая пришла на смену устаревшим сериям 4МТ и 4МТН. Основное назначение кранового электродвигателя 4МТM 200LB8 – это привод механизмов подъёма и передвижения мостовых, козловых, консольных кранов, а также талей и тельферов.
Конструкция кранового электродвигателя 4МТM 200LB8 включает целый ряд улучшений. Изолированный щёточно-контактный узел защищён от попадания угольной пыли, образующейся в процессе работы, что повышает надёжность и продлевает ресурс. Усовершенствованная система охлаждения позволяет агрегату эффективно работать при высоких нагрузках. Крановый электродвигатель 4МТM 200LB8 изготавливается в монтажных исполнениях IM1003 и IM1004, что обеспечивает удобную установку на лапах с коническими концами вала.
Если вам необходим мощный и надёжный привод для подъёмного механизма, то купить крановый электродвигатель 4МТM 200LB8 – это правильное решение. Его цена оправдана долгим сроком службы и высоким КПД, достигающим 88.3%. Двигатель рассчитан на номинальное напряжение 380 В, 50 Гц, но также доступны исполнения на 220 В и 660 В. Номинальная мощность кранового электродвигателя 4МТM 200LB8 составляет 30 кВт при частоте вращения 960 об/мин.
Работа кранового электродвигателя 4МТM 200LB8 в цеху сравнима с работой слона в цирке: кажущаяся массивная мощь сочетается с удивительной точностью и управляемостью. Он легко справляется с тяжестями, но делает это грациозно и без лишнего шума, благодаря плавному регулированию скорости.
| Параметр | Значение для модели 4МТМ200LB6 |
|---|---|
| Тип двигателя | Асинхронный с фазным ротором |
| Количество фаз | 3 |
| Номинальная мощность, кВт | 30 |
| Номинальная частота вращения, об/мин | 960 |
| Номинальное напряжение, В | 380 |
| Номинальный ток статора, А | 62 |
| Номинальный крутящий момент, Н·м | 298 |
| КПД, % | 88.3 |
| Коэффициент мощности, cos φ | 0.83 |
| Кратность максимального момента, Ммакс/Мном | 2.8 |
| Номинальный ток ротора, А | 72 |
| Напряжение ротора, В | 273 |
| Режим работы | S2 (кратковременный), S3 (повторно-кратковременный) |
| Масса, кг | 330 |
| Степень защиты IP | IP54 (защита от пыли и брызг) |
| Материал корпуса | Чугун |
Крановый электродвигатель 4МТM 200LB8 работает по принципу асинхронной машины с фазным ротором. При подаче трёхфазного напряжения на обмотку статора создаётся вращающееся магнитное поле. Это поле индуцирует токи в обмотке фазного ротора, которая через контактные кольца и щётки подключена к пуско-регулирующему реостату или частотному преобразователю.
Наличие фазного ротора и внешней цепи позволяет плавно регулировать частоту вращения кранового электродвигателя 4МТM 200LB8, а также обеспечивать высокий пусковой момент при относительно небольшом пусковом токе. Это критически важно для крановых механизмов, где требуется точное позиционирование груза и частые пуски/остановки. Во время работы необходимо контролировать состояние щёточно-контактного узла, так как он является основным местом износа.
При эксплуатации кранового электродвигателя 4МТM 200LB8 важно следить за балансом напряжения в сети и температурой обмоток. Использование современных частотных преобразователей позволяет не только регулировать скорость, но и осуществлять плавный пуск, тем самым снижая механические нагрузки на передаточные механизмы крана и увеличивая общий ресурс привода.
Типичная ошибка при монтаже кранового электродвигателя – его жёсткая связь с редуктором без соосной центровки с использованием муфты. Это приводит к перекосу валов, повышенным вибрациям и быстрому износу подшипников. Всегда используйте лазерный центровщик для точной юстировки.
Крановый электродвигатель 4МТM 200LB8 рассчитан на работу в широком диапазоне температур окружающей среды – от -40°C до +40°C. При температурах ниже -20°C рекомендуется использовать морозостойкие смазки для подшипников. Температура самих обмоток в номинальном режиме не должна превышать пределов, установленных классом изоляции (обычно класс F или H).
Срок службы кранового электродвигателя напрямую зависит от режима работы, качества питающей сети и своевременности обслуживания. При эксплуатации в стандартном крановом режиме S3 и соблюдении всех требований производителя, ресурс до капитального ремонта может составить 15-20 лет. Ключевыми факторами, сокращающими срок службы, являются перегрузки, нестабильное напряжение и несвоевременная замена щёток и подшипников.
Крановый электродвигатель 4МТM 200LB8 широко применяется в различных отраслях промышленности. В машиностроении и автомобильной промышленности он используется в цеховых мостовых кранах для перемещения заготовок и деталей. В горнодобывающей промышленности – в кранах для обслуживания обогатительного оборудования. В металлообработке и строительстве эти двигатели приводят в движение механизмы подъёма козловых и башенных кранов.
Нефтегазовая отрасль использует крановые электродвигатели на погрузочных кранах терминалов. В деревообработке и текстильной промышленности они применяются в кран-балках и тельферах для подачи сырья. В химической промышленности важна их стойкость к агрессивной среде. В ЖКХ подобные двигатели могут использоваться в ремонтных и подъёмных устройствах. Где бы ни требовался надёжный и регулируемый подъёмный привод, крановый электродвигатель 4МТM 200LB8 будет уместен.
Крановый электродвигатель 4МТM 200LB8 легко интегрируется в концепцию Industry 4.0. Оснащение датчиками вибрации и температуры позволяет осуществлять мониторинг его состояния в реальном времени через IoT-платформы. Управление через ПЛК и частотные преобразователи обеспечивает плавное движение и точное позиционирование, что делает его совместимым с работой коботов (коллаборативных роботов) на сборочных линиях. Предиктивная диагностика на основе анализа данных помогает предотвратить внезапные остановки.
Для продления срока службы кранового электродвигателя 4МТM 200LB8 необходимо проводить регулярное техническое обслуживание. Оно включает визуальный осмотр, проверку крепёжных элементов, измерение сопротивления изоляции обмоток, контроль состояния щёточно-контактного узла и подшипников. Важно следить за чистотой вентиляционных каналов и отсутствием загрязнений на корпусе.
Наиболее быстроизнашиваемыми элементами кранового электродвигателя являются графитовые щётки, контактные кольца ротора и подшипники качения. При снижении уровня шума или появлении вибраций следует провести диагностику подшипникового узла. Ремонт обмоток статора и ротора должен выполняться в специализированных мастерских с соблюдением технологии пропитки и сушки.
Для оперативного обслуживания кранового электродвигателя 4МТM 200LB8 рекомендуется иметь в запасе ремонтный комплект (ЗИП). В его состав обычно входят: набор графитовых щёток с пружинами, комплект уплотнений для подшипниковых узлов, крепёжные элементы (болты, гайки, шайбы). Также могут потребоваться запасные контактные кольца для ротора. Оригинальные запасные части и ремкомплекты можно заказать у поставщика для обеспечения максимальной совместимости и надёжности.
На рынке представлены различные аналоги кранового электродвигателя 4МТM 200LB8 по характеристикам: 1. Асинхронный крановый двигатель мощностью 30 кВт, 1000 об/мин, с фазным ротором, исполнение IM1004. 2. Трёхфазный электродвигатель для тельферов, 30 кВт, 950 об/мин, режим S3. 3. Электропривод подъёмного механизма на 32 кВт, 980 об/мин, с контактными кольцами. 4. Крановый мотор серии МТН с аналогичными мощностью и частотой вращения. 5. Импортный аналог со схожими параметрами мощности и скольжения, адаптированный под напряжение 400 В.
| Элемент кода | Значение |
|---|---|
| 4 | Серия (четвёртая модификация, крановые) |
| МТМ | Тип: Модернизированный Тяжёлый, с фазным ротором |
| 200 | Условный типоразмер (габарит) станины |
| L | Длина сердечника статора (установочный размер) |
| B | Вариант конструктивного исполнения |
| 8 | Число полюсов (соответствует синхронной частоте 750 об/мин, номинальная ~960 об/мин) |
Применение современного кранового электродвигателя 4МТM 200LB8 ведёт к снижению простоев оборудования за счёт высокой надёжности и ремонтопригодности. Плавное регулирование скорости с помощью частотных преобразователей позволяет экономить электроэнергию, особенно в повторно-кратковременных режимах. Рост ресурса механической части крана и снижение затрат на обслуживание значительно улучшают общую окупаемость (ROI) подъёмно-транспортного комплекса.

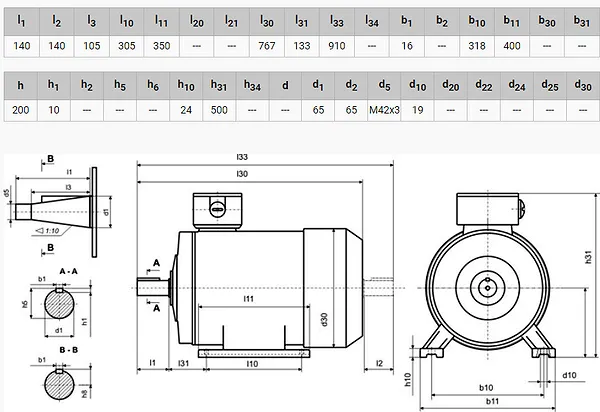

Общие габариты кранового электродвигателя 4МТM 200LB8 зависят от длины станины и монтажного исполнения (IM1003, IM1004). Типичные размеры для данного габарита: длина с валом может составлять 800-900 мм, ширина по лапам – около 450-500 мм, высота до оси вала – приблизительно 300-350 мм. Присоединение к редуктору или механизму осуществляется через конический конец вала с помощью муфты. Для монтажа на лапах в корпусе предусмотрены крепёжные отверстия. При установке в ограниченном пространстве необходимо учитывать зоны для обслуживания щёточного узла и вентиляции.
Модель кранового электродвигателя 4МТM 200LB8 IM1003 – асинхронный двигатель с фазным ротором, 30 кВт, 960 об/мин, 380 В, монтаж на лапах.
Модель кранового электродвигателя 4МТM 200LB8 IM1004 – то же, с фланцевым креплением.
Модель кранового электродвигателя 4МТM 200LB8 660В – исполнение на повышенное напряжение 660 В, 50 Гц.
Крановый электродвигатель 4МТM 200LB8 отлично адаптирован для эксплуатации в России и странах СНГ. Он рассчитан на работу в широком диапазоне температур, характерном для отечественного климата. Конструкция учитывает возможность работы с типовыми промышленными сетями, подверженными перепадам напряжения. Двигатель готов к интенсивной эксплуатации на объектах промышленности и ЖКХ, его обслуживание и ремонт могут быть выполнены силами большинства российских электромеханических служб.
Крановый электродвигатель 4МТM 200LB8 способен работать в экстремальных условиях, например, при пониженных температурах до -40°C, что актуально для северных регионов и открытых складов. Он устойчив к вибрационным нагрузкам, характерным для передвижения кранов по подкрановым путям. Двигатель сохраняет работоспособность в запылённой атмосфере цехов (защита IP54). Простая и продуманная конструкция допускает проведение базовой диагностики и замену основных изнашиваемых элементов (щеток) прямо на объекте, что минимизирует время простоя.
Теоретически, крановый электродвигатель 4МТM 200LB8 мог бы работать в условиях низкого давления Марса или вакуума Луны при условии размещения в герметичном кожухе с системой теплоотвода. Его конструктивная прочность и надёжность сопоставимы с требованиями к космической технике. Конечно, для этого потребуется модификация системы охлаждения (радиаторная) и использование специальных смазок для подшипников, но сам электромагнитный принцип действия останется неизменным, что подчёркивает его фундаментальную надёжность.
Как осуществляется доставка кранового электродвигателя 4МТM 200LB8 по России?
Доставка возможна во все регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Какой режим работы S3 означает для кранового электродвигателя?
Режим S3 – это повторно-кратковременный режим с периодическими пусками, работой под нагрузкой и остановками. Он характерен для крановых механизмов и означает, что двигатель рассчитан на такой циклический характер эксплуатации.
Можно ли регулировать скорость кранового электродвигателя 4МТM 200LB8?
Да, это одна из ключевых особенностей двигателей с фазным ротором. Скорость регулируется путем изменения сопротивления в цепи ротора (через реостат) или, более современно, с помощью частотного преобразователя, подключенного к статору.
В чём преимущество фазного ротора перед короткозамкнутым в крановых приводах?
Фазный ротор позволяет получить высокий пусковой момент при относительно низком пусковом токе, а также обеспечивает возможность плавного регулирования скорости в широком диапазоне, что критически важно для точного позиционирования грузов.
Выбирая крановый электродвигатель 4МТM 200LB8, вы получаете оригинальное оборудование от проверенного производителя Гидромаш с гарантией 12 месяцев. У нас вы можете купить данный двигатель по конкурентной цене с возможностью быстрой отгрузки со складов в ключевых логистических хабах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Мы обеспечиваем оперативную доставку во все регионы России и страны СНГ. Чтобы заказать крановый электродвигатель 4МТM 200LB8 или уточнить актуальную цену и наличие, обратитесь к нашим менеджерам.
