| Мощность | 22 |
| Частота, об/мин | 750 |
| Вес, кг | 380 |
Электродвигатель крановый MTH 412-8 — это мощный асинхронный двигатель с фазным ротором для тяжелых условий эксплуатации в грузоподъемных механизмах. Он обеспечивает надежный и плавный пуск, регулирование скорости и высокий пусковой момент.
Электродвигатель крановый MTH 412-8 представляет собой специализированную электрическую машину краново-металлургического исполнения, спроектированную для работы в составе грузоподъемных механизмов. Этот электродвигатель крановый MTH решает задачи, требующие частых пусков, остановок, реверсов и работы с переменной нагрузкой, что характерно для кранов, мостовых балок, тельферов и лебедок.
Конструкция кранового электродвигателя MTH 412-8 с фазным ротором обеспечивает ряд ключевых преимуществ перед двигателями с короткозамкнутым ротором. Возможность введения сопротивления в цепь ротора позволяет значительно снизить пусковые токи (в 2-3 раза) и плавно регулировать скорость вращения в широком диапазоне, что критически важно для точного позиционирования грузов и снижения динамических нагрузок на механическую часть. Основными техническими особенностями являются номинальная мощность 22 кВт, синхронная скорость 750 об/мин (фактическая 711 об/мин), работа от сети 220/380 В и высокая перегрузочная способность.
Надежность этого электродвигателя кранового подтверждается применением изоляции обмоток класса нагревостойкости H (до 180°C) и степенью защиты корпуса IP55 от пыли и водяных струй. Благодаря этому крановый электродвигатель MTH 412-8 может эксплуатироваться на открытых площадках и в цехах с высоким уровнем запыленности.
Однажды в цеху завода электродвигатель крановый MTH 412-8 проработал без капитального ремонта 15 лет, пережив три модернизации самого крана. Когда его наконец-то сняли для профилактики, мастер лишь развел руками: «Смазать подшипники и снова в бой». Вот что значит запас прочности, заложенный в конструкцию настоящего промышленного оборудования.
| Параметр | Значение для модели MTH 412-8 У1 |
|---|---|
| Номинальная мощность, кВт | 22 |
| Тип двигателя | Асинхронный трехфазный с фазным ротором |
| Синхронная частота вращения, об/мин | 750 |
| Номинальная частота вращения, об/мин | 711 |
| Номинальное напряжение, В | 220/380 |
| Номинальный ток статора, Iн, А | 63,6 |
| КПД, % | 84,7 |
| Коэффициент мощности, Cos φ | 0,78 |
| Кратность максимального момента, Mmax/Mн | 3 |
| Напряжение ротора, В | 236 |
| Момент инерции ротора, кг*м² | 0,63 |
| Класс изоляции обмоток | H (до 180°C) |
| Режим работы (номинальный) | S3, продолжительность включения (ПВ) 40% |
| Степень защиты корпуса (IP) | 55 |
| Климатическое исполнение | У1 (умеренный климат, открытое размещение) |
| Масса (прим.), кг | ~260 |
Принцип работы электродвигателя кранового MTH 412-8 основан на взаимодействии вращающегося магнитного поля статора с током, индуцируемым в обмотках фазного ротора. При подаче трехфазного напряжения на статор создается магнитное поле, вращающееся с синхронной скоростью. Это поле пересекает проводники обмотки ротора, наводя в них электродвижущую силу. Так как обмотка ротора изначально замкнута через пуско-регулирующий реостат или резисторы, в цепи возникает ток.
Взаимодействие магнитного поля статора с током ротора создает электромагнитный момент, приводящий ротор во вращение. Использование фазного ротора — ключевая особенность данного кранового электродвигателя MTH. Внешние сопротивления, подключаемые к кольцам ротора, позволяют влиять на величину тока в роторе и, как следствие, на механические характеристики двигателя. Это дает возможность значительно снижать пусковой ток и увеличивать пусковой момент по сравнению с двигателями с короткозамкнутым ротором, а также регулировать скорость вниз от номинальной.
Для корректной эксплуатации электродвигателя кранового 412-8 необходимо обеспечить правильную коммутацию и подбор сопротивлений в цепи ротора. Это напрямую влияет на плавность хода механизма, точность остановки и общий ресурс как самого двигателя, так и редуктора или трансмиссии крана.
Типичная ошибка при установке электродвигателя кранового MTH 412-8 — пренебрежение правильным центрированием и соосностью вала двигателя с валом редуктора или муфты. Использование грубой силы для стягивания полумуфт или пренебрежение использованием щупа и индикаторной стойки приводит к повышенной вибрации, ускоренному износу подшипников электродвигателя и сопряженного механизма, а в итоге — к преждевременному выходу из строя и дорогостоящему ремонту. Помните: час правильной юстировки сэкономит недели простоя.
Электродвигатель крановый MTH 412-8 рассчитан на работу в широком диапазоне температур окружающей среды. В зависимости от климатического исполнения (У1, УХЛ, Т2) он может эксплуатироваться при температурах от -40°С до +40°С для УХЛ и в тропических условиях. Ключевым ограничивающим фактором является рабочая температура обмоток. Использование изоляции класса H позволяет длительно выдерживать температуру до 180°C, что создает значительный запас прочности при пиковых нагрузках.
Качество электроэнергии (стабильность напряжения и частоты) и охлаждения напрямую влияет на ресурс двигателя. При правильной эксплуатации, своевременном техническом обслуживании (очистке, смазке подшипников, контроле состояния щеточного аппарата) срок службы кранового электродвигателя MTH 412-8 может превышать 12-15 лет. Основными факторами, сокращающими ресурс, являются перегрузки, работа в нештатных режимах (например, длительная работа в режиме S2 вместо S3), вибрация и загрязнение.
Электродвигатель крановый MTH 412-8 широко применяется в отраслях, где используются грузоподъемные механизмы и оборудование с тяжелым режимом работы: машиностроение (мостовые и козловые краны), автомобильная промышленность (конвейерные линии, подъемники), горнодобывающая промышленность (шахтные подъемники, обогатительное оборудование), металлообработка (краны-балки, литейные краны), строительство (башенные краны, лебедки).
В химической, текстильной промышленности и ЖКХ его используют для привода механизмов, требующих регулировки скорости и частых пусков. В нефтегазовой отрасли электродвигатель крановый MTH может применяться на погрузочных эстакадах и внутризаводском транспорте. Его ключевая роль — обеспечение надежного, управляемого и безопасного перемещения грузов в условиях цеха или на открытом воздухе.
Современный крановый электродвигатель MTH 412-8 легко интегрируется в системы Industry 4.0. Датчики вибрации и температуры, устанавливаемые на подшипниковые щиты, позволяют в режиме реального времени отслеживать состояние агрегата, прогнозировать необходимость обслуживания и предотвращать аварийные остановки. Управление через частотный преобразователь (с соответствующими доработками системы) или специализированный контроллер крановых приводов (ПЛК) позволяет реализовать сложные скоростные алгоритмы, повысить энергоэффективность и обеспечить дистанционный мониторинг всех ключевых параметров работы двигателя.
Для продления срока службы электродвигателя кранового MTH 412-8 необходимо соблюдать регламент технического обслуживания. Регулярно проверяйте состояние щеточного аппарата (щеки, щеткодержатели, контактные кольца), обеспечивайте своевременную замену изношенных щеток. Контролируйте уровень вибрации и шума, свидетельствующий о состоянии подшипников. Очистка корпуса от пыли и грязи обеспечивает эффективное охлаждение.
Ремонт двигателя включает в себя перемотку статора или ротора при пробое изоляции, замену подшипников, восстановление контактных колец и щеточного механизма. Все работы должны проводиться квалифицированным персоналом с использованием специального оборудования для динамической балансировки ротора.
Для оперативного обслуживания и ремонта рекомендуется иметь запас быстроизнашиваемых деталей и расходных материалов. В состав типового ремонтного комплекта (ЗИПа) для электродвигателя кранового MTH 412-8 могут входить: комплект щеток (графитовых) со стандартным размером 32x12.5x50 мм; шарикоподшипники 6315 (два шт., один с защитными шайбами RZ, другой Z1, класс C3); уплотнительные прокладки для подшипниковых крышек; крепежные изделия (болты, шайбы, гайки) для клеммной коробки и лап. Оригинальный ЗИП для данного кранового электродвигателя MTH доступен для заказа.
На рынке представлены различные аналоги электродвигателя кранового MTH 412-8, отличающиеся исполнением и параметрами. Например: Асинхронный крановый двигатель 22 кВт, 750 об/мин, фазный ротор, IM 1001 (на лапах, цилиндрический вал). Крановый электродвигатель мощностью 18.5 кВт, 715 об/мин, с фазным ротором, IP54. Двигатель для крана 30 кВт, 735 об/мин, монтажное исполнение IM 3001 (фланец). Электродвигатель металлургический 22 кВт, 1000 об/мин, S3 40%. Исполнение кранового двигателя с повышенной степенью защиты IP56 для влажных помещений. При выборе аналога необходимо точно сопоставлять мощность, частоту вращения, монтажное исполнение, режим работы и климатическое исполнение.
| Элемент маркировки | Расшифровка |
|---|---|
| MTH | Асинхронный крановый электродвигатель с фазным ротором |
| 4 | Габарит наружного диаметра листов статора (условный размер) |
| 12 | Условное обозначение длины сердечника статора (типоразмер по длине) |
| 8 | Число полюсов (8 полюсов = синхронная скорость 750 об/мин) |
| У1 | Климатическое исполнение: У – умеренный климат, 1 – категория размещения (на открытом воздухе) |
| IM 1003 | Монтажное исполнение: на лапах, горизонтальное, вал конический |
Использование правильно подобранного электродвигателя кранового MTH 412-8 приносит прямые экономические выгоды. Снижение пусковых токов уменьшает нагрузку на сеть и позволяет экономить на электроэнергии. Высокий пусковой момент и плавная регулировка скорости сокращают циклы работы механизма, повышая общую производительность крана. Надежность и долгий ресурс минимизируют простои на ремонт, а совместимость с системами предиктивного обслуживания предотвращает катастрофические поломки. В итоге, инвестиции в качественный крановый электродвигатель окупаются за счет роста эффективности и снижения операционных затрат.

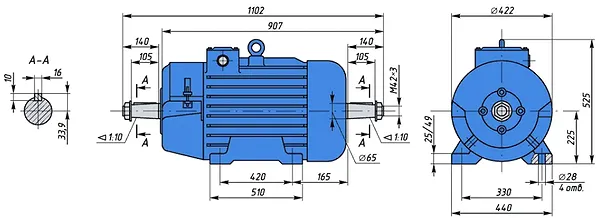

Электродвигатель крановый MTH 412-8 в исполнении IM 1003 имеет габаритные размеры: высота (от оси вала) – 560 мм, длина (с учетом выступающего конца вала) – около 1050 мм, ширина (по центрам лап) – 420 мм. Монтажное исполнение – горизонтальное, на двух лапах с фундаментными отверстиями под крепежные болты. Рабочий конец вала – конический (конус), диаметр вала у его основы – 65 мм. При установке требуется обеспечить точное совпадение посадочного места конуса вала с ответной частью муфты или шестерни, а также правильное центрирование и надежное закрепление лап на фундаментной плите или раме механизма. Клеммная коробка для подключения питающего кабеля и выводов ротора расположена сверху корпуса.
Электродвигатель крановый MTH 412-8 У1 IM 1003 — базовая модель с климатическим исполнением У1, мощностью 22 кВт и конусным валом, готовая к отгрузке.
Электродвигатель крановый MTH 412-8 УХЛ1 IM 1003 — исполнение для холодного климата (УХЛ), отличающееся смазкой подшипников и материалами, адаптированными к низким температурам.
Крановый электродвигатель MTH 412-8 изначально адаптирован для эксплуатации в сложных российских условиях. Конструкция учитывает широкий перепад температур, характерный для большинства регионов РФ и СНГ. Двигатель совместим с отечественными стандартами на электрооборудование и надежно работает в сетях с возможными колебаниями напряжения. Его выносливость и ремонтопригодность делают его готовым к долгой службе на объектах промышленности, металлургии, строительства и ЖКХ, где требования к надежности крайне высоки.
Электродвигатель крановый MTH 412-8 в специальных исполнениях (например, УХЛ) способен работать при экстремально низких температурах до -40°C и ниже. Для этого используется морозостойкая смазка для подшипников и соответствующие материалы уплотнений. Он также устойчив к вибрациям и запыленности, характерным для горнодобывающих и металлургических предприятий. Совместимость с отечественными рекомендациями по эксплуатации и возможность проведения ревизии (замена щеток, подшипников) силами персонала предприятия позволяют поддерживать его работоспособность даже в удаленных и сложных условиях.
Если бы нужно было выбрать электродвигатель для крана лунной базы, электродвигатель крановый MTH 412-8 стал бы серьезным кандидатом. Его корпус IP55 уже защищает от пыли (лунный реголит — очень абразивный!), а изоляция класса H справилась бы с перепадами температур в вакууме. Потребовалась бы лишь герметичная камера с земной атмосферой или специальная охлаждающая рубашка, а также адаптация питания и щеточного узла под вакуум. Но главное — его проверенная в тяжелых земных условиях надежность стала бы залогом успеха межпланетной миссии.
Какой режим работы является оптимальным для электродвигателя кранового MTH 412-8?
Номинальным и оптимальным режимом работы является повторно-кратковременный режим S3 с продолжительностью включения (ПВ) 40%. Это означает, что двигатель рассчитан на чередующиеся периоды работы под нагрузкой и паузы. Также допускается кратковременная работа в режиме S2 продолжительностью 30 или 60 минут.
Чем отличается фазный ротор от короткозамкнутого в крановых двигателях?
Двигатель с фазным ротором имеет обмотку на роторе, выведенную на контактные кольца. Это позволяет подключать к нему внешние сопротивления (реостаты), что дает возможность плавно регулировать скорость вращения, снижать пусковые токи и увеличивать пусковой момент. Это критически важно для крановых механизмов.
Какие есть варианты доставки электродвигателя MTH 412-8?
Мы организуем доставку по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Транспортная компания подбирается индивидуально, исходя из адреса и пожеланий заказчика.
Какой гарантийный срок на крановый электродвигатель MTH 412-8?
На всю продукцию бренда Гидромаш предоставляется гарантия производителя 12 месяцев с момента отгрузки, при условии соблюдения правил транспортировки, монтажа и эксплуатации, указанных в технической документации.
Покупая электродвигатель крановый MTH 412-8 у нас, вы выбираете надежного поставщика промышленного оборудования. Мы предлагаем оригинальную продукцию бренда Гидромаш с полным пакетом документов и гарантией 12 месяцев. Наши ключевые преимущества — возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, а также оперативная доставка в любой регион России и страны СНГ. Чтобы купить электродвигатель крановый MTH 412-8 по выгодной цене, узнать актуальное наличие и оформить заказ, свяжитесь с нашими менеджерами. Мы обеспечим бесперебойные поставки оборудования для вашего производства.
