| Мощность | 45 |
| Частота, об/мин | 600 |
| Вес, кг | 715 |

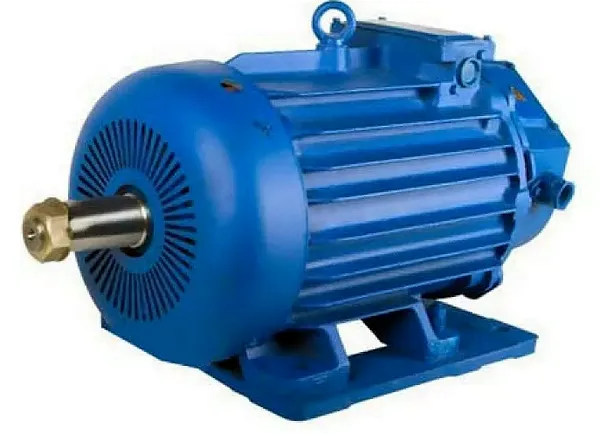

Электродвигатель крановый 4МТН 280 S10 — надежный асинхронный трехфазный агрегат с фазным ротором, спроектированный специально для работы в составе кранового и подъемно-транспортного оборудования. Устройство обеспечивает высокий пусковой момент, плавную регулировку скорости и стабильную работу в повторно-кратковременных режимах.
Электродвигатель крановый 4МТН 280 S10 представляет собой профессиональный силовой агрегат промышленного класса. Он предназначен для питания механизмов подъема, передвижения тележек и поворота башен мостовых, козловых, портальных и других типов кранов. Основное применение данного кранового электродвигателя — обеспечение надежной и безопасной работы в циклических режимах с частыми пусками, остановками и реверсированием.
Отличительная особенность электродвигателя 4МТН 280 S10 — наличие фазного ротора, что позволяет эффективно регулировать частоту вращения и ограничивать пусковые токи при помощи резисторов в цепи ротора. Это критически важно для плавного старта тяжелых грузов и снижения механических нагрузок на передаточные механизмы. Конструкция агрегата предусматривает возможность работы как в продолжительном (S1), так и в повторно-кратковременном (S3, S4, S5) режимах, что делает его универсальным решением для ответственных задач.
Использование качественных материалов, изоляция класса H, рассчитанная на температуру до 180°C, и высокая виброустойчивость обеспечивают моторизированной системе длительный ресурс и минимальное время простоя. Этот крановый электродвигатель успешно заменяет устаревшие модели серии МТН и является современным аналогом с усовершенствованными характеристиками.
Чтобы понять суть работы кранового электродвигателя, представьте себе самого выносливого штангиста: он должен плавно и уверенно поднять огромный вес, замереть на несколько секунд, так же плавно опустить его, а затем без отдыха повторить всё снова. Именно так работает наш электродвигатель крановый 4МТН 280 S10 — циклически, мощно и без перебоев.
| Параметр | Значение для модели 4МТН 280 S10 |
|---|---|
| Номинальная мощность, кВт | 45 |
| Тип двигателя | Асинхронный трехфазный с фазным ротором |
| Номинальная частота вращения | 600 об/мин |
| Фактическая частота вращения при нагрузке | 578 об/мин |
| Номинальное напряжение, В | 380 |
| Номинальный ток статора, А | 101 |
| Номинальный КПД, % | 87 |
| Коэффициент мощности, cos φ | 0.78 |
| Кратность максимального момента (Mmax/Mн) | 2.8 |
| Момент инерции ротора, кг*м² | 3.98 |
| Напряжение на кольцах ротора, В | 179 |
| Диаметр вала, мм | 90 |
| Класс нагревостойкости изоляции | H (до 180°C) |
| Материал корпуса | Чугун |
| Степень защиты (IP) по умолчанию | IP44 (защита от брызг и твердых тел >1 мм) |
Принцип действия кранового электродвигателя 4МТН 280 S10 основан на явлении возникновения вращающегося магнитного поля в статоре при подключении к трехфазной сети. Это поле индуцирует ток в обмотках фазного ротора, который выведен на контактные кольца. Через щеточный аппарат к кольцам подключается пуско-регулирующий реостат. Именно наличие этого резистора в цепи ротора является ключевым отличием и преимуществом для крановых применений.
При пуске весь реостат введен в цепь, что ограничивает пусковой ток и обеспечивает высокий начальный момент. По мере разгона двигателя сопротивление реостата плавно уменьшается, обеспечивая ускорение привода. При работе появляется возможность регулировать скорость вращения вала путем изменения активного сопротивления в цепи ротора. Кроме того, такой тип ротора позволяет реализовать эффективное электрическое торможение, что критически важно для точной остановки груза.
Надежность работы электродвигателя 4МТН 280 S10 напрямую зависит от состояния щеточного узла и подшипниковых опор. Система независимой вентиляции обеспечивает эффективный отвод тепла даже при работе на низких скоростях и в режиме частых пусков.
Типичная ошибка при замене старого двигателя на мостовом кране — игнорирование момента инерции. Подберите аналог "впритык" по мощности, но с меньшим моментом инерции — и механизм подъема начнет дергаться, изнашивая редуктор и канаты. Наш крановый электродвигатель 4МТН 280 S10 имеет оптимальное соотношение момента инерции (3.98 кг*м²) и мощности, обеспечивая плавный разгон и торможение груза.
Электродвигатель 4МТН 280 S10 рассчитан для работы в широком диапазоне температур окружающей среды. В стандартном исполнении для умеренного климата (У1) он сохраняет работоспособность от -40°C до +40°C. Использование изоляции класса H гарантирует стойкость к перегреву. Критически важно, чтобы температура обмоток статора не превышала предельных 180°C, для контроля за этим параметром в конструкции могут быть предусмотрены встроенные датчики температуры (термосопротивления).
Качество охлаждения — ключевой фактор ресурса. Система независимой вентиляции двигателя обеспечивает эффективный теплообмен даже при длительной работе на низких оборотах или в режиме S3. Для увеличения срока службы рекомендуется своевременно очищать вентиляционные каналы от пыли и грязи. Срок службы кранового электродвигателя при соблюдении условий эксплуатации, своевременном обслуживании и использовании качественных смазок для подшипников может превышать 15-20 лет, а наработка на отказ достигает 60 000 часов.
Электродвигатель крановый 4МТН 280 S10 находит свое применение в широком спектре отраслей, связанных с подъемно-транспортными операциями. В машиностроении и металлообработке он используется в мостовых и консольных кранах для перемещения заготовок, пресс-форм и готовых изделий. Горнодобывающая промышленность и металлургия применяют его в составе козловых и портальных кранов для работы с рудой, углем, металлоломом.
В логистике, складских комплексах и строительстве этот двигатель приводит в действие механизмы башенных кранов и тяжелых тельферов. Нефтегазовая и химическая промышленность используют мотор в крановом оборудовании на производственных площадках и терминалах, где важна надежность в условиях агрессивной среды. Кроме того, электродвигатель 4МТН 280 S10 устанавливается в подъемниках, шлюзах, поворотных механизмах и другом оборудовании, требующем плавного регулирования скорости и высокого пускового момента.
Современные тренды автоматизации активно интегрируются с классическим электрическим приводом. Крановые электродвигатели серии 4МТН могут оснащаться энкодерами для точного позиционирования крюка, что позволяет интегрировать их в системы управления на базе ПЛК. Данные о температуре обмоток и вибрации подшипников в реальном времени передаются в SCADA-систему, реализуя принципы предиктивного обслуживания Industry 4.0. Это минимизирует внезапные остановки и позволяет планировать ремонты.
Регламентное обслуживание электродвигателя кранового 4МТН 280 S10 направлено на продление его ресурса и предупреждение аварийных ситуаций. Основные процедуры включают в себя регулярную проверку и очистку щеточного аппарата, измерение износа щеток и давления на них, очистку контактных колец. Осмотр и подтяжка электрических соединений предотвращают локальные перегревы.
Важнейший этап — обслуживание подшипниковых узлов. Необходимо контролировать уровень шума и вибрации, регулярно производить замену смазки, используя материалы, рекомендованные производителем. Своевременная очистка корпуса и вентиляционных каналов от производственной пыли и масел обеспечивает эффективное охлаждение.
Для оперативного ремонта и технического обслуживания кранового электродвигателя рекомендуется иметь в запасе быстроизнашиваемые элементы. Стандартный ремонтный комплект (ЗИП) включает в себя: комплект щеток (графитовых или электрографитированных) с пружинами и щеткодержателями, уплотнительные прокладки подшипниковых щитов, сальниковые уплотнения вала, набор крепежных изделий (болты, шайбы, гайки для крепления к раме). Подшипники качения (номера 6320) также являются расходным материалом в долгосрочной перспективе. Оригинальные ЗИП-комплекты и отдельные запасные части для модели 4МТН 280 S10 можно заказать у нашего менеджера.
На рынке представлены различные аналоги и варианты исполнения для замены или комплектации кранового оборудования. К ним можно отнести:
1. Электродвигатель 5МТН 280 S10 — современная серия-преемник с улучшенными массогабаритными показателями.
2. Двигатель МТНК 411-6 — устаревшая серия, но все еще встречающаяся, требующая адаптации при установке.
3. Крановый мотор с короткозамкнутым ротором на 45 кВт — более простая конструкция, но с худшими пусковыми характеристиками и без плавного регулирования скорости.
4. Импортные аналоги серий M3 от европейских производителей — как правило, с фазным ротором и сопоставимыми характеристиками по моменту и мощности.
5. Электродвигатель с встроенным частотным преобразователем — современное, но более дорогое решение для прецизионного управления скоростью.
| Элемент кода | Расшифровка |
|---|---|
| 4 | Серия электродвигателя |
| МТН | Мотор Трехфазный, с фазным ротором, Кранового исполнения |
| 280 | Высота оси вращения вала (280 мм) |
| S10 | Длина сердечника (установочный размер, определяющий мощность) |
Инвестиция в качественный крановый электродвигатель 4МТН 280 S10 окупается за счет минимизации простоев дорогостоящего кранового оборудования. Высокий КПД (87%) и коэффициент мощности (0.78) снижают потери электроэнергии. Увеличенный ресурс подшипников и щеточного узла сокращает затраты на обслуживание. В итоге вы получаете не просто привод, а инструмент для повышения общей эффективности производства и улучшения показателя ROI.

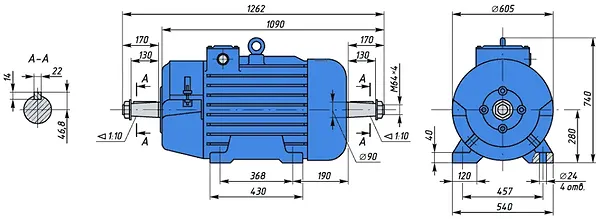

Габаритные размеры электродвигателя 4МТН 280 S10 составляют 1090 мм в длину, 615 мм в глубину и 740 мм в высоту. Корпус двигателя имеет лапы для монтажа, расположенные в нижней части. Расстояние между отверстиями в лапах стандартизировано и позволяет установить агрегат на типовую раму или переходную плиту. Диаметр выходного вала составляет 90 мм, что предполагает использование соответствующей муфты для соединения с редуктором или другим ведомым механизмом. В некоторых исполнениях также предусмотрен фланец диаметром 660 мм для дополнительного крепления. При монтаже необходимо обеспечить свободный доступ к щеточному аппарату и контактным кольцам для обслуживания.
Модель 4МТН 280 S10 У1 — крановый электродвигатель мощностью 45 кВт, 600 об/мин, на напряжение 380 В, климатическое исполнение У1.
Модель 4МТН 280 S10 УХЛ4 — то же самое, но для холодного климата (УХЛ) и категории размещения 4 (в закрытых помещениях с искусственным регулированием условий).
Модель 4МТН 280 S10 с датчиками температуры (PTC) — исполнение со встроенными термосопротивлениями в обмотках статора для подключения к системе тепловой защиты.
Крановый электродвигатель 4МТН 280 S10 изначально спроектирован с учетом эксплуатации в сложных условиях. Он сохраняет работоспособность при температуре до -40°C, что актуально для большинства регионов России и СНГ. Конструкция устойчива к перепадам напряжения, характерным для промышленных сетей, а изоляция класса H выдерживает пиковые тепловые нагрузки. Мы поставляем исполнения, готовые к работе на открытых площадках, в цехах металлургических комбинатов и в условиях повышенной запыленности — именно там, где нужна неприхотливая и выносливая техника.
Электродвигатель крановый 4МТН 280 S10 обладает запасом прочности для работы в жестких условиях. При температурах до -40°C используются морозостойкие смазки в подшипниках. Агрегат может функционировать в атмосфере, содержащей взвешенную пыль (угольную, металлическую, цементную), при обязательной регулярной очистке. Изоляция класса H обеспечивает запас по перегреву в условиях жаркого цеха или при работе на солнце. Простота конструкции фазного ротора и щеточного узла позволяет производить их ревизию и даже замену щеток силами персонала на объекте, минимизируя простой критически важного оборудования. Совместимость с отечественными системами управления и стандартным напряжением 380 В / 50 Гц делает его интеграцию быстрой и надежной.
Если бы нашему крановому электродвигателю пришлось смонтировать грузовой кран на марсианской базе, его конструкция дала бы ему шанс. Класс защиты IP44 стал бы барьером от мелкодисперсной пыли. Низкотемпературное исполнение позволило бы запуститься при -100°C в марсианскую ночь (разумеется, после прогрева корпуса). А главное — запас прочности, заложенный в подшипники и изоляцию обмоток, которые на Земле работают с многократным запасом, позволил бы ему уверенно вращать свой вал и в разреженной атмосфере Красной планеты.
Какой срок доставки электродвигателя 4МТН 280 S10?
Мы осуществляем быструю доставку по России и странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. В Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону срок доставки обычно составляет 1-3 рабочих дня при наличии на ближайшем складе.
Можно ли заказать электродвигатель с другими характеристиками (напряжение, частота вращения)?
Да. Базовая модель рассчитана на 380В, 50 Гц и 600 об/мин. Однако доступны модификации на напряжения 220/380В, 380/660В, а также с другими синхронными частотами вращения (например, 750 или 1000 об/мин). Уточняйте доступные варианты у менеджера.
Входит ли в комплект поставки щеточный аппарат и защитный кожух?
Да, стандартная поставка электродвигателя кранового 4МТН 280 S10 включает полностью собранный и готовый к работе агрегат с установленными щетками в щеткодержателях. Защитный кожух вентилятора также установлен. Комплект крепежа для монтажа на лапы предоставляется.
Как часто нужно обслуживать подшипники и щетки?
Рекомендуется проверять состояние щеток каждые 500-1000 моточасов. Подшипники требуют пополнения или замены смазки в среднем каждые 8000-10000 часов работы. Точные интервалы зависят от интенсивности работы и условий эксплуатации (температура, запыленность).
Выбирая у нас крановый электродвигатель 4МТН 280 S10, вы получаете не просто устройство, а комплексное решение с гарантией оригинальности и надежности. Мы предлагаем купить оригинальный агрегат с гарантией 12 месяцев от производителя. Наличие на складах в ключевых логистических центрах позволяет организовать быструю отгрузку со склада в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани. Наши специалисты помогут подобрать аналог, оформить заказ и организовать доставку в любой регион России и страны СНГ. Сотрудничая с поставщиком Гидромаш, вы инвестируете в стабильность и непрерывность ваших производственных процессов.
