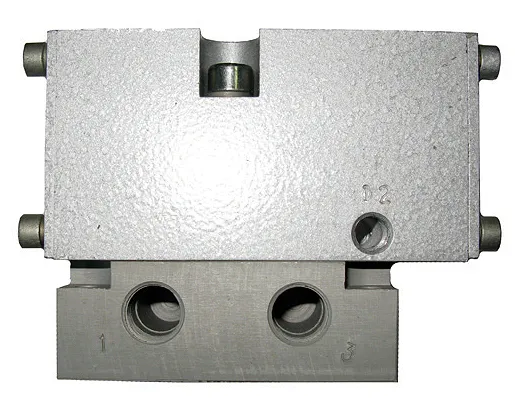

Пневмораспределитель 3РК20П-1 — 3/2 с пневматическим управлением, Ду=20мм, К3/4"

Описание и назначение

⚙️ Пневмораспределитель 3РК20П-1 предназначен для изменения направления потоков сжатого воздуха в пневматических системах управления. Данное устройство обеспечивает надежное переключение режимов работы оборудования благодаря пневматическому принципу управления без использования электроэнергии. Пневмораспределитель 3РК20П-1 активно применяется в промышленной автоматике для управления цилиндрами, клапанами и другими исполнительными механизмами.

🔧 Виды управления пневмораспределителей серии 3РК: пневматическое (модель 3РК...П) и электропневматическое (модель 3РК...Э). Пневмораспределитель 3РК20П-1 относится к пневматическому типу управления, что делает его независимым от электросети и безопасным для эксплуатации во взрывоопасных зонах. Номинальное давление рабочей среды составляет 1 МПа, что соответствует требованиям ГОСТ 24346-80.

Вес, габаритные размеры и Код ТН ВЭД. ГОСТ

⚖️ Масса пневмораспределителя 3РК20П-1 — 4,2 кг. Габаритные размеры: длина 148 мм, ширина 85 мм, высота 125 мм. Код ТН ВЭД: 8481 20 000 0. Изделие изготавливается в соответствии с ГОСТ 24346-80 и имеет климатическое исполнение УХЛ4, что гарантирует работоспособность в умеренном климате при температурах от -40°C до +40°C.

Цитата

«Пневмораспределитель 3РК20П-1 — незаменимый элемент пневмосистемы, обеспечивающий бесперебойную работу станков даже в экстремальных условиях!» — опытный инженер-механик.

Технические характеристики

Принцип работы и температурный режим

🌡️ Пневмораспределитель 3РК20П-1 функционирует за счет пневматического сигнала, подаваемого в управляющий порт. При поступлении сжатого воздуха в управляющую камеру происходит смещение золотника, переключающего поток рабочей среды между рабочими линиями. Температурный режим эксплуатации: от -40°C до +40°C. Устройство сохраняет герметичность и функциональность при влажности до 95%, что подтверждено климатическим исполнением УХЛ4.

⏳ Срок службы пневмораспределителя 3РК20П-1 при соблюдении условий эксплуатации составляет не менее 5 лет. Ресурс определяется количеством циклов переключения — до 10 миллионов включений. Пневмораспределитель 3РК20П-1 не требует регулярного технического обслуживания, что снижает эксплуатационные затраты.

Где применяется

🏭 Пневмораспределитель 3РК20П-1 устанавливается на промышленном оборудовании: прессах, литьевых машинах, конвейерных линиях, станках с ЧПУ и упаковочных автоматах. Широко используется в металлургии, химической промышленности, автомобильном производстве и пищевом машиностроении. Пневмораспределитель 3РК20П-1 обеспечивает быстрое переключение режимов в системах с высокими требованиями к надежности.

Аналоги устройства

🔄 Ближайшие аналоги Пневмораспределитель 3РК20П-1: модели 3РК20П-2 (с измененным типом присоединения), 3РК20П-3 (с увеличенным ресурсом) и зарубежные аналоги Festo MS6-SV-D-1/4-180-180-Y и SMC SY5000-5LZD. Однако отечественный Пневмораспределитель 3РК20П-1 выгодно отличается ценой, адаптацией к российским условиям эксплуатации и наличием сервисной поддержки.

Ремкомплект и быстроизнашивающиеся детали

🛠️ Для Пневмораспределитель 3РК20П-1 предусмотрен фирменный ремкомплект ГИДРОМАШ, включающий: уплотнительные кольца (артикул УК-20П), золотник (арт. З-3РК20П), возвратную пружину (арт. П-3РК20П) и направляющую втулку (арт. В-3РК20П). Быстроизнашивающиеся детали: уплотнения (ресурс 2 года), золотник (ресурс 5 млн циклов), пружина (ресурс 3 года). Регулярная замена этих элементов продлевает срок службы устройства.

Условное обозначение

Габаритные и присоединительные размеры

📏 Габаритные размеры Пневмораспределитель 3РК20П-1: длина — 148 мм, ширина — 85 мм, высота — 125 мм. Присоединительная резьба: вход/выход — К3/4", управляющий порт — М5. Расстояние между присоединительными точками — 40 мм. Чертежи и 3D-модели доступны в технической документации на сайте sd-tehno.ru.

Примеры заказа

🛒 Примеры заказов Пневмораспределитель 3РК20П-1: 4 штуки для завода в Екатеринбурге (комплектация с ремкомплектом), 10 штук для предприятия в Новосибирске (с ускоренной доставкой), партия 50 штук для Краснодарского края (с сертификатами качества). Минимальный заказ — 1 штука. Для заказа 4 и более единиц предусмотрена скидка 7%.

Часто задаваемые вопросы

❓ Можно ли использовать Пневмораспределитель 3РК20П-1 при температуре -45°C?
Нет, минимальная температура эксплуатации — -40°C (исполнение УХЛ4). Для更低 температур требуется модификация с исполнением ХЛ.

❓ Какова величина утечки воздуха в нерабочем состоянии?
Согласно техническим характеристикам, общая утечка из полостей распределителя не превышает 150 см³/мин при давлении 1 МПа.

❓ Требуется ли регулярная смазка Пневмораспределитель 3РК20П-1?
Нет, устройство работает в «сухом» режиме. Смазка применяется только при первоначальной сборке на производстве.

❓ Совместим ли 3РК20П-1 с системами управления Festo?
Да, благодаря стандартным присоединительным размерам (К3/4") и давлению 1 МПа, устройство легко интегрируется в любые пневмосистемы.

❓ Какой гарантийный срок у Пневмораспределитель 3РК20П-1?
Гарантия от ГИДРОМАШ — 24 месяца при соблюдении условий монтажа и эксплуатации по техническому паспорту.

❓ Можно ли заказать Пневмораспределитель 3РК20П-1 с резьбой G1/4?
Да, возможно изготовление под заказ с трубной цилиндрической резьбой (модель 3РК20П-2). Срок производства — 10 рабочих дней.

Доставка и поддержка

🚚 Компания ГИДРОМАШ обеспечивает оперативную доставку Пневмораспределитель 3РК20П-1 по всей России: Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар. Также осуществляем отправку в страны СНГ — Беларусь, Казахстан, Армению и Киргизию. Стандартные сроки: 2-5 дней по РФ, 7-10 дней в СНГ. Все устройства проходят заводское тестирование и комплектуются паспортом качества. ГИДРОМАШ — ваш надежный поставщик пневмоавтоматики с 15-летним опытом!
