| Диаметр, Ду | 25 |
| Давление, Мпа | 0,63 |
| Вес, кг | 4,2 |

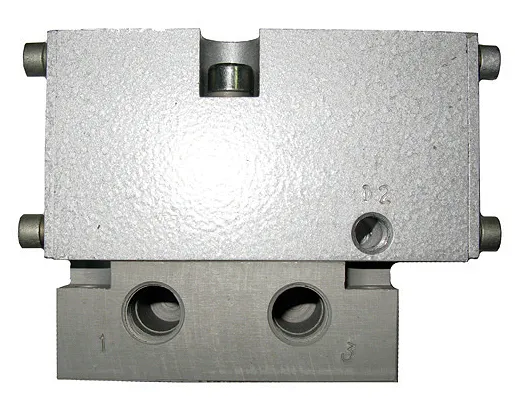

Пневмораспределитель 3РК25П-2 — это трёхлинейный двухпозиционный клапан с пневматическим управлением, предназначенный для изменения направления потока сжатого воздуха в системах автоматики и управления. Данный пневмораспределитель идеально подходит для интеграции в пневмосистемы, критичные к скорости срабатывания и надёжности, обладая при этом высокой ремонтопригодностью и долгим сроком службы.
Пневмораспределитель 3РК25П-2 представляет собой ключевой элемент управления в пневматических приводах. Он выполняет функцию переключения направления потока рабочей среды — сжатого воздуха, обеспечивая подачу энергии к потребителям (пневмоцилиндрам, пневмодвигателям) или сброс её в атмосферу. Основная задача этого устройства — дистанционное управление исполнительными механизмами по сигналу от системы управления.
Отличительной особенностью данного пневмораспределителя является его тип управления. Исполнительный механизм клапана активируется не электрическим сигналом, а управляющим потоком воздуха (давлением порядка 0,08–0,6 МПа от рабочего). Это делает его взрывобезопасным и пригодным для работы в условиях высокого уровня помех, повышенной влажности и запылённости, где применение электропневматических распределителей может быть нежелательно или ограничено.
Пневмораспределитель 3РК25П-2 имеет условный проход 25 мм (Dy 25), что соответствует резьбовому присоединению G1". Номинальное рабочее давление составляет 1,0 МПа (10 бар), а максимальная пропускная способность — 6,3 м³/ч. Эти характеристики позволяют ему эффективно управлять мощными пневматическими цилиндрами и агрегатами, используемыми в машиностроении, металлообработке и других отраслях промышленности.
Если представить пневмосистему как оркестр, то пневмораспределитель 3РК25П-2 — это дирижёр, который всего лишь взмахом палочки (управляющим сигналом) заставляет мощные цилиндры тихо «пыхтеть» или работать с такой энергией, что можно передвинуть гору заготовок. Главное — дать ему чистый «воздух для дыхания», и он будет слаженно управлять всем ансамблем, не пропуская ни одной ноты в технологическом процессе.
| Характеристика | Значение для 3РК25П-2 |
|---|---|
| Тип распределителя и управления | 3/2, нормально закрытый, с пневматическим управлением |
| Условный проход, Dy | 25 мм |
| Присоединительная резьба | G1" (трубная цилиндрическая) |
| Номинальное рабочее давление | 1,0 МПа (10 бар) |
| Минимальное управляющее давление | 0,08 МПа + 0,6 от рабочего давления |
| Максимальная пропускная способность, Kv | 6,3 м³/ч |
| Время срабатывания (включения) | Не более 0,1 с |
| Время срабатывания (выключения) | Не более 0,125 с |
| Максимальная частота включений | 3,3 цикла в секунду |
| Утечка воздуха (общая), не более | 150 см³/мин |
| Рабочая среда | Очищенный сжатый воздух |
| Масса | 4,2 кг |
| Климатическое исполнение | УХЛ4 (для районов с умеренным и холодным климатом) |
Принцип работы пневмораспределителя 3РК25П-2 основан на переключении золотника внутри корпуса под действием управляющего сигнала. В исходном (обесточенном) состоянии подпружиненный золотник закрывает канал от линии питания (P) к рабочему выходу (A), а выход (A) соединён с линией выхлопа (R). При подаче управляющего давления на управляющий порт (Y) поршень или мембрана преодолевает усилие возвратной пружины и смещает золотник.
В результате этого смещения происходит коммутация: канал питания (P) соединяется с рабочим выходом (A), обеспечивая подачу воздуха к исполнительному механизму, а линия выхлопа (R) перекрывается. Как только управляющее давление снимается, пружина возвращает золотник в исходное положение, соединяя выход (A) с выхлопом (R) для сброса давления из привода. Данный цикл обеспечивает чёткое двухпозиционное управление «включено/выключено».
Скорость срабатывания (0,1 с) и герметичность запирающих элементов напрямую влияют на быстродействие и энергоэффективность всей системы. Прямое пневматическое управление требует более высокого давления для срабатывания по сравнению с пилотным, но оно проще и надёжнее.
Самая частая ошибка при монтаже пневмораспределителя 3РК25П-2 — это пренебрежение установкой влагоотделителя и фильтра тонкой очистки непосредственно перед устройством. Даже небольшое количество влаги и абразивных частиц в сжатом воздухе резко увеличивает износ уплотнений золотника, приводя к потере герметичности и росту утечек. Поставьте хороший фильтр — он окупится многократно увеличением ресурса клапана.
Пневмораспределитель 3РК25П-2 рассчитан на работу в температурном диапазоне от +5°C до +50°C для окружающей среды и рабочего воздуха. При более низких температурах возможна конденсация влаги в магистралях и обмерзание, что приведёт к заклиниванию золотника. В жару необходимо следить, чтобы температура корпуса не превышала +60°C, чтобы не произошла деформация полимерных уплотнений.
На срок службы данного пневмораспределителя (который в нормальных условиях эксплуатации составляет не менее 1–2 млн. циклов) в первую очередь влияют два фактора: качество подготовки воздуха (чистота, влажность, наличие масляного тумана) и частота переключений. При работе на предельной частоте (3,3 Гц) ресурс будет выработан быстрее, чем при редких включениях. Регулярное техобслуживание и замена уплотнений позволяют продлить срок службы изделия в несколько раз.
Пневмораспределитель 3РК25П-2 широко применяется в различных отраслях промышленности для автоматизации технологических процессов. В машиностроении и станкостроении он управляет зажимными патронами, толкателями, дверями защитных ограждений. В автомобильной промышленности — участвует в работе окрасочных роботов, конвейерных линий. В горнодобывающей и нефтегазовой отраслях используется для управления пневмоприводами задвижек и заслонок, где необходима взрывобезопасность. В металлообработке и деревообработке — для включения пневмоинструмента, перемещения заготовок.
В химической и текстильной промышленности этот клапан применяется в системах дозирования и подачи сырья. В строительстве и ЖКХ он используется в системах промышленной вентиляции для управления клапанами, а также в пневматических системах мусоропроводов и очистных сооружений. Таким образом, купить пневмораспределитель 3РК25П-2 — значит получить универсальный и надёжный компонент для модернизации или ремонта широкого спектра пневмооборудования.
Интеграция пневмораспределителя 3РК25П-2 в концепцию Industry 4.0 и IoT возможна через установку на его управляющий порт электронно-управляемых пневматических клапанов-копиров или через датчики положения золотника с аналоговым выходом. Подключённый к ПЛК, такой распределитель предоставляет данные о факте срабатывания, количестве циклов, что позволяет внедрять предиктивную диагностику: система сама предупредит оператора о приближении требуемого обслуживания или о падении давления управления, сигнализируя о неисправности в предварительной ступени.
Для продления срока службы пневмораспределителя 3РК25П-2 необходимо соблюдать график технического обслуживания. Рекомендуется ежегодно (или после 500 000 циклов) выполнять ревизию: разбирать устройство, промывать все детали, проверять состояние рабочих кромок золотника и седла, осматривать возвратную пружину и сальники на предмет потери упругих свойств.
Основными изнашиваемыми элементами, которые требуют замены в первую очередь, являются уплотнительные кольца (РТИ) золотника, уплотнения штока или мембраны, и, в редких случаях, сама пружина. При появлении повышенных утечек или замедленном срабатывании необходимо в первую очередь проверить и заменить именно эти компоненты.
Для быстрого восстановления работоспособности пневмораспределителя 3РК25П-2 производитель рекомендует иметь в запасе ремонтный комплект. В его состав, как правило, входят все быстроизнашиваемые детали: комплект уплотнительных колец из NBR (нитрильного каучука) для золотника и поршня/мембраны управления, возвратная пружина, набор уплотнительных прокладок, а также прижимная гайка (если предусмотрена конструкцией). Оригинальные ремкомплекты поставляются в сборе, что гарантирует полное соответствие геометрии и материала, обеспечивая герметичность после ремонта на уровне нового изделия. Заказать оригинальный ЗИП можно при оформлении заказа на сам пневмораспределитель.
На рынке представлены различные исполнения, схожие по функциям с пневмораспределителем 3РК25П-2. Можно выделить несколько типов аналогов:
1. Распределители с электромагнитным управлением (3/2 соленоидные), для работы от 24 В DC или 220 В AC.
2. Распределители с ручным управлением (рычажные, кнопочные).
3. Распределители меньшего условного прохода (Dy 10, 16 мм) для управления маломощными приводами.
4. Распределители большего прохода (Dy 32, 40 мм) для систем с высоким расходом воздуха.
5. Пятилинейные распределители (5/2) для управления двухсторонними пневмоцилиндрами.
| Позиция в коде | Расшифровка для модели 3РК25П-2 |
|---|---|
| 3РК | Серия трёхлинейных распределителей |
| 25 | Условный проход (Dy), 25 мм |
| П | Вид управления: пневматическое |
| 2 | Способ монтажа: резьбовой с трубной цилиндрической резьбой (G) |
| [не указано в базовой модели] | Для электропневматических версий: род тока (Д/А) и номинальное напряжение |
| 4 | Категория размещения (4 – для работы в закрытых помещениях) |
Инвестиции в качественный пневмораспределитель 3РК25П-2 от поставщика «Гидромаш» быстро окупаются за счёт снижения эксплуатационных затрат. Высокая герметичность (утечка всего 150 см³/мин) сокращает потери сжатого воздуха, а значит, и энергопотребление компрессорной станции. Быстрое срабатывание (0,1 с) уменьшает цикл работы оборудования, повышая его производительность. Долгий ресурс и ремонтопригодность сводят к минимуму простои на замену вышедшего из строя узла, что в итоге даёт значительный рост общей эффективности производства и улучшение показателей ROI.

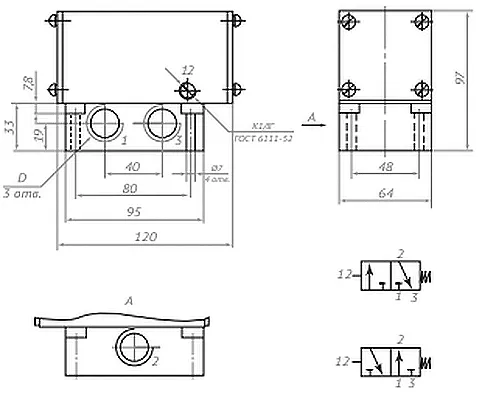

Для монтажа пневмораспределителя 3РК25П-2 необходимо знать основные габаритные и присоединительные размеры. Изделие имеет корпус, в котором выполнены три присоединительных порта с трубной цилиндрической резьбой G1" (по ГОСТ 6357-81) для подключения к питающей магистрали (P), к рабочему потребителю (A) и к выхлопу (R). Расстояние между осями резьбовых отверстий, а также общая высота и ширина корпуса стандартизированы для удобства установки на монтажную планку или непосредственно в линию.
При монтаже в условиях ограниченного пространства важно предусмотреть свободный доступ к управляющему штуцеру (Y) для подключения пилотной линии, а также обеспечить возможность выхода выхлопного воздуха (R) либо в атмосферу через глушитель, либо в отводящую магистраль, не создавая противодавления, которое может замедлить срабатывание.
Модель 3РК25П-2 — пневмораспределитель с пневматическим управлением, условным проходом 25 мм, резьба G1".
Модель 3РК25П-1 — аналогичный клапан, но с конической присоединительной резьбой.
Модель 3РК25Э-2 — распределитель с электропневматическим управлением (соленоидным), с цилиндрической резьбой G1".
Пневмораспределитель 3РК25П-2 хорошо адаптирован к работе на российских предприятиях. Его конструкция учитывает специфику отечественных магистралей сжатого воздуха, где возможны колебания давления и повышенная влажность. Уплотнительные материалы подобраны для работы с воздухом, имеющим умеренное содержание масляного аэрозоля, что характерно для многих промышленных компрессоров. Устройство готово к эксплуатации в условиях как умеренного, так и холодного климата (исполнение УХЛ4), что делает его пригодным для использования в большинстве регионов России и стран СНГ.
Хотя стандартное исполнение пневмораспределителя 3РК25П-2 рассчитано на температуры от +5°C до +50°C, при использовании морозостойких уплотнений (из материала, например, FKM) и соответствующей подготовки воздуха (осушения) он может работать при температурах до –40°C. В таких условиях критически важно предотвратить обмерзание конденсата в каналах, для чего обязательна установка осушителей и подогрев управляющих линий.
Работа в условиях высоких температур (до +80°C) также возможна при применении термостойких уплотнений (EPDM, FKM). Главное условие долговечной работы в любых экстремальных условиях — это сохранение качества и чистоты рабочей среды (сжатого воздуха) в соответствии с паспортными требованиями, а также регулярная диагностика состояния уплотнительных элементов.
Теоретически, если снабдить пневмораспределитель 3РК25П-2 источниками сжатого углекислого газа (атмосфера Марса) или кислорода (запас с лунной базы) и заменить все стандартные уплотнения на версии из фторэластомера, устойчивые к космическому вакууму и низким температурам, он мог бы выполнять свои функции в экзотических условиях. Главным ограничением стала бы необходимость в герметичном корпусе, защищающем от прямого вакуума, и системе терморегуляции. Однако сам принцип работы — переключение золотника давлением — остался бы неизменным, доказывая простоту и фундаментальную надёжность этой конструкции, созданной для земных, но поистине суровых условий.
Какой тип рабочей среды необходим для пневмораспределителя 3РК25П-2?
Для работы необходим очищенный сжатый воздух без избытка конденсата и масла, соответствующий классу чистоты по ГОСТ 17433-80. Использование других газов (азот, аргон) возможно по согласованию и после проверки совместимости с материалами уплотнений.
Какое давление управления требуется для срабатывания 3РК25П-2?
Минимальное управляющее давление составляет не более 0,08 МПа + 0,6 от текущего рабочего давления в магистрали. Например, при рабочем давлении 0,6 МПа для переключения потребуется давление управления около 0,44 МПа.
Возможна ли доставка пневмораспределителя в наш город?
Мы осуществляем доставку оборудования во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость уточняйте у менеджера при оформлении заказа.
В комплект поставки входят крепёж и уплотнители?
Базовый комплект поставки включает само изделие. Крепёжные элементы (кронштейны, болты) и уплотнительные материалы (лента ФУМ, нить) для монтажа приобретаются отдельно, исходя из конкретных условий установки. При необходимости менеджер поможет сформировать полный комплект для монтажа.
Приобретая пневмораспределитель 3РК25П-2 у нас, вы получаете оригинальную продукцию, соответствующую всем заявленным техническим параметрам. Мы предлагаем купить оборудование с гарантией производителя 12 месяцев. Для вашего удобства организована возможность быстрой отгрузки со складов в ключевых логистических центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши специалисты готовы оперативно оформить заказ и организовать доставку в любой регион России и страны СНГ. Цена на пневмораспределитель 3РК25П-2 остаётся конкурентной при неизменно высоком качестве от бренда Гидромаш.
