| Диаметр, Ду | 20 |
| Давление, Мпа | 0,63 |
| Вес, кг | 4,5 |

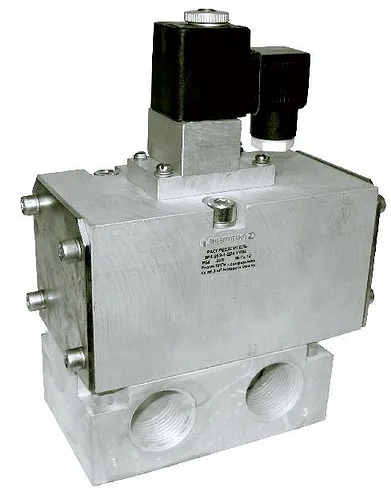

⚙️ Пневмораспределитель 3РК20Э-2 представляет собой трехлинейное устройство с электропневматическим управлением, предназначенное для переключения потоков сжатого воздуха в пневмосистемах. Ключевая функция распределителя 3РК20Э-2 – точное управление движением поршней в цилиндрах, что обеспечивает стабильную работу промышленного оборудования. Этот надежный компонент незаменим в системах автоматизации, где требуется быстрое и точное переключение режимов.
🔄 В ассортименте ГИДРОМАШ пневмораспределитель 3РК20Э-2 занимает особое место благодаря сочетанию компактных габаритов и высокой пропускной способности. Устройство соответствует ГОСТ 24347-80 и применяется в условиях промышленной эксплуатации с рабочим давлением до 1 МПа. Особенность модели – возможность работы как от постоянного (24/48/110 В), так и переменного тока (24/110/220 В, 50 Гц).
📏 Пневмораспределитель 3РК20Э-2 имеет следующие габариты: длина 150 мм, ширина 80 мм, высота 210 мм. Масса устройства – 4,5 кг. Присоединительная резьба: G3/4". Код ТН ВЭД для пневмораспределителя 3РК20Э-2 – 8481809000. Соответствие стандартам: ГОСТ 24347-80, сертификаты Ростехнадзора.
«Пневмораспределитель 3РК20Э-2 – сердце пневмосистемы: без его точной работы остановится весь конвейер!»
| ЗРК 10Э | ЗРК 16Э | ЗРК 20Э | ЗРК 25Э | ЗРК 32Э | ЗРК 40Э | |
| Условный проход, мм | 10 | 16 | 20 | 25 | 32 | 40 |
| Номинальное давление, МПа | 1,0 | |||||
| Минимальное давление, МПа, не более | 0,25 | |||||
| Пропускная способность Кv, м3/час | 1,6 | 3,0 | 5,0 | 6,3 | 10,0 | 10,0 |
| Напряжение, В - постоянного тока, - переменного тока, 50 Гц | 24, 48, 110 24, 110 , 220 | |||||
| Время срабатывания, с, не более: - включение, - выключение | 0,08 0,08 | 0,1 0,125 | ||||
| Утечка воздуха, см3/мин., не более | 100 | 150 | ||||
| Максимальная частота включений, с | 5,8 | 2,5 | ||||
🌡️ Пневмораспределитель 3РК20Э-2 функционирует по принципу электромагнитного переключения: при подаче напряжения на катушку происходит смещение золотника, меняющего направление воздушного потока. Рабочий температурный диапазон устройства – от -20°C до +50°C, что позволяет эксплуатировать 3РК20Э-2 в условиях цехов без специального климат-контроля. Срок службы пневмораспределителя 3РК20Э-2 при соблюдении норм эксплуатации превышает 10 лет.
🏭 Пневмораспределитель 3РК20Э-2 активно используется в: упаковочном оборудовании, станках с ЧПУ, автомобильных покрасочных камерах, системах пневмотранспорта и прессах. Ключевые преимущества модели 3РК20Э-2 – минимальное время срабатывания (0,1 с) и низкая утечка воздуха (150 см³/мин), обеспечивающие энергоэффективность линий. Благодаря стыковому способу монтажа (исполнение 3), устройство легко интегрируется в модульные пневмосистемы.
🔄 Конкурентные аналоги пневмораспределителя 3РК20Э-2: Festo MHE2-MS1H-2,3/2/2, Camozzi 652-320200, Parker P1D2L-20. Однако оригинальный 3РК20Э-2 от ГИДРОМАШ превосходит аналоги по цене/качеству: срок гарантии 24 месяца против 12 у импортных аналогов, полное соответствие российским ГОСТам и наличие сервисных центров по всей РФ.
🔧 Для пневмораспределителя 3РК20Э-2 доступен фирменный ремкомплект ГИДРОМАШ (артикул РК-3РК20Э). В комплект входят: уплотнительные кольца (6 шт.), золотник, возвратная пружина и направляющая втулка. Быстроизнашиваемые детали 3РК20Э-2: уплотнения (ресурс 5 млн циклов), электромагнитная катушка (ресурс 10 млн срабатываний). Рекомендуется проводить ТО каждые 6 месяцев для предотвращения утечек.
| 3РК ХХ Х Х Х Х Х 4 | Условное обозначение изделия. |
| 3РК ХХ Х Х Х Х Х 4 | Условный проход (10, 16, 25, 32, 40 мм). |
| 3РК ХХ Х Х Х Х Х 4 | Вид управления: П - пневматическое Э - электропневматическое |
| 3РК ХХ Х Х Х Х Х 4 | Способ монтажа : 1 - резьбовой с конической присоединительной резьбой; 2 - резьбовой с трубной цилиндрической присоединительной резьбой; 3 - стыковой. |
| 3РК ХХ Х Х Х Х Х 4 | Род тока: Д - постоянный (24, 48, 110 В); А - переменный, 50 Гц (24, 110, 220 В). |
| 3РК ХХ Х Х Х Х Х 4 | Номинальное электрическое напряжение: 24, 46, 110, 220 В. |
| 3РК ХХ Х Х Х Х Х 4 | Климатическое исполнение (УХЛ, О), категория размещения (4). |

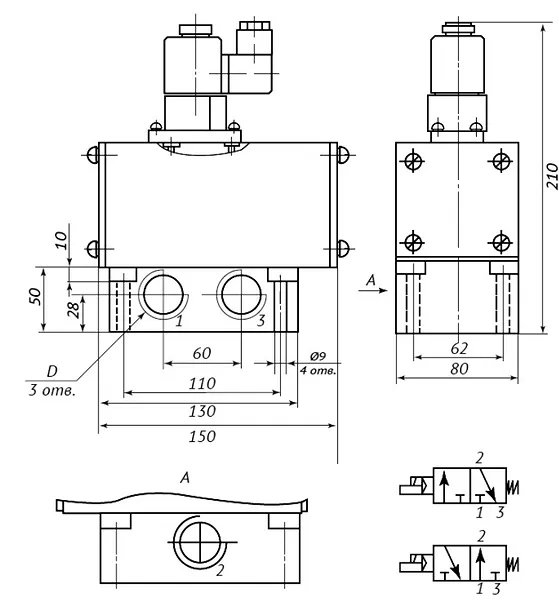

| L | B | H | A | C | E | F | G | I | J | K | D | d | Масса, кг | |
| 3РК 20Э 1… | 150 | 80 | 210 | 60 | 110 | 130 | 28 | 50 | 10 | 9 | 62 | К?" | – | 4,5 |
| 3РК 20Э 2… | 150 | 80 | 210 | 60 | 110 | 130 | 28 | 50 | 10 | 9 | 62 | G?-B | – | 4,5 |
📏 Габаритные размеры пневмораспределителя 3РК20Э-2 включают длину 150 мм, ширину 80 мм и высоту 210 мм. Присоединительная резьба G3/4" обеспечивает совместимость с большинством промышленных пневмолиний. Масса устройства – 4,5 кг, что упрощает монтаж в труднодоступных местах.
 |  |
🛒 Примеры заказа пневмораспределителя 3РК20Э-2: 4 штуки для модернизации упаковочной линии, 10 штук для запаса на складе, 2 единицы для ремонта пресса. Минимальная партия – 1 шт. При заказе от 5 единиц предоставляется скидка 7%. Все устройства 3РК20Э-2 проходят предотгрузочную проверку на герметичность и функциональность.
❓ Какое минимальное давление поддерживает пневмораспределитель 3РК20Э-2? Минимальное рабочее давление пневмораспределителя 3РК20Э-2 составляет 0,25 МПа. При более низком давлении возможны сбои в работе клапана.
❓ Можно ли использовать 3РК20Э-2 при минусовых температурах? Пневмораспределитель 3РК20Э-2 допускает кратковременную эксплуатацию до -20°C. Для постоянной работы в холодных цехах рекомендуем исполнение УХЛ1.
❓ Каков ресурс электромагнитной катушки в 3РК20Э-2? Ресурс катушки пневмораспределителя 3РК20Э-2 – не менее 10 млн срабатываний. При превышении частоты включений свыше 2,5 Гц требуется установка понижающего резистора.
❓ Совместим ли 3РК20Э-2 с импортными пневмосистемами? Да, пневмораспределитель 3РК20Э-2 имеет стандартную присоединительную резьбу G3/4", что обеспечивает совместимость с оборудованием Festo, SMC, Parker.
❓ Какие ГОСТы регламентируют производство 3РК20Э-2? Пневмораспределитель 3РК20Э-2 изготавливается по ГОСТ 24347-80 с дополнительными требованиями ТУ 4218-001-07509263-2005.
❓ Требуется ли специальное обучение для монтажа 3РК20Э-2? Монтаж пневмораспределителя 3РК20Э-2 не требует специальных навыков. Достаточно базовых знаний пневмоавтоматики и соблюдения схемы подключения из паспорта.
🚚 Пневмораспределитель 3РК20Э-2 всегда в наличии на складе ГИДРОМАШ в Москве. Доставка по России и СНГ: курьером в день заказа по Москве, 1-2 дня в Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар. Для стран СНГ – авиа и ж/д транспортом с таможенным сопровождением. Гарантия возврата средств при несоответствии техническим характеристикам. Официальный поставщик – ГИДРОМАШ, 15 лет на рынке пневмоавтоматики.
