| Давление, Мпа | 0,63 |
| Вес, кг | 8,2 |

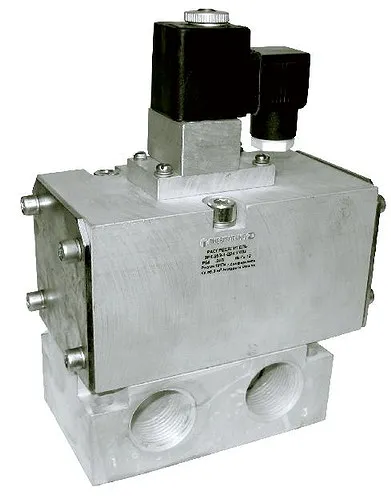

⚙️ Трехлинейный Пневмораспределитель 3РК40Э-2 представляет собой управляющий клапан для переключения потоков сжатого воздуха в пневмосистемах промышленного оборудования. Модель предназначена для электропневматического управления при номинальном давлении 1 МПа и условном проходе 40 мм. Устройство обеспечивает надежное переключение рабочих режимов в автоматизированных линиях.
🔧 Пневмораспределитель 3РК40Э-2 используется в составе пневмоприводов для управления подачей воздуха в двухпозиционных системах. Конструкция соответствует требованиям ГОСТ 24346-80 и обеспечивает стабильную работу в условиях промышленных нагрузок. Электромагнитный привод гарантирует быстрое срабатывание при минимальном потреблении энергии.
📏 Пневмораспределитель 3РК40Э-2 имеет массу 8,2 кг при габаритных размерах 196×110×266 мм. Код ТН ВЭД: 8481809100. Изделие изготавливается в соответствии с ГОСТ 24346-80 и техническими условиями ТУ 3742-001-07571585-2002. Климатическое исполнение УХЛ4 гарантирует работоспособность в диапазоне температур от -40°C до +50°C.
«Пневмораспределитель 3РК40Э-2 стал незаменимым элементом в нашем автоматическом станке – его стабильность сократила простои на 30%»
| Условный проход, мм | 40 |
| Номинальное давление, МПа | 1,0 |
| Минимальное давление, МПа | 0,25 |
| Пропускная способность Кv, м³/час | 10,0 |
| Напряжение питания: | |
| - постоянного тока, В | 24, 48, 110 |
| - переменного тока 50 Гц, В | 24, 110, 220 |
| Время срабатывания, с не более: | |
| - включение | 0,1 |
| - выключение | 0,125 |
| Утечка воздуха, см³/мин не более | 150 |
| Максимальная частота включений, с | 2,5 |
🌡️ Пневмораспределитель 3РК40Э-2 функционирует по принципу электромагнитного переключения воздушных магистралей. При подаче напряжения на катушку якорь перемещает золотник, изменяя направление потока воздуха между рабочим и выхлопным каналами. Температурный диапазон эксплуатации: от -40°C до +50°C. При превышении +50°C рекомендуется установка термозащиты.
⏳ Пневмораспределитель 3РК40Э-2 имеет гарантированный срок службы не менее 8 лет при соблюдении условий эксплуатации. Ресурс определяется количеством циклов переключения – до 5 миллионов включений. Для продления срока службы необходимо использовать очищенный воздух с точкой росы не выше -20°C.
🏭 Пневмораспределитель 3РК40Э-2 активно применяется в промышленном оборудовании: прессах, литьевых машинах, конвейерных системах, станках с ЧПУ и упаковочном оборудовании. Устройство обеспечивает точное управление пневмоприводами в условиях высоких нагрузок на предприятиях металлургии, машиностроения и пищевой промышленности.
🔄 Основные аналоги Пневмораспределителя 3РК40Э-2: Festo MS6-SV-40-0,55-180 (Германия), SMC SY5120-5LZD-02 (Япония), Camozzi 4V410-40 (Италия). Отличия заключаются в габаритах подключения и напряжении питания. Российский аналог полностью соответствует техническим требованиям при более низкой стоимости.
🛠️ Для Пневмораспределителя 3РК40Э-2 доступен фирменный ремкомплект РК-40Э, включающий: уплотнительные кольца ВК 944-21 (4 шт.), мембрану М-40 (артикул М-01), пружину ПР-40 и фильтр-регулятор ФР-4. Быстроизнашиваемые детали: уплотнения штока, возвратная пружина и электромагнитная катушка. Рекомендуемый интервал замены: уплотнений – через 2 млн циклов, катушки – при достижении 80% от ресурса.
| 3РК | Условное обозначение изделия |
| 40 | Условный проход (40 мм) |
| Э | Вид управления: электропневматическое |
| 2 | Способ монтажа: резьбовой с трубной цилиндрической резьбой |
| А | Род тока: переменный |
| 220 | Номинальное напряжение (220 В) |
| УХЛ4 | Климатическое исполнение |
📐 Габаритные размеры Пневмораспределителя 3РК40Э-2: L=196 мм, B=110 мм, H=266 мм. Присоединительная резьба: G1 1/2". Диаметр порта D: G1 1/2"-B, диаметр порта d: отсутствует. Масса изделия – 8,2 кг. Подробные чертежи представлены на изображениях ниже.
 |  |
🛒 Пример заказа: 4 шт. Пневмораспределителя 3РК40Э-2 (исполнение: 3РК40Э2-А220-УХЛ4). Для оформления заявки укажите: модель, вариант исполнения, количество и контактные данные. Минимальный заказ – 1 шт. Стандартный срок отгрузки – 2 рабочих дня после подтверждения оплаты.
Вопрос 1: В чем преимущество электропневматического управления в Пневмораспределителе 3РК40Э-2?
Ответ: Электропневматическое управление обеспечивает точное дистанционное переключение без механических связей, что увеличивает надежность системы и снижает износ компонентов.
Вопрос 2: Совместим ли Пневмораспределитель 3РК40Э-2 с системами других производителей?
Ответ: Да, модель имеет стандартные присоединительные размеры G1 1/2" и совместима с оборудованием, соответствующим ГОСТ 24346-80.
Вопрос 3: Требуется ли специальное обслуживание для Пневмораспределителя 3РК40Э-2?
Ответ: Рекомендуется ежеквартальная проверка уплотнений и очистка фильтра. При использовании в агрессивных средах интервал обслуживания сокращается до 3 месяцев.
Вопрос 4: Какова максимальная частота включений для Пневмораспределителя 3РК40Э-2?
Ответ: Максимальная частота составляет 2,5 срабатывания в секунду (150 циклов/мин). Превышение снижает ресурс катушки и уплотнений.
Вопрос 5: Доступен ли Пневмораспределитель 3РК40Э-2 с напряжением 110В постоянного тока?
Ответ: Да, модель изготавливается в варианте 3РК40Э2-Д110-УХЛ4. Укажите требуемое напряжение при заказе.
Вопрос 6: Можно ли использовать Пневмораспределитель 3РК40Э-2 при низких температурах?
Ответ: Да, исполнение УХЛ4 допускает эксплуатацию до -40°C. При температурах ниже -20°C рекомендуется использовать сжатый воздух с точкой росы -40°C.
🚚 Пневмораспределитель 3РК40Э-2 производства ГИДРОМАШ сочетает промышленную надежность и доступную цену. Мы гарантируем: оригинальное качество, паспорт на каждое изделие и техническую поддержку. Доставка по РФ и СНГ: Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, а также Минск, Алматы, Бишкек. Собственные склады в 12 городах обеспечивают отгрузку в течение 24 часов. Оформите заказ на sd-tehno.ru и получите консультацию инженера бесплатно!
