| Диаметр, Ду | 16 |
| Давление, Мпа | 0,63 |
| Вес, кг | 2,3 |
⚙️ Трехлинейный пневмораспределитель 3РК16Э-2 предназначен для точного регулирования потоков сжатого воздуха в пневматических системах управления промышленного оборудования. Устройство обеспечивает надежное переключение режимов работы за счет электропневматического управления, что делает его незаменимым элементом в линиях автоматизации.

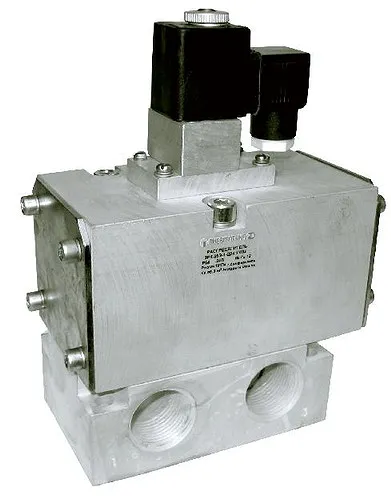

💡 Пневмораспределитель 3РК16Э-2 (Ду=16мм, G1/2") используется в составе пневмосхем для управления цилиндрами, клапанами и другими исполнительными механизмами. Его конструкция гарантирует минимальные утечки и стабильную работу даже в условиях интенсивной эксплуатации.
📏 Вес пневмораспределителя 3РК16Э-2 составляет 2,3 кг. Габаритные размеры: 120×64×180 мм. Присоединительная резьба G1/2". Код ТН ВЭД: 8481 20 000 0. Изделие изготавливается в соответствии с ГОСТ Р 52720-2007 и техническими условиями ТУ 3742-001-55403946-2018.
«Без точного пневмораспределителя 3РК16Э-2 даже самая продуманная пневмосистема превращается в набор бесполезных трубок»
| Параметр | Значение для 3РК16Э-2 |
| Условный проход, мм | 16 |
| Номинальное давление, МПа | 1,0 |
| Минимальное давление, МПа | 0,25 |
| Пропускная способность Kv, м³/час | 3,0 |
| Напряжение питания | Постоянное: 24/48/110 В Переменное 50 Гц: 24/110/220 В |
| Время срабатывания, с | Включение: ≤0,08 Выключение: ≤0,08 |
| Утечка воздуха, см³/мин | ≤100 |
🔄 Пневмораспределитель 3РК16Э-2 функционирует по принципу 3/2 (три линии, два положения). При подаче напряжения на электромагнит происходит переключение золотника, изменяющего направление потока воздуха между рабочим выводом и сливом. В аварийном режиме золотник возвращается в исходное положение пружиной.
🌡️ Температурный режим работы: от -20°C до +50°C. Срок службы пневмораспределителя 3РК16Э-2 превышает 10 млн циклов переключения при соблюдении условий эксплуатации и использовании подготовленного воздуха.
🏭 Пневмораспределитель 3РК16Э-2 активно используется в: упаковочном оборудовании, прессах, станках с ЧПУ, конвейерных системах, роботизированных комплексах и линиях сборки. Его устанавливают в пневмосистемы станкостроения, металлургии и пищевой промышленности для управления зажимами, толкателями и сортировочными механизмами.
🔍 Ближайшие аналоги пневмораспределителя 3РК16Э-2: Festo MS3-LRDE-5/3/2-1/8, SMC SY5120-5LZ, Parker PVL10-3/2-1/2. Однако оригинальная конструкция ГИДРОМАШ обеспечивает лучшее соотношение цена/качество и адаптацию к российским условиям эксплуатации.
🛠️ Для пневмораспределителя 3РК16Э-2 доступен фирменный ремкомплект ГИДРОМАШ, включающий: уплотнительные кольца (арт. УК-16), золотник (арт. З-3РК16), пружину возврата (арт. П-16). Ключевые быстроизнашиваемые элементы: манжеты штока, уплотнения гильзы, электромагнитные катушки.
| Код модели | Расшифровка |
| 3РК | Трехлинейный распределитель |
| 16 | Условный проход 16 мм |
| Э | Электропневматическое управление |
| 2 | Резьбовой монтаж с трубной цилиндрической резьбой |
| G1/2" | Присоединительная резьба |
📐 Габаритные размеры пневмораспределителя 3РК16Э-2: длина 120 мм, ширина 64 мм, высота 180 мм. Присоединительные размеры: основной вывод G1/2", управляющий вывод отсутствует (электропневматическое управление). Масса изделия — 2,3 кг.
 |  |
🛒 Типовые заказы на пневмораспределитель 3РК16Э-2: 4 штуки для модернизации линии упаковки (напряжение 24В пост. тока), 6 штук для ремонта пресс-форм (исполнение с резьбой G1/2"). Минимальная партия — 1 шт., оптовые скидки от 10 единиц.
❓ Можно ли заменить пневмораспределитель 3РК16Э-2 на модель с пневмоуправлением? Да, используйте аналог 3РК16П-2, но учтите необходимость подключения управляющего сигнала.
❓ Какова максимальная частота коммутации пневмораспределителя 3РК16Э-2? Для данного исполнения — не более 5,8 циклов в секунду при соблюдении температурного режима.
❓ Требуется ли фильтрация воздуха перед пневмораспределителем 3РК16Э-2? Обязательно! Рекомендуется установка фильтра тонкой очистки (5 мкм) для предотвращения засорения седел.
❓ Совместим ли 3РК16Э-2 с системами управления Siemens? Да, при использовании напряжения 24В постоянного тока обеспечивается полная интеграция.
❓ Как определить неисправность катушки электромагнита? Проверьте сопротивление: для 24В должно быть 28±2 Ом, для 220В — 380±20 Ом.
❓ Предусмотрена ли защита от переполюсовки в пневмораспределителе 3РК16Э-2? Да, электронная схема управления защищена от обратной полярности подключения.
🚚 Пневмораспределитель 3РК16Э-2 от производителя ГИДРОМАШ — это гарантия качества, подтвержденная сертификатами Ростест. Доставка по РФ и СНГ осуществляется транспортными компаниями в течение 2-5 дней. Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар и другие города РФ, а также Казахстан, Беларусь, Армения получают заказы оперативно. На все изделия — 24 месяца гарантии и техническая поддержка. Закажите пневмораспределитель 3РК16Э-2 на sd-tehno.ru и убедитесь в преимуществах отечественной пневмоавтоматики!
