| Диаметр, Ду | 20 |
| Давление, Мпа | 0,63 |
| Вес, кг | 4,5 |

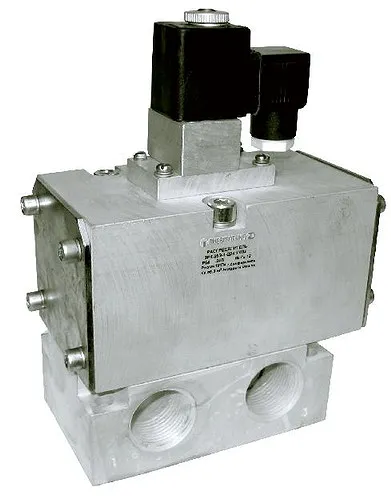

🔧 Пневмораспределитель 3РК20Э-1 представляет собой трехлинейное устройство с электропневматическим управлением, предназначенное для переключения направления потоков сжатого воздуха в пневмосистемах. Этот надежный компонент обеспечивает точное регулирование рабочих процессов в автоматизированном оборудовании.
🏭 Трехлинейные пневмораспределители серии 3РК...Э, включая модель 3РК20Э-1, применяются в системах управления для изменения направления воздушных потоков. Устройство гарантирует стабильную работу при номинальном давлении 1 МПа и подходит для сложных промышленных условий.
📦 Пневмораспределитель 3РК20Э-1 имеет массу 4,5 кг при габаритных размерах 150×80×210 мм. Устройство соответствует ГОСТ 24346-80 и имеет Код ТН ВЭД 8481.80.95.00. Конструкция разработана в климатическом исполнении УХЛ4 для эксплуатации в умеренном и холодном климате.
💬 "Пневмораспределитель 3РК20Э-1 — сердце пневмосистемы, обеспечивающее миллисекундное переключение потоков без потери давления"
📊 Ключевые параметры пневмораспределителя 3РК20Э-1:
| ЗРК 10Э | ЗРК 16Э | ЗРК 20Э | ЗРК 25Э | ЗРК 32Э | ЗРК 40Э | |
| Условный проход, мм | 10 | 16 | 20 | 25 | 32 | 40 |
| Номинальное давление, МПа | 1,0 | |||||
| Минимальное давление, МПа, не более | 0,25 | |||||
| Пропускная способность Кv, м3/час | 1,6 | 3,0 | 5,0 | 6,3 | 10,0 | 10,0 |
| Напряжение, В - постоянного тока, - переменного тока, 50 Гц | 24, 48, 110 24, 110 , 220 | |||||
| Время срабатывания, с, не более: - включение, - выключение | 0,08 0,08 | 0,1 0,125 | ||||
| Утечка воздуха, см3/мин., не более | 100 | 150 | ||||
| Максимальная частота включений, с | 5,8 | 2,5 | ||||
🌡️ Пневмораспределитель 3РК20Э-1 функционирует по принципу электромагнитного переключения: при подаче напряжения на катушку происходит смена положения золотника, перенаправляя воздушный поток. Диапазон рабочих температур: от -40°C до +50°C, что обеспечивает стабильность в экстремальных условиях Сибири и Арктики.
⏳ Срок службы пневмораспределителя 3РК20Э-1 составляет не менее 10 млн циклов при соблюдении рекомендаций по эксплуатации. Корпус из высокопрочного алюминиевого сплава и уплотнения из нитрилкаучука гарантируют износостойкость даже при постоянных нагрузках.
🏭 Устройство 3РК20Э-1 активно используется в: прессах для литья под давлением, конвейерных системах упаковки, станках с ЧПУ, роботизированных сборочных линиях и системах пневмотранспорта. Его востребованность обусловлена высокой скоростью срабатывания (0,1 с) и совместимостью с промышленными контроллерами.
🔄 Ближайшие аналоги 3РК20Э-1: Festo MPYE-5-1/4-B, SMC SY5120-5LZD2-02. Однако оригинальный пневмораспределитель 3РК20Э-1 от ГИДРОМАШ превосходит конкурентов по цене и адаптации к российским условиям эксплуатации. Отсутствие импортозависимых компонентов исключает проблемы с поставками.
🛠️ Для пневмораспределителя 3РК20Э-1 доступен фирменный ремкомплект РК-3РК20, включающий: уплотнительные кольца (артикул УК-3РК20-01), шток золотника (ШЗ-3РК20-02) и пружину возврата (ПВ-3РК20-03). Эти компоненты подвержены наибольшему износу и требуют замены каждые 2 млн циклов.
🔤 Расшифровка маркировки пневмораспределителя 3РК20Э-1:
| 3РК ХХ Х Х Х Х Х 4 | Условное обозначение изделия |
| 3РК ХХ Х Х Х Х Х 4 | Условный проход: 20 мм |
| 3РК ХХ Х Х Х Х Х 4 | Вид управления: Э - электропневматическое |
| 3РК ХХ Х Х Х Х Х 4 | Способ монтажа: 1 - резьбовой с конической резьбой К3/4" |
| 3РК ХХ Х Х Х Х Х 4 | Род тока: Д - постоянный (24, 48, 110 В) |
| 3РК ХХ Х Х Х Х Х 4 | Напряжение: 24 В |
| 3РК ХХ Х Х Х Х Х 4 | Климатическое исполнение УХЛ, категория 4 |

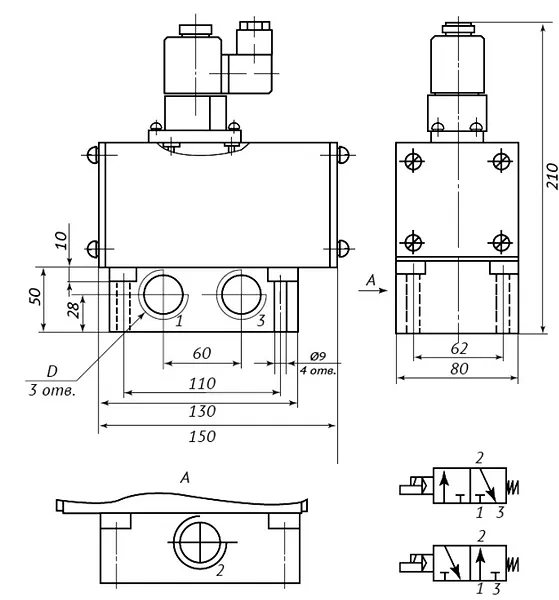

📏 Точные параметры модели 3РК20Э-1 (Ду=20мм):
| L | B | H | A | C | E | F | G | I | J | K | D | d | Масса, кг | |
| 3РК 20Э 1… | 150 | 80 | 210 | 60 | 110 | 130 | 28 | 50 | 10 | 9 | 62 | К3/4" | – | 4,5 |
🛒 Типовые заказы пневмораспределителя 3РК20Э-1:
📦 4 штуки для оборудования линии упаковки (Краснодарский край)
📦 4 штуки для модернизации станков в Екатеринбурге
📦 4 штуки в сборку роботизированной ячейки (Новосибирск)
📦 4 штуки для замены на предприятии в Омске
Какой температурный режим работы у пневмораспределителя 3РК20Э-1?
Диапазон: от -40°C до +50°C. Устройство сертифицировано для эксплуатации в условиях Крайнего Севера и жарких регионов СНГ.
Каков срок службы 3РК20Э-1 при интенсивной эксплуатации?
Не менее 10 млн циклов переключения. При средней нагрузке (2 цикла/сек) ресурс составляет 58 дней непрерывной работы.
Где применяется пневмораспределитель 3РК20Э-1?
В прессах, конвейерах, станках с ЧПУ, робототехнике и системах пневмотранспорта. Основные отрасли: машиностроение, пищевая промышленность, логистика.
Какие аналоги существуют у модели 3РК20Э-1?
Festo MPYE-5-1/4-B и SMC SY5120-5LZD2-02. Но ГИДРОМАШ обеспечивает лучшее соотношение цена/качество и локальную поддержку.
Какой ремкомплект нужен для пневмораспределителя 3РК20Э-1?
Ремкомплект РК-3РК20 включает уплотнения (УК-3РК20-01), шток золотника (ШЗ-3РК20-02) и пружину (ПВ-3РК20-03). Полный комплект замены за 15 минут.
Как оформить заказ и сроки доставки?
Заказ через сайт sd-tehno.ru. Доставка по РФ (Москва, Питер, Екатеринбург и др.) и СНГ за 2-7 дней транспортными компаниями. Оплата при получении.
🚚 Пневмораспределитель 3РК20Э-1 производства ГИДРОМАШ — это 100% соответствие ГОСТ, техподдержка 24/7 и гарантия 24 месяца. Мы отправляем заказы по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и в страны СНГ. Только оригинальная продукция без посредников от завода-изготовителя с собственным складом в Тюмени. Убедитесь в качестве — закажите пробную партию уже сегодня!
