3РК40Э-1 - Пневмораспределитель 3/2 с электропневматическим упр. 3РК40Э-1 (Ду=40мм, К1 1/2", аналог ПР-13Э-40/10)

18612



Цена:
договорная

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Характеристики продукта
Давление, Мпа0,63
Другие модели оборудования этой серии Цена, руб.
Пневмораспределители 3РК руб.

 3РК40Э-1 - Пневмораспределитель 3/2 с электропневматическим упр. 3РК40Э-1 (Ду=40мм, К1 1/2", аналог ПР-13Э-40/10)

 Пневмораспределитель трехлинейный ЗРК

Трехлинейные пневмораспределители 3РК...Э, 3РК...П предназначены для изменения направления потоков  сжатого воздуха в пневматических системах управления.

Вид управления пневмораспределителей 3РК:

  3РК...Э - электропневматическое,
  3РК...П - пневматическое.


Номинальное напряжение питания, В:

   - постоянного тока: 24, 48, 110;
   - переменного тока частотой 50Гц: 24, 110, 220.

Номинальное давление 1 МПа.

Варианты исполнения пневмораспределителя 3РК.

3РК ХХ Х Х Х Х Х 4

Условное обозначение изделия.



3РК ХХ Х Х Х Х Х 4

Условный проход (10, 16, 25, 32, 40 мм).



3РК ХХ Х Х Х Х Х 4

Вид управления:
   П - пневматическое
   Э - электропневматическое

3РК ХХ Х Х Х Х Х 4

Способ монтажа :
   1 - резьбовой с конической присоединительной резьбой;
   2 - резьбовой с трубной цилиндрической присоединительной резьбой;
   3 - стыковой.

3РК ХХ Х Х Х Х Х 4

Род тока:
   Д - постоянный (24, 48, 110 В);
   А - переменный, 50 Гц (24, 110, 220 В).

3РК ХХ Х Х Х Х Х 4

Номинальное электрическое напряжение:
   24, 46, 110, 220 В.

3РК ХХ Х Х Х Х Х 4

Климатическое исполнение (УХЛ, О), категория размещения (4).

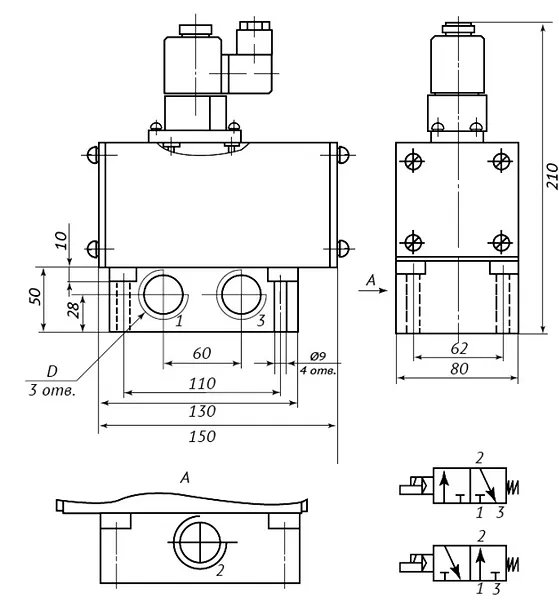

Габаритные и присоединительные размеры, масса пневмораспределителей 3РК.


  L B H A C E F G I J K D d  Масса, кг
3РК 10П 1… 120 64 97 40 80 95 19 33 7,8 7 48 K3/8" K1/8" 2,0
3РК 10П 2… 120 64 97 40 80 95 19 33 7,8 7 48 G3/8-B K1/8" 2,0
3РК 16П 1… 120 64 97 40 80 95 19 33 7,8 7 48 K½" K1/8" 2,0
3РК 16П 2… 120 64 97 40 80 95 19 33 7,8 7 48 G½-B K1/8" 2,0
3РК 10Э 1… 120 64 180 40 80 95 19 33 7,8 7 48 K3/8" 2,3
3РК 10Э 2… 120 64 180 40 80 95 19 33 7,8 7 48 G3/8-B 2,3
3РК 16Э 1… 120 64 180 40 80 95 19 33 7,8 7 48 K½" 2,3
3РК 16Э 2… 120 64 180 40 80 95 19 33 7,8 7 48 G½-B 2,3
3РК 16П 3… 120 64 89 95 40 80 17 25 7,8 2,1 48 K1/8" 1?9
3РК 16Э 3… 120 64 180 95 40 80 17 25 7,8 2,1 48 2,2
3РК 20П 1… 150 80 127 60 110 130 28 50 10 9 62 К¾" K1/8" 4,2
3РК 20П 2… 150 80 127 60 110 130 28 50 10 9 62 G¾-B K1/8" 4,2
3РК 25П 1… 150 80 127 60 110 130 28 50 10 9 62 К1" K1/8" 4,2
3РК 25П 2… 150 80 127 60 110 130 28 50 10 9 62 G1-B K1/8" 4,2
3РК 20Э 1… 150 80 210 60 110 130 28 50 10 9 62 К¾" 4,5
3РК 20Э 2… 150 80 210 60 110 130 28 50 10 9 62 G¾-B 4,5
3РК 25Э 1… 150 80 210 60 110 130 28 50 10 9 62 К1" 4,5
3РК 25Э 2… 150 80 210 60 110 130 28 50 10 9 62 G1-B 4,5
3РК 25П 3… 150 80 107 130 60 110 20 30 10 2,1 62 K1/8" 3,9
3РК 25Э 3… 150 80 90 130 60 110 20 30 10 2,1 62 4,2
3РК 32П 1… 196 110 180 80 142±0,35 162 38 70 11 11 86±0,35 K1 ¼" K1/8" 8,4
3РК 32П 2… 196 110 180 80 142±0,35 162 38 70 11 11 86±0,35 G1 ¼-B K1/8" 8,4
3РК 40П 1… 196 110 180 80 142±0,35 162 38 70 11 11 86±0,35 K1 ½" K1/8" 8,4
3РК 40П 2… 196 110 180 80 142±0,35 162 38 70 11 11 86±0,35 G1 ½-B K1/8" 8,4
3РК 32Э 1… 196 110 266 80 142±0,35 162 38 70 11 11 86±0,35 K1 ¼" 8,7
3РК 32Э 2… 196 110 266 80 142±0,35 162 38 70 11 11 86±0,35 G1 ¼-B 8,7
3РК 40Э 1… 196 110 266 80 142±0,35 162 38 70 11 11 86±0,35 K1 ½" 8,2
3РК 40Э 2… 196 110 266 80 142±0,35 162 38 70 11 11 86±0,35 G1 ½-B 8,2
3РК 40П 3… 196 110 180 162 80 142±0,35 44 55 11 11 86±0,35 K1/8" 8,2
3РК 40Э 3… 196 110 251 162 80 142±0,35 44 55 11 11 86±0,35 8,0








Характеристики пневмораспределителей 3РК...Э с электропневматическим управлением.


  ЗРК 10Э ЗРК 16Э ЗРК 20Э ЗРК 25Э ЗРК 32Э ЗРК 40Э
Условный проход, мм 10 16 20 25 32 40
Номинальное давление, МПа 1,0
Минимальное давление, МПа, не более 0,25
Пропускная способность Кv, м3/час  1,6 3,0 5,0 6,3   10,0   10,0
Напряжение, В
   - постоянного  тока,
   - переменного тока, 50 Гц

24, 48, 110
24, 110 , 220
Время срабатывания, с, не более:
   - включение,
   - выключение

0,08
0,08

0,1
0,125
Утечка воздуха, см3/мин., не более 100 150
Максимальная частота включений, с 5,8 2,5

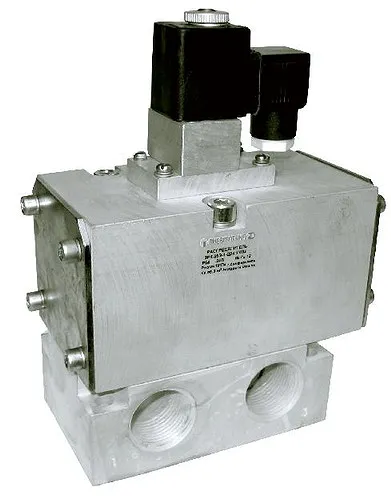

Общий вид и габариты
