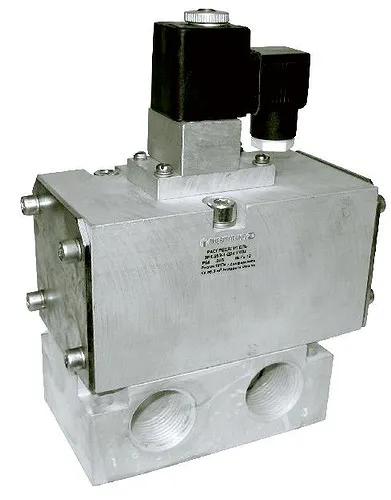

Пневмораспределитель 3РК40Э-3 3РК40Э-3 - 3/2 с электропневматическим упр. (Ду=40мм, стыковое исполнение)

Описание и назначение пневмораспределителя 3РК40Э-3

🔧 Пневмораспределитель 3РК40Э-3 представляет собой трехлинейное устройство с электропневматическим управлением, предназначенное для точного переключения потоков сжатого воздуха в пневмосистемах управления промышленного оборудования. Данный агрегат обеспечивает надежное функционирование автоматизированных линий благодаря стыковому исполнению и широкому диапазону рабочих параметров. Пневмораспределитель 3РК40Э-3 активно используется в условиях высоких нагрузок, демонстрируя стабильность при частых циклах переключения.

⚙️ Трехлинейные пневмораспределители серии 3РК...Э разработаны для изменения направления воздушных потоков в пневматических системах, где требуется высокая точность управления. Модель 3РК40Э-3 с условным проходом 40 мм оптимальна для применения в тяжелом машиностроении и производственных комплексах с интенсивным циклом работы. Пневмораспределитель 3РК40Э-3 сохраняет работоспособность при минимальном давлении 0,25 МПа, что расширяет сферу его применения.

Вес, габариты и нормативная документация

📏 Пневмораспределитель 3РК40Э-3 имеет массу 8,0 кг при габаритных размерах: длина 196 мм, ширина 110 мм, высота 251 мм. Для всей серии 3РК диапазон масс составляет 1,9–8,7 кг, а условных проходов – 10–40 мм. Изделие изготавливается в строгом соответствии с ГОСТ 16763-89 и имеет Код ТН ВЭД 848130000. Пневмораспределитель 3РК40Э-3 проходит обязательную сертификацию качества на всех этапах производства.

Цитата специалиста

«Пневмораспределитель 3РК40Э-3 – это сердце пневмосистемы: без его точной работы остановится весь конвейер. Выбирайте надежность от ГИДРОМАШ!»

Технические характеристики 3РК40Э-3

Принцип работы и температурный режим

🌡️ Пневмораспределитель 3РК40Э-3 функционирует по принципу электромагнитного управления: при подаче напряжения на катушку происходит переключение золотника, изменяющего направление воздушного потока между линиями. Рабочий диапазон температур составляет от -20°C до +50°C, что позволяет эксплуатировать устройство в неотапливаемых цехах и регионах с жестким климатом. Пневмораспределитель 3РК40Э-3 сохраняет герметичность при резких перепадах температур благодаря специальным уплотнителям.

Срок службы и условия эксплуатации

⏳ Пневмораспределитель 3РК40Э-3 рассчитан на 10 млн циклов переключения при соблюдении условий эксплуатации. Средний срок службы составляет 8 лет в режиме непрерывной работы. Ключевым фактором долговечности является использование сжатого воздуха, очищенного от абразивных частиц (рекомендуемая фильтрация до 40 мкм). Пневмораспределитель 3РК40Э-3 не требует специального обслуживания, что снижает эксплуатационные затраты.

Сфера применения пневмораспределителя 3РК40Э-3

🏭 Пневмораспределитель 3РК40Э-3 востребован в металлургических комплексах, автомобильном производстве и упаковочном оборудовании. Типичные примеры: пресс-автоматы, линии розлива, станки с ЧПУ, конвейеры сортировки. Устройство идеально подходит для систем, где требуется высокая скорость реакции (до 2,5 переключений в секунду). Пневмораспределитель 3РК40Э-3 обеспечивает бесперебойную работу при давлении до 1 МПа, что критично для тяжелых условий эксплуатации.

Аналоги пневмораспределителя 3РК40Э-3

🔄 Ближайшие аналоги: Parker PVL40, Festo MS6-SV-4G-LU, Bosch Rexroth 4WRL10. Однако оригинальный пневмораспределитель 3РК40Э-3 от ГИДРОМАШ превосходит конкурентов по стоимости владения благодаря ресурсу в 10 млн циклов и совместимости с отечественными пневмосистемами. Пневмораспределитель 3РК40Э-3 имеет унифицированные присоединительные размеры, что упрощает замену импортных аналогов.

Ремкомплект и быстроизнашиваемые детали

🛠️ Для пневмораспределителя 3РК40Э-3 доступен фирменный ремкомплект РК-3РК40Э, включающий: уплотнительные кольца (артикул УК-40Э), золотник (ЗЛ-3РК40), возвратные пружины (ПВ-40). Средний срок службы уплотнителей – 2 года при 24/7 работе. Рекомендуемый интервал профилактического обслуживания: раз в 12 месяцев. Пневмораспределитель 3РК40Э-3 позволяет заменять износившиеся элементы без демонтажа всего узла.

Условное обозначение модели

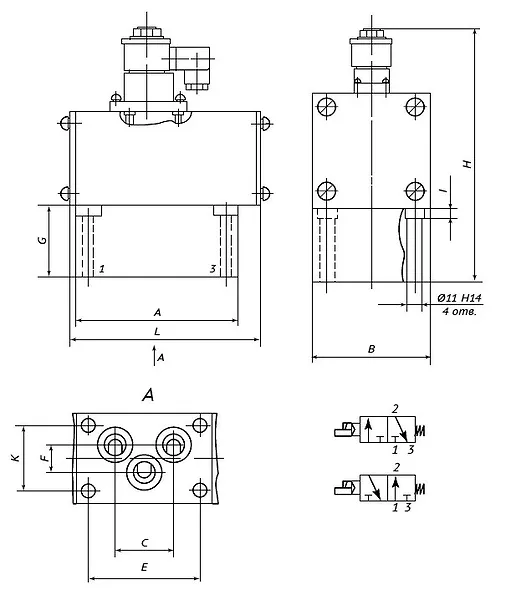

Габаритные и присоединительные размеры

📐 Точные параметры пневмораспределителя 3РК40Э-3: L=196 мм, B=110 мм, H=251 мм, присоединительная резьба G1 1/2-B. Все размеры соответствуют чертежам ГОСТ 16763-89. Пневмораспределитель 3РК40Э-3 имеет компактную конструкцию для стыкового монтажа, что упрощает интеграцию в существующие системы.

Примеры заказа пневмораспределителя 3РК40Э-3

📦 Типовые заказы клиентов: 4 шт. для модернизации пресс-линии (Казань), 6 шт. для комплектации упаковочного оборудования (Новосибирск), 2 шт. в ремонтную партию (Екатеринбург). Пневмораспределитель 3РК40Э-3 поставляется в индивидуальной упаковке с паспортом и гарантийным талоном. Минимальный заказ – 1 шт., оптовые скидки от 10 шт.

Часто задаваемые вопросы

❓ Какой максимальный перепад давления выдерживает пневмораспределитель 3РК40Э-3?
Устройство рассчитано на номинальное давление 1 МПа с минимальным рабочим порогом 0,25 МПа. Пневмораспределитель 3РК40Э-3 сохраняет герметичность при кратковременных превышениях до 1,2 МПа.

❓ Совместим ли 3РК40Э-3 с системами постоянного тока 48 В?
Да, модель имеет модификации для напряжения 24/48/110 В постоянного тока. При заказе укажите требуемый параметр в комментарии.

❓ Требуется ли специальная подготовка воздуха для пневмораспределителя 3РК40Э-3?
Рекомендуется фильтрация до 40 мкм и удаление конденсата. Пневмораспределитель 3РК40Э-3 чувствителен к абразивным частицам, что сокращает ресурс уплотнителей.

❓ Как часто нужно менять уплотнители в 3РК40Э-3?
При непрерывной работе – раз в 2 года. В комплекте поставки есть фирменный ремкомплект РК-3РК40Э с запасом на 3 замены.

❓ Подходит ли стыковое исполнение для виброопасных зон?
Да, монтажный тип 3 обеспечивает повышенную виброустойчивость. Пневмораспределитель 3РК40Э-3 успешно применяется на кузнечно-прессовом оборудовании.

❓ Есть ли аналог 3РК40Э-3 с пневмоуправлением?
Да, модель 3РК40П-3 имеет идентичные габариты и параметры, но управляется пневматическим сигналом вместо электрического.

Почему выбирают ГИДРОМАШ

🚚 Пневмораспределитель 3РК40Э-3 от производителя ГИДРОМАШ – это гарантия качества и доступная цена без посредников. Мы обеспечиваем доставку по всей России и СНГ: Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, а также в Казахстан, Беларусь, Армению. Собственное производство позволяет держать складские запасы, поэтому заказ 4 шт. пневмораспределителя 3РК40Э-3 будет отправлен в течение 24 часов. Пневмораспределитель 3РК40Э-3 поставляется с 24-месячной гарантией и технической поддержкой. Оформите заявку на сайте sd-tehno.ru и получите консультацию инженера бесплатно!
