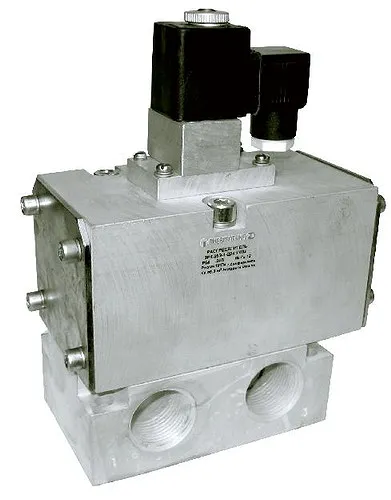

Пневмораспределитель 3РК16Э-1 — это современное и надёжное трёхлинейное устройство семейства 3РК с электропневматическим управлением для коммутации потоков сжатого воздуха в автоматизированных системах. Данный пневмораспределитель рассчитан на номинальное давление 1 МПа, оснащён высокоскоростным соленоидным катушечным приводом и отличается стабильной работой при высокой частоте циклов. Его универсальность и совместимость с разными напряжениями питания делают его оптимальным выбором для широкого спектра промышленных задач.
Пневмораспределитель 3РК16Э-1 относится к классическим электропневмоклапанам 3/2 (три линии, две рабочих позиции). Его основное назначение — дистанционное и автоматическое переключение направления потока сжатого воздуха в пневматических системах управления. Предприятию, выбравшему пневмораспределитель 3РК16Э-1, гарантируется высокая скорость срабатывания и минимальное время отклика, что критично для технологических циклов современных станков и автоматических линий. По сравнению с пневматически управляемыми моделями (3РК...П), электропневматический пневмораспределитель 3РК16Э-1 обеспечивает максимальную простоту интеграции в электронные схемы управления на базе ПЛК.
Ключевые особенности данной модели включают высокую пропускную способность (Kv до 3.0 м³/ч), условный проход 16 мм и возможность питания от постоянного (24, 48, 110 В) или переменного (24, 110, 220 В) тока частотой 50 Гц. Каждая единица пневмораспределителя 3РК16Э-1 проходит заводские испытания на герметичность и время срабатывания, что гарантирует безотказную работу в составе ответственных гидропневмосистем. Заказав пневмораспределитель 3РК16Э-1 производства ГИДРОМАШ, вы получаете полностью адаптированный к российским условиям эксплуатации продукт промышленного уровня.
| Характеристика | Значение для модели 3РК16Э-1 |
|---|---|
| Условный проход (Ду), мм | 16 |
| Номинальное давление, МПа | 1.0 |
| Минимальное давление срабатывания, МПа | ≤ 0.25 |
| Пропускная способность (Kv), м³/ч | 3.0 |
| Тип управления | Электропневматическое (соленоидное) |
| Напряжение питания, В: постоянный ток / переменный ток 50 Гц | 24, 48, 110 / 24, 110, 220 |
| Время срабатывания (включение/выключение), с, не более | 0.08 / 0.08 |
| Максимальная частота включений, 1/с | 5.8 |
| Утечка воздуха, см³/мин, не более | 100 |
| Тип рабочей среды | Сжатый воздух (очищенный) |
| Масса, кг | ~2.3 |
Пневмораспределитель 3РК16Э-1 функционирует как ключ, управляемый электрическим сигналом. В исходном (нормальном) положении золотник, поджатый пружиной, перекрывает основной поток. При подаче напряжения на катушку соленоида возникает электромагнитная сила, преодолевающая усилие возвратной пружины. Золотник перемещается, открывая проход от питающей линии (P) к рабочей (A) и соединяя другую рабочую линию (R) с атмосферой. После снятия управляющего сигнала пружина возвращает золотник в исходное состояние.
От давления и расхода воздуха напрямую зависит скорость перемещения исполнительных механизмов (пневмоцилиндров) в системе. Стабильная работа пневмораспределителя 3РК16Э-1 обеспечивается минимальным временем срабатывания (до 0.08 с) и высокой надёжностью электромагнитного привода. Внутренние элементы, такие как золотник, пружина и уплотнения, спроектированы для обеспечения необходимой герметичности и долгого ресурса.
При эксплуатации важно следить за качеством подаваемого воздуха (отсутствие влаги и частиц), корректным напряжением питания и не превышать указанную частоту циклов.
Типичная ошибка — забыть проточный фильтр-влагоотделитель перед пневмораспределителем 3РК16Э-1. Капли воды и абразивные частицы — главные враги золотника и уплотнений. Установите качественную подготовку воздуха, и ваш пневмораспределитель 3РК16Э-1 отработает не один год без ремонта.
Пневмораспределитель 3РК16Э-1 рассчитан на работу в широком диапазоне температур окружающей среды, соответствующем климатическим исполнениям УХЛ (от –50 до +40°С) и О (от –10 до +40°С). Корректная эксплуатация в указанных пределах гарантирует сохранение исходных характеристик и герметичности.
Температура и, в первую очередь, качество рабочей среды напрямую влияют на механический ресурс устройства. Использование неосушенного воздуха с конденсатом или масляным туманом приводит к ускоренному износу трущихся пар и снижению срока службы. При соблюдении условий эксплуатации, указанных в технической документации (чистый воздух, стабильное напряжение питания), ресурс пневмораспределителя 3РК16Э-1 составляет несколько миллионов циклов, что на практике означает годы бесперебойной работы.
Пневмораспределитель 3РК16Э-1 находит применение практически во всех отраслях промышленности, где используются системы пневмоавтоматики: машиностроение, автомобильная промышленность, горнодобывающая промышленность, нефтегазовая отрасль, металлообработка, деревообработка, химическая промышленность, текстильная промышленность, строительство, ЖКХ.
В машиностроении пневмораспределитель 3РК16Э-1 управляет зажимными, подающими и позиционирующими пневмоцилиндрами на станках с ЧПУ и автоматических линиях. В автомобильной промышленности он используется на линиях сборки и окраски. В строительстве и ЖКХ он может управлять системами вентиляции или пневматическими задвижками.
Чтобы продлить срок службы пневмораспределителя 3РК16Э-1, необходимо своевременно заменять фильтры-влагоотделители в пневмосети и следить за чистотой подаваемого воздуха. Периодический визуальный контроль на предмет внешних загрязнений и проверка электрических соединений также помогут избежать внезапных отказов.
В первую очередь изнашиваются уплотнительные кольца (манометрические и динамические) и возвратная пружина золотника. При появлении утечек воздуха или замедленном срабатывании рекомендуется провести диагностику и заменить изношенные элементы.
Общие рекомендации по регламентному обслуживанию включают проверку времени срабатывания и герметичности не реже одного раза в год при интенсивной эксплуатации. Для выполнения квалифицированного ремонта можно воспользоваться ремонтными комплектами, которые легко заказать вместе с основной поставкой пневмораспределителей.
Для пневмораспределителя 3РК16Э-1 доступен оригинальный ремонтный комплект (ЗИП). В его состав, как правило, входят быстроизнашиваемые детали: набор уплотнений (кольца, манжеты), возвратная пружина золотника, шайбы и крепёжные элементы. Наличие ремкомплекта на складе позволяет оперативно устранить неисправность и минимизировать простой оборудования. Заказать ЗИП вы можете одновременно с покупкой самого пневмораспределителя 3РК16Э-1, связавшись с менеджером.
Помимо рассматриваемой модели 3РК16Э-1, в линейке представлены пневмораспределители других типоразмеров и исполнений, подбираемые под определённые задачи:
3РК10Э-... — модель с условным проходом 10 мм и меньшей пропускной способностью для компактных систем.
3РК25Э-... — устройство Ду 25 мм с повышенной пропускной способностью до 6.3 м³/ч.
3РК16П-... — модель с пневматическим управлением (вместо электропневматического) для взрывоопасных зон.
3РК32Э-... — пневмораспределитель с условным проходом 32 мм для систем с большим расходом воздуха.
3РК40Э-... — модель Ду 40 мм с присоединением под фланец для магистральных пневмолиний.
| Позиция в коде | Значение (для примера: 3РК16Э 1 А 24 4) |
|---|---|
| 3РК | Базовое обозначение семейства (трёхлинейный распределитель клапанный) |
| 16 | Условный проход, мм (10, 16, 25, 32, 40) |
| Э | Вид управления: Э — электропневматическое; П — пневматическое |
| 1 | Способ монтажа: 1 — резьбовой с конической резьбой; 2 — с трубной цилиндрической; 3 — стыковой |
| А | Род тока: Д — постоянный; А — переменный, 50 Гц |
| 24 | Номинальное электрическое напряжение, В (24, 48, 110, 220) |
| 4 | Климатическое исполнение и категория размещения (УХЛ4, О4) |
Габаритные размеры модели 3РК16Э-1 составляют: длина (L) — 120 мм, ширина (B) — 64 мм, высота (H) — 180 мм. Присоединительные размеры зависят от исполнения по способу монтажа (цифра после буквы в обозначении).
Для исполнения «1» (резьбовое с конической присоединительной резьбой) применяется присоединение типа K?" (точный размер уточняется по таблице). Для исполнения «2» (резьбовой с трубной цилиндрической присоединительной резьбой) используется присоединение G?-B. Исполнение «3» имеет стыковое соединение. Размер «d» (управляющий порт) для электропневматических моделей обычно отсутствует или используется под вспомогательные подключения. Небольшие габариты и несколько вариантов монтажа позволяют легко установить пневмораспределитель 3РК16Э-1 даже в ограниченном пространстве оборудования.
Модель 3РК16Э 1 Д 24 4 — пневмораспределитель с условным проходом 16 мм, электропневматическим управлением, резьбовым коническим присоединением, питанием постоянным током 24 В, климатическим исполнением УХЛ4.
Модель 3РК16Э 2 А 220 4 — пневмораспределитель 3РК16Э-1 в исполнении с трубной цилиндрической резьбой, питанием переменным током 220 В.
Модель 3РК16Э 3 Д 110 4 — модель со стыковым присоединением для интеграции в блоки, питание постоянным током 110 В.
Пневмораспределитель 3РК16Э-1 полностью адаптирован для эксплуатации в России и странах СНГ. Он рассчитан на работу в широком температурном диапазоне, характерном для большинства регионов, включая северные территории. Его конструкция совместима с отечественными системами подготовки воздуха и рабочими средами, соответствующими ГОСТ. Электромагнитные катушки устойчивы к возможным перепадам напряжения в промышленных сетях. Готовность модели 3РК16Э-1 к работе в условиях отечественной промышленности, металлургии, ЖКХ и строительной отрасли подтверждена многолетним опытом применения.
Пневмораспределитель 3РК16Э-1 способен функционировать при экстремально низких температурах до –50°С (для исполнения УХЛ) и в условиях повышенной запылённости. Его корпус и внутренние компоненты защищены от коррозии.
Устройство сохраняет работоспособность при использовании соответствующих требованиям смазочно-охлаждающих жидкостей и масел в пневмосистеме. Конструктивная простота позволяет проводить диагностику и оперативный ремонт в полевых условиях при помощи стандартного набора инструментов и ремкомплекта.
Его надёжность, проверенная на Земле в тяжёлых промышленных условиях, стала бы залогом успеха и на другой планете.
Внедрение пневмораспределителя 3РК16Э-1 ведёт к прямым экономическим преимуществам. Быстрое срабатывание снижает время цикла оборудования, увеличивая производительность. Высокая надёжность и длительный ресурс минимизируют затраты на ремонт и простой. Универсальность питания и вариантов монтажа сокращает расходы на проектирование и интеграцию. В итоге, применение качественного пневмораппарата, такого как 3РК16Э-1, приводит к снижению совокупной стоимости владения и повышению рентабельности технологических линий.
Можно ли купить пневмораспределитель 3РК16Э-1 с доставкой в мой город?
Да, мы осуществляем доставку продукции по всей России и в страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан).
Какое напряжение питания подходит для модели 3РК16Э-1?
Пневмораспределитель 3РК16Э-1 может комплектоваться катушками на постоянное (24, 48, 110 В) или переменное (24, 110, 220 В) напряжение частотой 50 Гц. Конкретное напряжение указывается в заказе в позиции условного обозначения.
Есть ли гарантия на пневмораспределитель?
Да, на всю продукцию бренда Гидромаш предоставляется гарантия 12 месяцев при условии соблюдения правил эксплуатации, транспортировки и хранения.
Как заказать нужное исполнение пневмораспределителя 3РК16Э-1?
Вам необходимо указать полный код модели по системе условного обозначения (например, 3РК16Э 1 А 24 4) или описать требуемые параметры (способ монтажа, напряжение) менеджеру через форму заказа или по телефону, указанному в разделе Контакты.
Выбирая пневмораспределитель 3РК16Э-1, вы получаете оригинальное оборудование отечественного производства от проверенного поставщика с гарантией 12 месяцев. Мы обеспечиваем оперативную доставку по России и в страны СНГ, а наши специалисты готовы помочь с подбором и консультацией. Купить пневмораспределитель 3РК16Э-1 от бренда Гидромаш — это решение в пользу надёжности, доступной цены и качественного сервиса.
