| Диаметр, Ду | 32 |
| Давление, Мпа | 0,63 |
| Вес, кг | 8,7 |

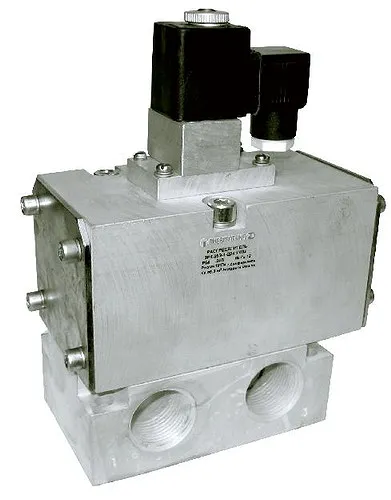

🔧 Пневмораспределитель 3РК32Э представляет собой трехлинейное устройство с электропневматическим управлением, предназначенное для точного переключения потоков сжатого воздуха в пневмосистемах промышленного оборудования. Данная модель с условным проходом 32 мм обеспечивает стабильную работу при давлении до 1 МПа.
🔄 Трехлинейные пневмораспределители серии 3РК...Э и 3РК...П служат ключевым элементом в системах управления, регулируя направление воздушных потоков. Пневмораспределитель 3РК32Э активно используется в условиях, требующих высокой скорости срабатывания и минимальной утечки воздуха.
📏 Масса пневмораспределителя 3РК32Э составляет 8,7 кг. Габаритные размеры: длина 196 мм, ширина 110 мм, высота 266 мм. Присоединительные размеры соответствуют резьбе K1 ¼". Изделие изготавливается в соответствии с ГОСТ 24732-81 и имеет код ТН ВЭД 8481.80.970.0.
💡 «Пневмораспределитель 3РК32Э — незаменимый элемент в системах, где от доли секунды зависит производительность конвейера!»
| ЗРК 10Э | ЗРК 16Э | ЗРК 20Э | ЗРК 25Э | ЗРК 32Э | ЗРК 40Э | |
| Условный проход, мм | 10 | 16 | 20 | 25 | 32 | 40 |
| Номинальное давление, МПа | 1,0 | |||||
| Минимальное давление, МПа, не более | 0,25 | |||||
| Пропускная способность Кv, м3/час | 1,6 | 3,0 | 5,0 | 6,3 | 10,0 | 10,0 |
| Напряжение, В - постоянного тока, - переменного тока, 50 Гц | 24, 48, 110 24, 110 , 220 | |||||
| Время срабатывания, с, не более: - включение, - выключение | 0,08 0,08 | 0,1 0,125 | ||||
| Утечка воздуха, см3/мин., не более | 100 | 150 | ||||
| Максимальная частота включений, с | 5,8 | 2,5 | ||||
⚙️ Пневмораспределитель 3РК32Э функционирует по принципу электропневматического управления: при подаче напряжения на катушку происходит смещение золотника, переключающего воздушные линии. Температурный режим работы: от -20°С до +50°С. Срок службы при соблюдении норм эксплуатации превышает 10 млн циклов переключения.
🏭 Пневмораспределитель 3РК32Э устанавливается на промышленных станках, конвейерных линиях, упаковочном оборудовании и роботизированных комплексах. Активно используется в металлургии, автомобильной промышленности и пищевом производстве для управления пневмоцилиндрами и клапанами.
🔄 Альтернативные модели: пневмораспределитель 3РК32П (пневмоуправление), Festo MS6-SV-3/2-D-3/8-1/4, Parker PVL22S-32-00. Однако Пневмораспределитель 3РК32Э от ГИДРОМАШ обеспечивает оптимальное соотношение цена/качество для российских условий эксплуатации.
🛠️ Для Пневмораспределителя 3РК32Э доступен оригинальный ремкомплект арт. РК-32Э, включающий: уплотнительные кольца (арт. УК-32), золотник (арт. ЗЛ-32Э), пружины и фильтрующий элемент. Ключевые быстроизнашиваемые компоненты: мембрана, седельные уплотнения и электромагнитный сердечник.
| 3РК ХХ Х Х Х Х Х 4 | Условное обозначение изделия |
| 3РК 32 Х Х Х Х Х 4 | Условный проход 32 мм |
| 3РК 32 Э Х Х Х Х 4 | Электропневматическое управление |
| 3РК 32 Э 1 Х Х Х 4 | Резьбовой монтаж с конической резьбой |
| 3РК 32 Э 1 Д Х Х 4 | Постоянный ток (24, 48 или 110 В) |
| 3РК 32 Э 1 Д 24 Х 4 | Напряжение 24 В |
| 3РК 32 Э 1 Д 24 УХЛ4 | Климатическое исполнение УХЛ4 |

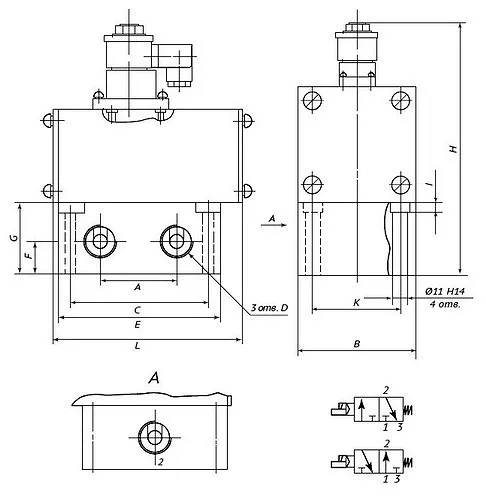

| L | B | H | A | C | E | F | G | I | J | K | D | d | Масса, кг | |
| 3РК 32Э 1… | 196 | 110 | 266 | 80 | 142±0,35 | 162 | 38 | 70 | 11 | 11 | 86±0,35 | K1 ¼" | – | 8,7 |
🛒 Типовые заказы: 4 шт. Пневмораспределитель 3РК32Э для линии упаковки (исполнение УХЛ4, 24В постоянного тока); 4 шт. 3РК32Э с резьбовым монтажом G1 ¼"-B для металлургического комплекса. Минимальная партия — 1 шт.
Какой минимальный рабочий перепад давления у Пневмораспределителя 3РК32Э?
Минимальное давление составляет 0,25 МПа. При более низких значениях возможны сбои в работе устройства.
Можно ли использовать 3РК32Э при температуре -30°C?
Нет, температурный режим ограничен -20°C. Для экстремальных условий рекомендуется исполнение с подогревом.
Какова гарантия на Пневмораспределитель 3РК32Э?
Гарантийный срок — 24 месяца при соблюдении условий эксплуатации по техдокументации.
Подходит ли 3РК32Э для пищевого производства?
Да, при использовании исполнения с пищевыми уплотнителями (артикул 3РК32Э-ПИЩ).
Как часто требуется замена ремкомплекта?
Рекомендуется проводить профилактическую замену каждые 2 млн циклов или при обнаружении утечек.
Есть ли сертификат соответствия для СНГ?
Да, все изделия сертифицированы по требованиям ТР ТС 010/2011 и имеют паспорт на русском языке.
🚚 Пневмораспределитель 3РК32Э производится российским брендом ГИДРОМАШ с гарантией качества. Доставка осуществляется по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и странам СНГ (Казахстан, Беларусь, Армения). Собственное производство, техническая поддержка и складские запасы обеспечивают оперативное выполнение заказов. Пневмораспределитель 3РК32Э от ГИДРОМАШ — ваш надежный партнер в автоматизации!
