| Давление, Мпа | 0,63 |
| Вес, кг | 2,3 |

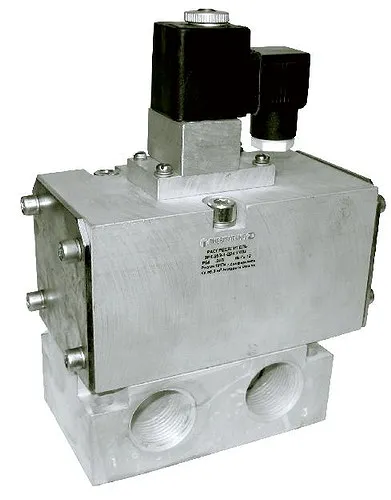

⚙️ Пневмораспределитель 3РК10Э-1 представляет собой трехлинейное устройство, предназначенное для перенаправления потоков сжатого воздуха в пневматических системах управления. Эта модель с электропневматическим управлением обеспечивает надежное функционирование промышленного оборудования благодаря высокой скорости срабатывания и минимальным утечкам.
⚡ Виды управления в серии 3РК:
3РК...Э — электропневматическое,
3РК...П — пневматическое.
⚖️ Для модели 3РК10Э-1 вес составляет 2,3 кг, габаритные размеры: длина 120 мм, ширина 64 мм, высота 180 мм. Код ТН ВЭД — 8481.20.000. Изделие изготавливается в соответствии с ГОСТ 24346-80 и отвечает требованиям промышленной безопасности.
«Пневмораспределитель 3РК10Э-1 — сердце пневмосистемы: без его точной работы остановится весь конвейер»
| 3РК 10Э | 3РК 16Э | 3РК 20Э | 3РК 25Э | 3РК 32Э | 3РК 40Э | |
| Условный проход, мм | 10 | 16 | 20 | 25 | 32 | 40 |
| Номинальное давление, МПа | 1,0 | |||||
| Минимальное давление, МПа, не более | 0,25 | |||||
| Пропускная способность Кv, м3/час | 1,6 | 3,0 | 5,0 | 6,3 | 10,0 | 10,0 |
| Напряжение, В - постоянного тока, - переменного тока, 50 Гц | 24, 48, 110 24, 110 , 220 | |||||
| Время срабатывания, с, не более: - включение, - выключение | 0,08 0,08 | 0,1 0,125 | ||||
| Утечка воздуха, см3/мин., не более | 100 | 150 | ||||
| Максимальная частота включений, с | 5,8 | 2,5 | ||||
🌀 Пневмораспределитель 3РК10Э-1 функционирует за счет электромагнитного привода, управляющего подвижным золотником. При подаче напряжения происходит переключение воздушных линий, обеспечивая изменение направления потока. Рабочий диапазон температур: от -20°C до +50°C, что гарантирует стабильность в условиях цехов и производственных помещений.
⏳ Эксплуатационный ресурс модели 3РК10Э-1 составляет не менее 10 млн циклов при соблюдении условий эксплуатации. Ключевые факторы долговечности: использование очищенного воздуха (без абразивных частиц) и регулярная замена ремкомплекта. Гарантийный срок — 2 года.
🏭 Модель 3РК10Э-1 активно применяется в промышленных системах: упаковочное оборудование, прессы, станки с ЧПУ, конвейерные линии, роботизированные комплексы. Его компактность и надежность делают его незаменимым в автоматизации процессов, требующих точного позиционирования и быстрого реагирования.
🔄 Прямые аналоги 3РК10Э-1: Festo PR-13, Camozzi P110, Parker PVL. Отличия заключаются в габаритах и типе присоединения. Модель ГИДРОМАШ полностью совместима с системами, где использовались зарубежные аналоги, что упрощает модернизацию без переделки магистралей.
🔧 Стандартный ремкомплект для пневмораспределителя 3РК10Э-1 включает: уплотнительные кольца (арт. РК-10-УПЛ), золотник (арт. РК-10-ЗЛ), возвратную пружину (арт. РК-10-ПР). Ключевые быстроизнашиваемые элементы: манжеты штока, уплотнения седел, диафрагмы. Рекомендуется замена каждые 2 млн циклов.
| 3РК ХХ Х Х Х Х Х 4 | Условное обозначение изделия. |
| 3РК ХХ Х Х Х Х Х 4 | Условный проход (10, 16, 25, 32, 40 мм). |
| 3РК ХХ Х Х Х Х Х 4 | Вид управления: П — пневматическое Э — электропневматическое |
| 3РК ХХ Х Х Х Х Х 4 | Способ монтажа : 1 — резьбовой с конической присоединительной резьбой; 2 — резьбовой с трубной цилиндрической присоединительной резьбой; 3 — стыковой. |
| 3РК ХХ Х Х Х Х Х 4 | Род тока: Д — постоянный (24, 48, 110 В); А — переменный, 50 Гц (24, 110, 220 В). |
| 3РК ХХ Х Х Х Х Х 4 | Номинальное электрическое напряжение: 24, 48, 110, 220 В. |
| 3РК ХХ Х Х Х Х Х 4 | Климатическое исполнение (УХЛ, О), категория размещения (4). |
| L | B | H | A | C | E | F | G | I | J | K | D | d | Масса, кг | |
| 3РК 10Э 1… | 120 | 64 | 180 | 40 | 80 | 95 | 19 | 33 | 7,8 | 7 | 48 | K3/8" | – | 2,3 |
 |  |
🛒 Типовые заказы клиентов: 4 шт. для модернизации упаковочной линии (Москва), 10 шт. для резерва на металлургическом комбинате (Екатеринбург), 6 шт. в комплекте с ремкомплектами для автозавода (Казань). Минимальная партия — 1 шт., скидки от 5 шт.
Вопрос 1: Каковы преимущества пневмораспределителя 3РК10Э-1 перед аналогами?
Ответ: 3РК10Э-1 отличается увеличенным ресурсом (10 млн циклов), минимальными утечками (до 100 см³/мин) и совместимостью с системами зарубежных производителей.
Вопрос 2: Подходит ли пневмораспределитель 3РК10Э-1 для пищевого оборудования?
Ответ: Да, при использовании уплотнений из пищевой резины (заказывается отдельно). Модель соответствует санитарным нормам при дополнительной обработке.
Вопрос 3: Можно ли использовать 3РК10Э-1 при напряжении 36 В?
Ответ: Нет. Номинальные напряжения: 24/48/110 В постоянного тока или 24/110/220 В переменного. Для 36 В требуется индивидуальная модификация.
Вопрос 4: Как часто менять ремкомплект в пневмораспределителе 3РК10Э-1?
Ответ: Рекомендуемый интервал — каждые 2 млн циклов или при обнаружении утечек. В агрессивных средах замена требуется чаще.
Вопрос 5: Есть ли гарантия на пневмораспределитель 3РК10Э-1?
Ответ: Да, 24 месяца. Гарантия распространяется при соблюдении условий монтажа и эксплуатации, указанных в паспорте.
Вопрос 6: Совместим ли 3РК10Э-1 с системами управления Siemens?
Ответ: Абсолютно. Модель поддерживает стандартные интерфейсы и используется в комплексе с контроллерами Siemens, Allen-Bradley, Omron.
🚚 Пневмораспределитель 3РК10Э-1 производства ГИДРОМАШ — это 100% соответствие ГОСТ, 2-летняя гарантия и оперативная доставка по России и СНГ. Мы отправляем заказы в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, а также в страны СНГ (Казахстан, Беларусь, Армения). Каждая партия проходит тестирование на герметичность и срабатывание. Выбирайте надежность с ГИДРОМАШ — вашим партнером в мире промышленной автоматизации!
