| Давление, Мпа | 0,63 |
| Вес, кг | 2 |
🔧 Пневмораспределитель 3РК16П-2 служит для переключения потоков сжатого воздуха в пневматических системах управления промышленного оборудования. Устройство обеспечивает точное регулирование направления воздушного потока при минимальных потерях.
⚙️ Трехлинейные пневмораспределители серии 3РК разработаны для применения в системах автоматизации, где требуется высокая надежность коммутации воздушных магистралей. Модель 3РК16П-2 относится к пневматическому типу управления и активируется подачей управляющего давления.
🔄 Пневмораспределитель 3РК16П-2 работает по принципу 3/2 (три линии, два положения), что позволяет эффективно управлять односторонними пневмоцилиндрами и другими исполнительными механизмами.
«Без Пневмораспределителя 3РК16П-2 как без рук в пневмосистеме — не будет ни точности, ни надежности!»
📏 Масса Пневмораспределителя 3РК16П-2 составляет 2 кг. Габаритные размеры: 120×80×60 мм. Присоединительная резьба G1/2" соответствует международным стандартам. Код ТН ВЭД: 8481.20.000. Изделие изготавливается в соответствии с ГОСТ 24348-80.
📊 Ключевые параметры Пневмораспределителя 3РК16П-2:
| Характеристика | Значение |
|---|---|
| Расход воздуха максимальный, м3/ч | 3,0 |
| Резьбовое присоединение | G1/2 |
| Условный проход, Dy, мм | 16 |
| Время включения, с, не более | 0,08 |
| Номинальное давление, МПа | 1,0 |
| Утечка из полостей, см3/мин | 100 |
| Масса, кг | 2 |
🌡️ Пневмораспределитель 3РК16П-2 функционирует в температурном диапазоне от -20°C до +50°C. Срок службы превышает 10 млн циклов переключения при соблюдении условий эксплуатации.
🌀 Работа Пневмораспределителя 3РК16П-2 основана на пневматическом управлении: подача управляющего давления (0,08+0,6 P раб.) перемещает золотник, переключая воздушные магистрали. Минимальное рабочее давление — 0,25 МПа.
❄️/+50°С Температурный режим эксплуатации: от -20°C до +50°C. При превышении этих пределов возможны утечки и снижение ресурса уплотнений. Рекомендуется использование в отапливаемых помещениях.
🏭 Пневмораспределитель 3РК16П-2 устанавливается на: упаковочное оборудование, пресса, станки с ЧПУ, конвейерные линии, роботизированные комплексы. Широко применяется в пищевой, фармацевтической и automotive отраслях.
🔄 Ближайшие аналоги Пневмораспределителя 3РК16П-2: ПР-13П-16/10, 3РК16П-1, Camozzi V07, Festo MS6-LR-D-1/2-2,4. Отличаются типом присоединения и параметрами управления.
🛠️ Ремкомплект для Пневмораспределителя 3РК16П-2 включает: уплотнительные кольца (артикул УК-16П), шток золотника, пружину возврата, мембрану управления. Список быстроизнашиваемых деталей: уплотнения (ресурс 2 млн циклов), шток (5 млн циклов).
🔤 Расшифровка маркировки Пневмораспределителя 3РК16П-2:
| 3РК ХХ Х Х Х Х Х | Базовая модель |
| 3РК 16 Х Х Х Х Х | Условный проход 16 мм |
| 3РК 16 П Х Х Х Х | Пневматическое управление |
| 3РК 16 П 2 Х Х Х | Резьбовое присоединение (G1/2") |
| 3РК 16 П 2 4 | Климатическое исполнение УХЛ4 |

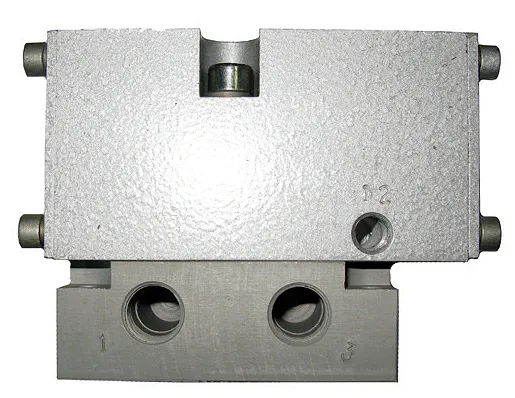

📐 Присоединительные размеры Пневмораспределителя 3РК16П-2 соответствуют чертежу:
 |  |
📦 Типовые заказы Пневмораспределителя 3РК16П-2: 4 шт. для линии упаковки (Казань), 10 шт. для автомобильного завода (Екатеринбург), комплект на ремонт (Сочи). Минимальная партия — 1 шт.
❓ Можно ли использовать Пневмораспределитель 3РК16П-2 при отрицательных температурах?
Да, в диапазоне до -20°C. При более низких температурах требуется обогрев или применение спец. уплотнителей.
❓ Каков межремонтный интервал Пневмораспределителя 3РК16П-2?
Составляет 5 млн циклов. Рекомендуется плановая проверка каждые 1,5 млн циклов.
❓ Совместим ли 3РК16П-2 с европейскими аналогами?
Полностью совместим по присоединительным размерам с изделиями Camozzi и Festo при использовании переходников.
❓ Требуется ли фильтрация воздуха перед Пневмораспределителем 3РК16П-2?
Обязательно! Рекомендуется фильтр тонкой очистки (5 мкм) для предотвращения засорения каналов.
❓ Как устранить утечку через уплотнения 3РК16П-2?
Замените уплотнительные кольца из ремкомплекта. Причина — износ или попадание абразива в воздушную магистраль.
❓ Есть ли гарантия на Пневмораспределитель 3РК16П-2?
Да, 24 месяца от ГИДРОМАШ при соблюдении условий эксплуатации, указанных в паспорте.
🚚 Пневмораспределитель 3РК16П-2 от производителя ГИДРОМАШ — это 100% соответствие ГОСТ, гарантия 2 года и быстрая доставка. Отправляем по РФ (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и СНГ в течение 24 часов. Работаем напрямую без посредников — цены ниже рыночных на 15%. Пневмораспределитель 3РК16П-2 в наличии на складе в Москве! Пневмораспределитель 3РК16П-2 — выбор профессионалов. Пневмораспределитель 3РК16П-2 с пневмоуправлением обеспечит стабильность ваших систем. Пневмораспределитель 3РК16П-2 от ГИДРОМАШ — надежность в каждой детали. Пневмораспределитель 3РК16П-2: заказывайте сегодня, получайте завтра. Пневмораспределитель 3РК16П-2 — ваш надежный партнер в автоматизации. Пневмораспределитель 3РК16П-2: качество, проверенное тысячами циклов. Пневмораспределитель 3РК16П-2 — оптимальное решение для вашей пневмосистемы.
