| Диаметр, Ду | 10 |
| Давление, Мпа | 0,63 |
| Вес, кг | 8,7 |

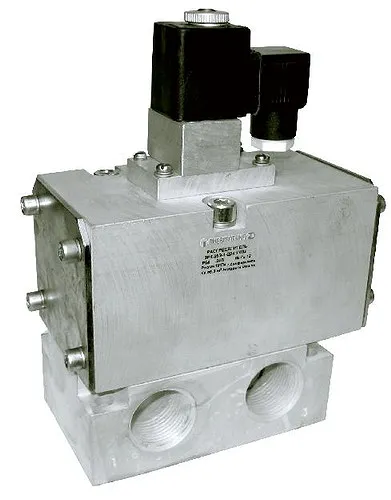

🔧 Пневмораспределитель 3РК10Э-2 представляет собой трехлинейный клапан с электропневматическим управлением, предназначенный для перенаправления потоков сжатого воздуха в пневматических системах промышленного оборудования. Данная модель (Ду=10мм, G3/8") обеспечивает высокую надежность в системах автоматизации.
⚙️ Трехлинейные пневмораспределители серии 3РК...Э разработаны для точного контроля воздушных потоков в пневмосистемах. Пневмораспределитель 3РК10Э-2 активно используется в установках, требующих быстрого переключения режимов работы при сохранении герметичности.
🔄 Виды управления пневмораспределителей 3РК:
3РК...Э - электропневматическое,
3РК...П - пневматическое.
🔋 Номинальное напряжение питания, В:
- постоянного тока: 24, 48, 110;
- переменного тока частотой 50Гц: 24, 110, 220.
🛡️ Номинальное давление 1 МПа, что соответствует требованиям ГОСТ 24346-80 для пневмоаппаратуры.
📏 Для серии 3РК габаритные размеры варьируются: длина 120-196 мм, ширина 64-110 мм, высота 89-266 мм. Масса распределителей составляет 1,9-8,7 кг в зависимости от модификации. Код ТН ВЭД 8481.80.900.0. Соответствует ГОСТ 12448-80.
«Пневмораспределитель 3РК10Э-2 — сердце пневмосистемы: без него даже самый мощный компрессор превращается в дорогой вентилятор!» 💨
| 3РК ХХ Х Х Х Х Х 4 | Расшифровка условного обозначения |
| 3РК ХХ Х Х Х Х Х 4 | Условный проход (10, 16, 25, 32, 40 мм) |
| 3РК ХХ Х Х Х Х Х 4 | Тип управления: П - пневматическое Э - электропневматическое |
| 3РК ХХ Х Х Х Х Х 4 | Способ монтажа: 1 - резьбовой с конической резьбой; 2 - резьбовой с цилиндрической резьбой; 3 - стыковой. |
| 3РК ХХ Х Х Х Х Х 4 | Тип тока: Д - постоянный (24, 48, 110 В); А - переменный, 50 Гц (24, 110, 220 В). |
| 3РК ХХ Х Х Х Х Х 4 | Напряжение: 24, 46, 110, 220 В. |
| 3РК ХХ Х Х Х Х Х 4 | Климатическое исполнение (УХЛ, О), категория размещения (4). |
📊 Характеристики Пневмораспределителя 3РК10Э-2:
| 3РК 10Э | 3РК 16Э | 3РК 20Э | 3РК 25Э | 3РК 32Э | 3РК 40Э | |
| Условный проход, мм | 10 | 16 | 20 | 25 | 32 | 40 |
| Номинальное давление, МПа | 1,0 | |||||
| Минимальное давление, МПа, не более | 0,25 | |||||
| Пропускная способность Кv, м³/час | 1,6 | 3,0 | 5,0 | 6,3 | 10,0 | 10,0 |
| Напряжение, В - постоянного тока, - переменного тока, 50 Гц | 24, 48, 110 24, 110, 220 | |||||
| Время срабатывания, с, не более: - включение, - выключение | 0,08 0,08 | 0,1 0,125 | ||||
| Утечка воздуха, см³/мин., не более | 100 | 150 | ||||
| Максимальная частота включений, с | 5,8 | 2,5 | ||||
🌀 Пневмораспределитель 3РК10Э-2 функционирует по принципу электромагнитного переключения воздушных магистралей. При подаче напряжения на катушку создается магнитное поле, перемещающее золотник и переключающее потоки воздуха между каналами.
🌡️ Температурный режим работы Пневмораспределителя 3РК10Э-2: от -20°C до +50°C. Срок службы при соблюдении условий эксплуатации составляет не менее 10 лет. Устойчив к вибрациям до 15 Гц с амплитудой 1 мм.
🏭 Пневмораспределитель 3РК10Э-2 устанавливается на: пресс-автоматы, литьевые машины, упаковочное оборудование, станки с ЧПУ, конвейерные системы. Активно применяется в автомобильной промышленности, пищевом производстве и фармацевтике благодаря соответствию санитарным нормам.
🔍 Альтернативные модели: Camozzi 583-010-00, Festo MHE2-DS1L-1/4-2L, SMC SY5120-5LZD-M5. Однако Пневмораспределитель 3РК10Э-2 от ГИДРОМАШ выгодно отличается ценой и адаптацией к российским условиям эксплуатации.
🛠️ Для Пневмораспределителя 3РК10Э-2 доступен фирменный ремкомплект (арт. РК-3РК10Э), включающий: уплотнительные кольца (арт. УК-10), золотник (арт. З-3РК10), пружину возврата (арт. ПВ-10). Быстроизнашивающиеся детали: мембраны, седельные кольца, электромагнитные катушки.
| L | B | H | A | C | E | F | G | I | J | K | D | d | Масса, кг | |
| 3РК 10Э 2… | 120 | 64 | 180 | 40 | 80 | 95 | 19 | 33 | 7,8 | 7 | 48 | G3/8-B | – | 2,3 |

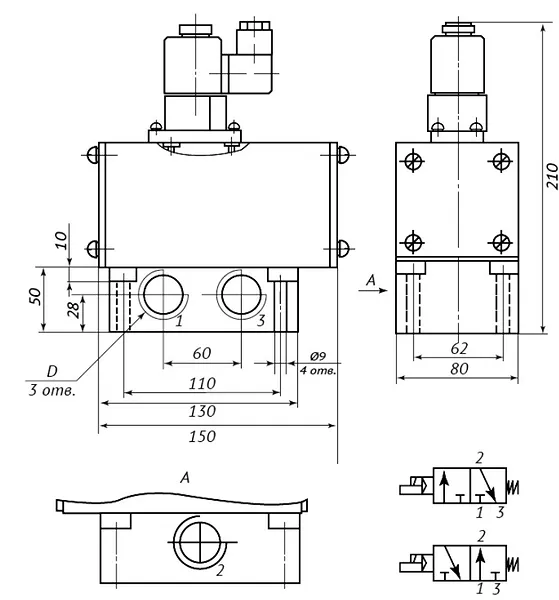

📐 Чертеж Пневмораспределителя 3РК10Э-2:
 |  |
📦 Типовой заказ: 4 шт. Пневмораспределитель 3РК10Э-2 (артикул 3РК10Э-2-24В-УХЛ4) для предприятия в Екатеринбурге. Стандартная комплектация: распределитель, паспорт, упаковка.
❓ Можно ли использовать Пневмораспределитель 3РК10Э-2 при температуре -30°C?
Да, при установке обогреваемого кожуха или выборе исполнения «О» вместо «УХЛ».
❓ Какова гарантия на Пневмораспределитель 3РК10Э-2?
36 месяцев при соблюдении условий эксплуатации по ГОСТ.
❓ Совместим ли 3РК10Э-2 с системами других производителей?
Полная совместимость по присоединительным размерам (G3/8") и электрическим параметрам.
❓ Требуется ли специальная подготовка для монтажа?
Установка аналогична другим распределителям: достаточно базовых знаний пневмоавтоматики.
❓ Как часто нужно менять ремкомплект?
Рекомендуемый интервал: 1 раз в 2 года при непрерывной работе.
❓ Есть ли скидки на оптовые заказы?
Да, от 15 шт. действует гибкая система скидок до 20%.
🚀 Пневмораспределитель 3РК10Э-2 от завода ГИДРОМАШ — это сочетание российской надежности и международного качества. Доставка по РФ (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и СНГ в течение 2-5 дней. Оригинальная продукция с заводской гарантией от производителя ГИДРОМАШ. Закажите сегодня и получите бесплатную консультацию инженера!
