Плита В10-7312

Плита В10-7312 — это универсальная переходная плита для гидросистем, предназначенная для замены устаревших распределителей ПГ73-11 и их модернизации без переделки всей гидравлической схемы. Устройство обеспечивает герметичное подключение современных распределителей типа ВЕ6 и 1РЕ6, сохраняя геометрию и все функциональные параметры исходной системы. Применение плиты В10-7312 — это быстрый и эффективный способ повысить надёжность оборудования с минимальными затратами.

Описание и назначение

Переходная плита В10-7312 представляет собой высокоточную инженерную деталь, изготовленную для адаптации гидравлических систем к современным компонентам. Основное назначение плиты В10-7312 — обеспечить совместимость новых четырёхлинейных гидрораспределителей (Ду=10 мм) со старыми монтажными поверхностями и пакетами клапанов, где ранее использовались модели ПГ73-11 и ПГ73-12. Это позволяет выполнить быструю модернизацию или ремонт оборудования, избегая капитальной реконструкции узлов управления.

Плита В10-7312 отличается от простых адаптеров полноценной геометрической идентичностью оригинальным распределителям. Её ключевой особенностью является конструктивное решение по блокировке дренажного канала, характерного для устаревших схем. Это повышает общий КПД гидравлической системы, минимизирует потери давления и исключает риски утечек. Установка плиты В10-7312 не требует пересверливания отверстий или замены трубопроводов, что делает процесс замены максимально оперативным и экономически выгодным.

Вес, габариты, код ТН ВЭД, ГОСТ

От моста к современной автомагистрали

Плита В10-7312 — это как инженерный мост между технологиями вчерашнего дня и требованиями завтрашнего. Она не ломает старое, а даёт ему новую жизнь, позволяя старой гидравлике заговорить на языке современных распределителей без сучка и задоринки.

Технические характеристики

Принцип работы

Принцип работы плиты В10-7312 основан на точном перенаправлении потоков рабочей жидкости между основными линиями гидросистемы: напорной (P), сливной (T) и двумя рабочими (A и B). Плита В10-7312 интегрируется в разрыв между монтажной поверхностью на гидроагрегате и новым распределителем. Её внутренние каналы спроектированы с расчётом на минимальные гидравлические потери, обеспечивая ламинарный поток и предотвращая возможность возникновения кавитации.

Ключевая инженерная задача, которую решает плита В10-7312, — это герметизация старого дренажного канала (X), который присутствовал в схеме распределителей ПГ73. В новой конструкции этот канал надёжно заглушён, что исключает неконтролируемый слив масла и повышает общее давление в полезном контуре. Таким образом, установка плиты В10-7312 не только обеспечивает физическое соединение, но и оптимизирует гидравлическую схему, делая её более эффективной и компактной.

Лайфхак от монтажника

Перед установкой плиты В10-7312 всегда тщательно проверяйте чистоту и состояние привалочных плоскостей как на плите, так и на распределителе. Даже мельчайшая стружка или задир могут стать причиной утечки. Используйте чистую ветошь и специальные обезжириватели. Не экономьте на моментe затяжки крепёжных болтов — используйте динамометрический ключ с усилием, указанным в паспорте на распределитель.

Температурный режим и срок службы

Плита В10-7312 рассчитана на эксплуатацию в широком диапазоне температур от -40°C до +80°C. При отрицательных температурах рекомендуется использование зимних или всесезонных синтетических гидравлических масел, сохраняющих свою текучесть. Высокая термостойкость латунного корпуса и совместимых уплотнений обеспечивает стабильную работу и в условиях жарких производственных цехов.

Расчётный срок службы плиты В10-7312 при соблюдении регламента эксплуатации составляет не менее 10 лет. На ресурс изделия напрямую влияет качество рабочей среды — чистота масла, отсутствие абразивных примесей и воды. Регулярная замена фильтров в гидросистеме и контроль температуры масла — основные меры для достижения заявленного срока службы. Сама плита В10-7312, как цельнометаллическое изделие, не имеет быстроизнашивающихся частей, что гарантирует её долговечность.

Область применения

Плита В10-7312 находит применение в машиностроении, автомобильной промышленности, горнодобывающей промышленности, нефтегазовой отрасли, металлообработке, строительстве и ЖКХ. В машиностроении её используют для модернизации гидроприводов станков с ЧПУ и прессового оборудования. В автомобильной и дорожно-строительной отраслях плита В10-7312 незаменима для ремонта и повышения надёжности гидросистем экскаваторов, бульдозеров и погрузчиков. В горнодобывающем и нефтегазовом секторе устройство позволяет оперативно восстанавливать работоспособность ответственного оборудования без длительных простоев. В сфере ЖКХ плита В10-7312 может применяться в системах управления задвижками и насосными станциями.

Современные технологии

Плита В10-7312, будучи пассивным механическим компонентом, является важным элементом для цифровизации старых производственных линий. Она позволяет интегрировать современные пропорциональные или сервоуправляемые распределители, которые, в свою очередь, легко подключаются к ПЛК (программируемым логическим контроллерам). Это первый шаг к сбору данных о давлении и расходах для систем предиктивной аналитики (IIoT). Таким образом, установка плиты В10-7312 открывает путь к модернизации в рамках концепции Industry 4.0, повышая управляемость и контролируемость всего гидравлического контура.

Обслуживание и ремонт

Плита В10-7312 не требует планового технического обслуживания в процессе эксплуатации благодаря отсутствию движущихся частей. Основные мероприятия сводятся к визуальному контролю на предмет утечек в местах присоединения и к периодической проверке момента затяжки крепёжных элементов, особенно после первых часов работы.

В случае необходимости ремонта (например, при механическом повреждении резьбовых отверстий или привалочной плоскости) изделие подлежит замене. Ремонт силами пользователя, такой как нарезка резьбы или шлифовка плоскости, не рекомендован, так как может привести к нарушению геометрии и герметичности. Соблюдение правил монтажа и использования качественного уплотнительного материала (прокладок, уплотнительных колец) — залог долгой и безотказной службы плиты В10-7312.

Ремкомплект или ЗИП

Для обеспечения герметичности при монтаже плиты В10-7312 рекомендуется использовать оригинальный комплект уплотнений. В стандартный ЗИП входят: прокладка между плитой и распределителем, уплотнительные кольца круглого сечения для резьбовых соединений (4 шт., размер по ГОСТ 9833-73), а также заглушка для дренажного отверстия (при необходимости). Все уплотнения выполнены из маслобензостойкой резины NBR, рассчитанной на указанный температурный диапазон и давление. Заказать ремкомплект для плиты В10-7312 можно отдельно.

Аналоги устройства

1. Переходная плита для распределителей ВЕ6/1РЕ6 с Ду 10 мм, алюминиевый корпус.
2. Адаптер с Ду 10 мм под распределители ПГ73 с блокировкой дренажа, стальной корпус.
3. Переходная плита серии VT для монтажа на старые поверхности, латунный корпус.
4. Универсальный адаптер с комбинированной резьбой (G1/4" и М12×1,5) для замены ПГ73.
5. Модернизационный комплект (плита + уплотнения) для гидросистем экскаваторной техники.

Условное обозначение

Экономические выгоды

Использование плиты В10-7312 — это прямая экономия на капитальном ремонте. Вместо замены всего блока управления или переделки трубной обвязки вы получаете готовое, проверенное решение. Это минимизирует простой оборудования, сокращает затраты на монтажные работы и материалы. За счёт оптимизации гидравлической схемы и исключения утечек через дренаж, плита В10-7312 способствует снижению энергопотребления насосных станций, что положительно сказывается на общих эксплуатационных расходах и окупаемости (ROI) модернизационного проекта.

Изображения

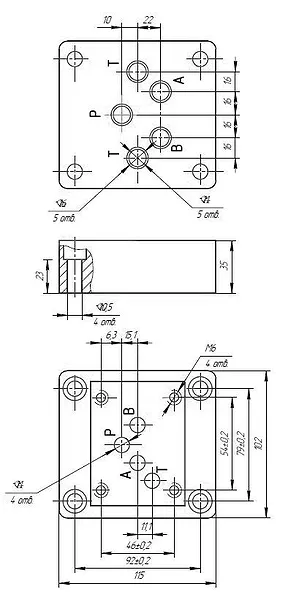

Габаритные и присоединительные размеры

Габаритные размеры плиты В10-7312 составляют 180 мм в длину, 120 мм в ширину и 45 мм в высоту. Эти параметры идентичны корпусу распределителя ПГ73-12, что обеспечивает беспроблемный монтаж в существующее посадочное место без необходимости изменения конструкции оборудования. Присоединение к распределителю и к базовой плите осуществляется через стандартные крепёжные отверстия, расположенные по углам.

Основные гидравлические каналы (P, T, A, B) имеют резьбу G 1/4" (1/4 дюйма трубная цилиндрическая по ГОСТ 6357). Расстояние между осями этих отверстий соответствует стандартному межосевому расстоянию для распределителей серии ВЕ6 и 1РЕ6. Для достижения максимальной герметичности рекомендуется использовать медные или паронитовые прокладки, а резьбовые соединения уплотнять фторопластовой лентой (ФУМ) или нитью.

Примеры заказа

Плита В10-7312 — базовая комплектация переходной плиты для замены распределителя ПГ73-11.

Плита В10-7312-У — комплект, включающий плиту и набор уплотнений для монтажа.

Плита В10-7312-Р — плита с усиленным креплением для применения в условиях повышенной вибрации.

Адаптация к российским условиям

Плита В10-7312 создавалась с учётом суровых условий эксплуатации в России и странах СНГ. Она сохраняет работоспособность в широком температурном диапазоне, характерном для наших широт — от сибирских морозов до летней жары в южных регионах. Материал корпуса и совместимые уплотнения рассчитаны на работу с отечественными гидравлическими маслами, соответствующими ГОСТ. Конструкция прошла апробацию на реальном оборудовании в промышленности и ЖКХ, подтвердив свою надёжность, ремонтопригодность и готовность к длительной работе в условиях нестабильного качества электросетей.

Работа в экстремальных условиях

Плита В10-7312 способна функционировать при экстремально низких температурах, начиная от -40°C, что позволяет использовать её в условиях Крайнего Севера, на открытых горных разработках и в зимний период на всей территории России. Для этого необходимо применение соответствующих морозостойких рабочих жидкостей. Латунный корпус обладает высокой коррозионной стойкостью, что важно для объектов с повышенной влажностью или агрессивной атмосферой.

Устройство совместимо с широким спектром отечественных и импортных гидравлических масел, включая минеральные (Индустриальные, ВМГЗ) и синтетические, соответствующие ГОСТ. Простота конструкции плиты В10-7312 позволяет проводить её диагностику (визуальный осмотр, проверку плоскостности) и замену даже в полевых условиях, с использованием стандартного слесарного инструмента, минимизируя время простоя критически важной техники.

Возможность работы на Марсе или Луне

Если бы перед инженерами встала задача спроектировать переходную плиту для марсохода или лунного модуля, они бы наверняка взяли за основу подход, реализованный в плите В10-7312: абсолютная надёжность, минимум соединений, работа в экстремальном температурном диапазоне и совместимость со специальными низкотемпературными жидкостями. Конечно, для вакуума потребовались бы специальные уплотнения, но сам принцип — обеспечить совместимость узлов разных поколений в условиях жёстких ограничений по массе и габаритам — остался бы неизменным. Плита В10-7312 обладает тем самым запасом прочности и инженерной выверенностью, которые ценятся в любой точке Вселенной.

Часто задаваемые вопросы

Для каких распределителей предназначена плита В10-7312?
Плита В10-7312 предназначена для замены устаревших гидрораспределителей ПГ73-11 и ПГ73-12 с целью установки современных четырёхлинейных распределителей типа ВЕ6, 1РЕ6 и их аналогов с диаметром условного прохода 10 мм.

Требуется ли изменение гидравлической схемы при установке?
Нет, установка плиты В10-7312 не требует изменений в гидравлической схеме. Конструкция плиты обеспечивает перенаправление потоков и герметичную блокировку старого дренажного канала, сохраняя или улучшая функциональность системы.

Какова гарантия на плиту В10-7312?
Гарантийный срок на переходную плиту В10-7312 составляет 12 месяцев с момента отгрузки при условии соблюдения правил монтажа и эксплуатации, указанных в сопроводительной документации.

Как организована доставка плиты В10-7312 по России?
Доставка осуществляется транспортными компаниями во все регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. Отправка в страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) также возможна при оформлении заказа.

Почему выбирают «Гидромаш»

Выбирая плиту В10-7312 от Гидромаш, вы получаете оригинальное, качественное решение для модернизации гидросистем с полной гарантией производителя. Мы предлагаем возможность купить плиту В10-7312 по конкурентной цене с быстрой отгрузкой со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши логистические схемы позволяют организовать оперативную доставку заказа в любой город России и страны СНГ. Все изделия сопровождаются технической документацией, а наши специалисты готовы предоставить консультации по подбору, монтажу и эксплуатации. Заказывайте проверенное оборудование — выбирайте надежность и выгоду от Гидромаш.
