| Диаметр, Ду | 6 |
| Расход | 12,5-16 л/мин |
| Давление, Мпа | 32 |
| Размеры, см | 22,6х4,4х9,0 |
| Вес, кг | 1,6 |

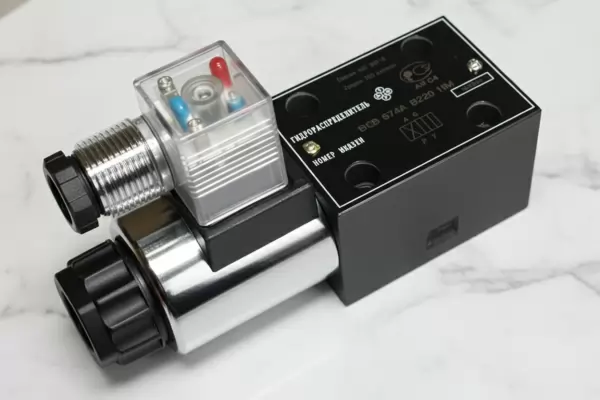

Гидрораспределитель ВЕ6.44 — это современный золотниковый распределитель с электромагнитным управлением, предназначенный для точного переключения потоков рабочей жидкости в промышленных гидравлических системах. Устройство обеспечивает надежное управление направлениями потока под высоким давлением и отличается высокой ремонтопригодностью и совместимостью с отечественными стандартами.
Гидрораспределитель ВЕ6.44 представляет собой ключевой узел управления потоком рабочей среды в гидросистемах стационарных и мобильных машин. Его основное назначение — запуск, остановка и изменение направления движения гидродвигателей (гидроцилиндров, гидромоторов) по команде от системы электромагнитного управления. Гидрораспределитель ВЕ6.44, благодаря конструкции с золотниковым распределительным элементом, обеспечивает минимальные потери давления и высокую скорость переключения, что критично для оборудования с автоматическими циклами работы, такого как прессы, станки с ЧПУ или манипуляторы.
Отличительной особенностью гидрораспределителя ВЕ6.44 от аналогов является высокая надежность в условиях экстремальных температур и при работе с загрязненными средами. Конструкция изначально рассчитана на номинальное давление до 32 МПа, что требует применения качественных материалов и точной обработки рабочих поверхностей. Конкретно гидрораспределитель ВЕ6.44 находит применение в системах, где требуется компактное и мощное решение для управления потоком с электрическим входным сигналом, часто интегрируемое в системы автоматизированного управления на базе ПЛК.
Гидрораспределитель ВЕ6.44 похож на диспетчера на сложной железнодорожной развязке: он получает электрическую команду и мгновенно переключает потоки рабочей жидкости в нужном направлении, обеспечивая слаженную и точную работу всего «состава» — гидравлического оборудования.
| Параметр | Значение для модели ВЕ6.44 |
|---|---|
| Условный проход (Ду) | 6 мм |
| Номинальное давление на входе | 32 МПа (320 кгс/см²) |
| Расход рабочей жидкости (номинальный) | 12,5–16 л/мин |
| Максимальное давление на сливе | 6 МПа (60 кгс/см²) |
| Давление управления (гидравлическое), max | 6 МПа (60 кгс/см²) |
| Давление управления (гидравлическое), min | 0,6 МПа (6 кгс/см²) |
| Тип рабочей среды | Гидравлические масла (вязкость 10–400 мм²/с) |
| Тип подключения | Резьбовое, соответствует условному проходу 6 мм |
| Масса, не более | 1,6 кг |
| Материал корпуса | Конструкционная сталь |
| Тип управления | Электромагнитное |
| Климатическое исполнение | УХЛ4 (для умеренного и холодного климата) |
Принцип работы гидрораспределителя ВЕ6.44 основан на смещении запорно-регулирующего элемента – золотника – внутри своего корпуса под действием усилителя. При подаче управляющего напряжения на катушку электромагнита создается магнитное поле, которое перемещает якорь, а он, в свою очередь, толкает золотник. Смещаясь, золотник соединяет различные каналы в корпусе, перенаправляя поток рабочей жидкости под давлением от насоса к потребителю (например, в поршневую или штоковую полость гидроцилиндра) и открывая путь для слива из другой полости.
Модель ВЕ6.44 работает по схеме с пружинным возвратом. Это означает, что при обесточивании электромагнита возвратная пружина автоматически перемещает золотник в исходное нейтральное положение, перекрывая все каналы или соединяя их по определенной безопасной схеме. Это ключевая функция безопасности, предотвращающая нежелательное движение исполнительных механизмов при отключении питания. Давление и расход жидкости напрямую влияют на скорость срабатывания и требуемую мощность электромагнита для преодоления гидродинамических сил.
Типичная ошибка, сокращающая ресурс гидрораспределителя ВЕ6.44 вдвое — это пренебрежение тонкостью фильтрации рабочей жидкости. Установка фильтра с тонкостью очистки грубее 25 мкм приводит к абразивному износу золотника и его гнезда, потере герметичности и «зависаниям» золотника.
Гидрораспределитель ВЕ6.44 рассчитан на работу в широком диапазоне температур от -40°C до +55°C, что позволяет эксплуатировать его в большинстве климатических зон России и СНГ. Качество рабочей среды и соблюдение температурного режима являются определяющими факторами для срока службы устройства. Применение рекомендованных масел с вязкостью в заданном диапазоне и их своевременная замена обеспечивают стабильную работу уплотнений и минимальный износ трущихся пар.
Средний расчетный срок службы гидрораспределителя ВЕ6.44 при соблюдении всех условий эксплуатации (чистота рабочей жидкости, отсутствие перегрузок по давлению, стабильное напряжение питания электромагнита) составляет до 10 лет. Однако, наиболее быстроизнашиваемые элементы, такие как уплотнительные кольца, могут потребовать замены в рамках планового технического обслуживания значительно раньше.
Надежный гидрораспределитель ВЕ6.44 применяется в гидроприводах самого широкого спектра промышленного оборудования. В машиностроении и автомобильной промышленности он управляет зажимными, подающими и позиционирующими механизмами станков, автоматических линий и стендов для сборки. В горнодобывающей промышленности и строительстве его используют в гидросистемах экскаваторов, бульдозеров, манипуляторов и прессового оборудования. Нефтегазовая отрасль применяет такие распределители в системах управления задвижками и технологическим оборудованием.
Металлообработка, деревообработка, химическая и текстильная промышленность используют гидрораспределитель ВЕ6.44 в прессах, гибочных станках, механизмах подачи и раскроя. В сфере ЖКХ устройства могут входить в состав гидравлических приводов задвижек на магистральных трубопроводах. Фактически, везде, где требуется точное и надежное дистанционное или автоматическое управление движением гидравлических цилиндров, востребован гидрораспределитель ВЕ6.44.
Гидрораспределитель ВЕ6.44 готов к интеграции в экосистему Индустрии 4.0. Оснащенный датчиками положения золотника и давления, он может передавать данные о своем состоянии в систему ПЛК или облачную платформу для предиктивной аналитики и мониторинга в реальном времени. Управление устройством может быть легко интегрировано в работу коллаборативных роботов (коботов) или автоматизированных линий, где требуется синхронизация гидравлических и электрических процессов.
Для продления срока службы гидрораспределителя ВЕ6.44 необходимо соблюдать регламент технического обслуживания. Основные рекомендации включают в себя регулярный контроль степени загрязнения рабочей жидкости, проверку состояния фильтров тонкой очистки (не грубее 25 мкм), контроль герметичности соединений и визуальный осмотр корпуса устройства на предмет подтеков. Также важно проверять состояние электрических соединений катушки управления, так как окисление контактов может привести к нестабильной работе.
При появлении признаков неисправности, таких как увеличенное время срабатывания, самопроизвольное смещение золотника, внешние утечки или повышенный нагрев, устройство требует диагностики и, возможно, ремонта. Первым этапом всегда является внешняя чистка и проверка электрической части. Чаще всего требуют замены уплотнительные элементы (кольца, манжеты), реже – происходит износ или задиры на рабочих поверхностях золотника и корпуса.
Для оперативного восстановления работоспособности и проведения технического обслуживания гидрораспределителя ВЕ6.44 доступен оригинальный ремонтный комплект (ЗИП). В его состав, как правило, входят все быстроизнашиваемые детали: уплотнительные кольца (включая варианты из специальных материалов, таких как FPM/Viton или EPDM для специфических сред), возвратные пружины, защитные втулки и крепежные элементы. Заказать такой ремкомплект удобно одновременно с покупкой самого устройства, чтобы обеспечить бесперебойную эксплуатацию в будущем.
В зависимости от требуемых параметров расхода и нюансов схемы управления, вместо гидрораспределителя ВЕ6.44 могут быть рассмотрены другие варианты исполнений. К ним относятся:
- Распределитель с увеличенным условным проходом Ду 10 и расходом до 40 л/мин для более мощных систем.
- Исполнение с ручным дублирующим управлением (ММ) для аварийного ручного переключения.
- Модель с механическим управлением (МР) для прямого воздействия от кулачка или рычага.
- Двухкатушечный электромагнит для управления в двух направлениях без пружинного возврата.
- Вариант с гидравлическим дистанционным управлением (Х) для взрывоопасных зон.
| Символ | Расшифровка |
|---|---|
| В | Золотниковый распределитель |
| Е | Электромагнитное управление |
| 6 | Условный проход (Ду) 6 мм |
| 44 | Тип гидравлической схемы (схема каналов) |
Применение надежного гидрораспределителя ВЕ6.44 обеспечивает прямые экономические выгоды: снижение простоев технологического оборудования за счет высокой надежности, экономия на затратах на ремонт и энергоресурсы благодаря высокой эффективности переключения потоков, и, как следствие, рост общей рентабельности производства (ROI). Инвестиция в качественный гидрораспределитель ВЕ6.44 окупается за счет бесперебойной работы конвейеров и станков.
Гидрораспределитель ВЕ6.44 относится к компактным устройствам управления. Его общая длина, учитывая присоединительные патрубки и электромагнит, составляет примерно 160-180 мм. Основные монтажные и присоединительные размеры стандартизированы под подключение трубопроводов или гидравлическую плиту с использованием уплотнений типа кольцо круглого сечения. Тип подключения — резьбовой, соответствующий условному проходу 6 мм. Небольшая масса и габариты позволяют легко монтировать гидрораспределитель ВЕ6.44 даже в стесненных условиях мотор-баков или на агрегатных плитах.
Гидрораспределитель ВЕ6.44 УХЛ4 — базовая модель в климатическом исполнении для умеренного и холодного климата с электромагнитным управлением.
Гидрораспределитель 1РЕ6.44 24V DC — аналог с электромагнитным управлением, рассчитанный на питание постоянным током 24 В.
Гидрораспределитель ВЕ6.44 + ремкомплект — комплект поставки, включающий само устройство и набор изнашиваемых деталей для его обслуживания.
Гидрораспределитель ВЕ6.44 специально адаптирован для работы в российских условиях: он выдерживает суровые морозы, перепады температур и совместим с отечественными гидравлическими маслами, соответствующими ГОСТ. Конструкция устойчива к нестабильному качеству промышленной электросети, а простота устройства обеспечивает возможность обслуживания и ремонта силами большинства сервисных отделов предприятий РФ и стран СНГ.
Гидрораспределитель ВЕ6.44 рассчитан на работу в экстремальных условиях, характерных для отдаленных месторождений или северных регионов. Способность функционировать при температуре до -40°C обеспечивается специальными материалами уплотнений и морозостойкими смазками. Устройство сохраняет работоспособность при использовании широкого спектра масел, включая доступные отечественные жидкости. Конструктивная простота позволяет проводить диагностику и замену уплотнений силами персонала в полевых условиях, минимизируя время простоя основного оборудования.
Экстремальные температурные допуски гидрораспределителя ВЕ6.44 (-40°C) приближают его к требованиям для работы на Марсе, где ночью температура может опускаться ниже -70°C. Если бы на Луне потребовалось управлять гидроприводом буровой установки, основной задачей для аналогичного решения стала бы защита от лунной пыли (реголита) с абразивными свойствами и обеспечение герметичности в условиях почти полного вакуума. Запас прочности по давлению у нашего устройства (32 МПа) мог бы стать хорошим стартом для таких задач.
Какие основные преимущества гидрораспределителя ВЕ6.44?
Гидрораспределитель ВЕ6.44 сочетает надежность золотниковой конструкции, совместимость с российскими стандартами (ГОСТ), широкий температурный диапазон работы (-40°C…+55°C), малые габариты и возможность ремонта с использованием оригинальных ремкомплектов.
Какие требования предъявляются к рабочей жидкости для гидрораспределителя ВЕ6.44?
Рекомендуются минеральные или синтетические гидравлические масла с вязкостью от 10 до 400 мм²/с. Критически важным условием является чистота жидкости: фильтрация не грубее 25 мкм. Это предотвращает преждевременный износ золотника и уплотнений.
Как организована доставка гидрораспределителя ВЕ6.44 по России?
Доставка осуществляется транспортными компаниями до терминалов в вашем городе. Мы работаем по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие. Возможна быстрая отгрузка со складов в Москве, СПб, Ростове-на-Дону, Новосибирске, Казани. Также возможна доставка в Беларусь, Казахстан, Армению, Азербайджан и другие страны СНГ.
Какой гарантийный срок на гидрораспределитель ВЕ6.44?
На все оборудование бренда Гидромаш, включая гидрораспределитель ВЕ6.44, действует гарантия производителя сроком 12 месяцев с момента ввода в эксплуатацию, при условии соблюдения правил монтажа и эксплуатации.
Выбирая гидрораспределитель ВЕ6.44 от компании Гидромаш, вы получаете оригинальное оборудование, прошедшее контроль качества и подтвердившее соответствие техническим стандартам. Это гарантирует надежность и предсказуемый ресурс в ваших гидросистемах. Мы предлагаем выгодную цену, гарантию 12 месяцев и возможность быстрой отгрузки гидрораспределителя ВЕ6.44 со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани.
Для того чтобы купить гидрораспределитель ВЕ6.44 или получить подробную консультацию по его характеристикам и совместимости с вашим оборудованием, вы всегда можете заказать обратный звонок или связаться с нашими специалистами через раздел Контакты. Мы обеспечиваем быструю доставку по России и странам СНГ, помогая минимизировать простои вашего производства.
