| Диаметр, Ду | 10 |
| Давление, Мпа | 0,63 |

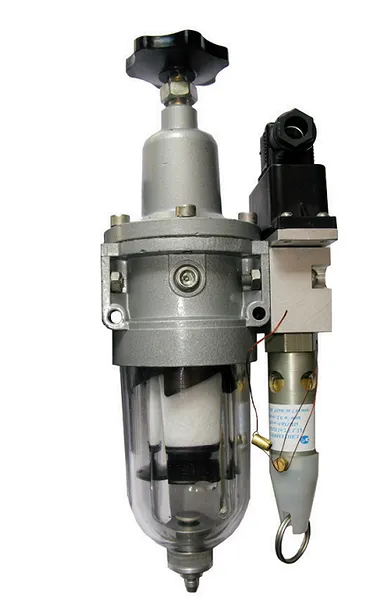

Блок кондиционирования ПБК06.16 (серии П-БК) – это комплексный узел для очистки, регулировки и контроля сжатого воздуха в промышленных пневмосистемах. Предназначен для обеспечения стабильного давления, очистки от влаги и механических примесей, а также защиты оборудования от перегрузок.
Пневматический блок кондиционирования ПБК06.16, также известный под индексом П-БК 06.16(10), является ключевым элементом в системах подготовки сжатого воздуха. Основная задача этого устройства – превратить сжатый воздух, поступающий от компрессора, в чистый, сухой и готовый к использованию в чувствительных пневматических приводах, цилиндрах и инструментах. В отличие от простых фильтров, блок кондиционирования ПБК06.16 выполняет комплексную обработку потока, что критически важно для предотвращения износа и выхода из строя дорогостоящего промышленного оборудования.
Конструктивно блок ПБК06.16 собран на основе модульных компонентов (П-МК), что обеспечивает высокую надежность, удобство обслуживания и возможность адаптации под конкретные технологические задачи. Он эффективно решает целый ряд проблем: удаляет конденсат и масляный аэрозоль, задерживает твердые частицы, стабилизирует давление на выходе в заданном диапазоне и срабатывает в аварийной ситуации, предотвращая повышение давления сверх допустимого. Приобретение подобного блока кондиционирования – это инвестиция в стабильность всего пневмоконтура вашего предприятия.
Некоторые называют блок кондиционирования ПБК06.16 «прачечной» для сжатого воздуха: он не просто стирает грязь, но и обязательно «отжимает» влагу до состояния «сухо».
| Параметр | Значение для ПБК06.16 (условный проход 6–10) |
|---|---|
| Условный проход (Ду) | 6, 10, 16, 25 мм |
| Рабочая среда | Сжатый воздух |
| Минимальное давление на входе | 0.16 МПа (1.6 кгс/см²) |
| Номинальное рабочее давление | 1.0 МПа (10 кгс/см²) |
| Расход воздуха (при 0.63 МПа на выходе) | Макс. 0.25–0.8 м³/мин, мин. 0.05–0.16 м³/мин |
| Абсолютная тонкость фильтрации | 40 мкм |
| Степень влагоотделения | Не менее 95% |
| Диапазон настройки реле давления | 0.16–1.0 МПа |
| Диапазон настройки предохранительного клапана | 0.5–0.7 МПа |
| Тип присоединения | Резьба G, R, K (в зависимости от исполнения) |
| Примерная масса | 1.5–3 кг |
Принцип работы блока кондиционирования ПБК06.16 основан на последовательной обработке сжатого воздушного потока несколькими узлами. Воздух сначала подается на входной вентиль (модуль П-МК07), который выполняет также функцию обратного клапана, предотвращая обратный ток среды. Далее поток проходит через фильтр-регулятор (П-МК04), где происходит сепарация влаги и конденсата с эффективностью не менее 95%, а также механическая очистка от твердых частиц размером свыше 40 мкм.
В этом же модуле осуществляется точная регулировка выходного давления с помощью регулировочного винта. После очистки и регулировки воздух может проходить через маслораспылитель (при его наличии в конфигурации), который впрыскивает в поток мелкодисперсное масло для смазки пневмоинструментов и цилиндров. За стабилизацией давления следит реле давления (П-МК09), которое управляет работой компрессора для поддержания давления в ресивере. Финальным элементом безопасности является предохранительный клапан (П-КАП16-2), автоматически сбрасывающий давление в случае превышения настроенного порога.
Самая частая ошибка – установка блока кондиционирования ПБК06.16 без дренажного слива от автономного конденсатоотводчика или с неправильным уклоном корпуса. Это приводит к накоплению влаги внутри фильтра и резкому падению эффективности всей системы. Помните: вода должна уходить самотеком!
Для надежной и долговременной работы блока кондиционирования ПБК06.16 рекомендуется соблюдать температурный режим в диапазоне от +5°C до +60°C. При эксплуатации в условиях, приближенных к нижней границе, необходимо исключить риск замерзания конденсата в дренажной системе. Высокие температуры окружающей среды могут негативно сказаться на ресурсе резиновых уплотнений.
Качество рабочей среды – сжатого воздуха – напрямую влияет на срок службы. Наличие большого количества масляного аэрозоля, агрессивных примесей или избыточного конденсата значительно ускоряет загрязнение фильтрующего элемента и износ движущихся частей клапанов. При соблюдении всех условий эксплуатации, использовании рекомендуемых рабочих сред и проведении регулярного технического обслуживания, ресурс блока ПБК06.16 может составлять 5–7 лет и более.
Универсальный блок кондиционирования ПБК06.16 находит применение в самых разных отраслях промышленности для обеспечения чистым и стабильным сжатым воздухом. В машиностроении и автомобильной промышленности он питает пневмоинструменты для сборки, окраски и контроля. В горнодобывающей и нефтегазовой отраслях защищает чувствительные пневматические системы управления и контроля на буровых установках и тяжелой технике. В металло- и деревообработке блок подготовки воздуха используется для привода шлифовальных, сверлильных станков и пневматических зажимов.
В химической и текстильной промышленности блок кондиционирования необходим для воздушных систем, управляющих процессами смешивания, транспортировки и выдува. В строительстве он обеспечивает работу отбойных молотков, краскораспылителей и пескоструйных аппаратов. В сфере ЖКХ такие блоки применяются в системах автоматического управления задвижками, вентиляцией и котельным оборудованием, где качество воздуха определяет надежность всей системы.
Блок кондиционирования ПБК06.16 трансформируется из пассивного фильтрующего узла в элемент «умной» линии. Интеграция датчиков перепада давления и влажности с интерфейсом IO-Link или аналоговым выходом 4–20 мА позволяет передавать данные о состоянии фильтра и качестве воздуха напрямую в ПЛК. Это открывает путь к предиктивному обслуживанию: система сама запросит замену картриджа, когда его сопротивление превысит допустимое, предотвращая простои. Такая совместимость с концепцией Industry 4.0 делает инвестиции в качественную подготовку воздуха экономически обоснованными.
Для продления срока службы блока кондиционирования ПБК06.16 необходимо регулярно проверять состояние фильтрующего элемента и своевременно сливать конденсат из чаши фильтра-влагоотделителя. Периодичность обслуживания зависит от интенсивности работы и чистоты поступающего воздуха. Быстрее всего изнашиваются резиновые уплотнительные кольца (РТИ) в модулях, фильтрующий элемент (сетка или картридж), а также мембраны в реле давления и предохранительном клапане.
Рекомендуется проводить плановый осмотр всех модулей блока не реже одного раза в 6 месяцев или в соответствии с регламентом производителя основного оборудования. При снижении производительности, появлении утечек воздуха или невозможности отрегулировать давление необходимо провести диагностику и при необходимости ремонт. Большинство операций по замене изношенных деталей можно выполнить на месте, используя оригинальные ремонтные комплекты.
Для оперативного восстановления работоспособности блока кондиционирования ПБК06.16 рекомендуется иметь в запасе стандартный ремонтный комплект или быстроизнашиваемые детали. Как правило, в состав такого ЗИПа входят: комплект уплотнительных колец (РТИ) для всех стыковочных модулей, сменный фильтрующий элемент (сетка) для фильтра-влагоотделителя П-МК04, диафрагма и пружина для реле давления П-МК09, а также уплотнительные элементы и пружина для предохранительного клапана П-КАП16-2. Оригинальные ремонтные комплекты от Гидромаш гарантируют точное соответствие размерам и материалам, обеспечивая прежний уровень герметичности и надежности.
1. Блоки кондиционирования с более высокой пропускной способностью (расходом до 4 м³/мин) для крупных пневмосистем. 2. Компактные блоки подготовки воздуха со встроенным лубрикатором (маслораспылителем). 3. Базовые исполнения только с фильтром-регулятором, без реле давления и предохранительного клапана. 4. Исполнения с портами для подключения манометра для визуального контроля давления. 5. Блоки с фланцевым типом присоединения для трубопроводов большого диаметра.
| Элемент кода | Расшифровка |
|---|---|
| П-БК | Пневматический блок кондиционирования |
| 06 | Номер конструкции, серия |
| 16 или 10 | Индекс исполнения / условного прохода |
| (10) | Вариант комплектации или типоразмер |
Установка надежного блока кондиционирования ПБК06.16 – это не статья расходов, а способ снижения издержек. Чистый и сухой воздух продлевает срок службы пневмоцилиндров, клапанов и инструментов в 2–3 раза, сокращая затраты на ремонт и покупку запчастей. Стабильное давление повышает точность и повторяемость технологических операций, сводя к минимуму брак. Защита от перегрузок предотвращает дорогостоящие аварии и простои. В итоге, инвестиции в качественную подготовку воздуха с помощью блока ПБК06.16 окупаются за счет роста общего ресурса оборудования и снижения эксплуатационных расходов.

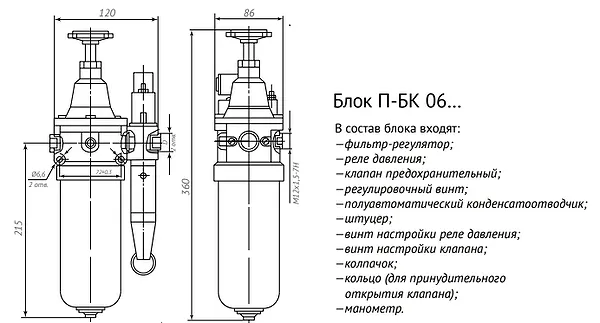

Блок кондиционирования ПБК06.16 представляет собой компактный моноблок, собранный на общей монтажной планке (рейке). Габаритные размеры варьируются в зависимости от количества и типа установленных модулей. Типичная длина собранного блока для условного прохода 6–10 мм составляет около 150–180 мм, высота (с учетом чаши фильтра) – 120–150 мм, глубина (ширина планки) – стандартная для монтажа на DIN-рейку 35 мм.
Присоединение к трубопроводу осуществляется с помощью резьбовых соединений, расположенных на торцах входного и выходного модулей. Тип резьбы (G, R, K) указывается в спецификации. Правильный монтаж предполагает установку блока с небольшим уклоном в сторону сливного отверстия чаши фильтра для обеспечения самотека конденсата. Монтаж на DIN-рейку позволяет легко установить и демонтировать блок даже в условиях ограниченного пространства шкафов управления.
Блок кондиционирования ПБК06.16-10 – комплектация для условного прохода Ду10, включает основные модули (фильтр-регулятор, реле давления, предохранительный клапан).
Блок ПБК 06.16 без манометра – стандартная поставка, где измерительный прибор приобретается и устанавливается отдельно, согласно требованиям заказчика.
Блок П-БК 06.16 на резьбе G1/4 – исполнение с конкретным типом резьбового подключения для интеграции в существующую трубопроводную систему.
Блок кондиционирования ПБК06.16 спроектирован с учетом реалий российской промышленности. Он рассчитан на работу в широком диапазоне температур, характерном для континентального климата, и совместим с различными типами компрессорных масел, используемых в отечественном оборудовании. Конструкция модулей устойчива к возможным колебаниям давления в магистрали. Устройство готово к эксплуатации в условиях типовых промышленных предприятий и объектов ЖКХ по всей территории России и стран СНГ, где требуется надежная и бесперебойная подготовка сжатого воздуха.
Блок кондиционирования ПБК06.16 способен функционировать в расширенном температурном диапазоне. При использовании специальных морозостойких уплотнений (например, из EPDM) возможна работа при температурах окружающей среды до –20°C, с учетом защиты от замерзания конденсата. Корпусные детали изготовлены из стойких к коррозии материалов, таких как анодированный алюминий и латунь, что обеспечивает долговечность в условиях повышенной влажности.
Важным аспектом является совместимость с отечественными рабочими жидкостями и маслами. Конструкция фильтра-влагоотделителя эффективно отделяет как водный, так и масляный конденсат. Для диагностики и мелкого ремонта в полевых условиях достаточно базового набора инструментов, а модульная конструкция позволяет быстро заменить вышедший из строя узел, минимизируя время простоя оборудования.
Если бы на Марсе работала пневматическая бурильная установка, то блок кондиционирования ПБК06.16, после определённой модернизации, мог бы стать её частью. Потребовались бы уплотнения, устойчивые к сверхнизким температурам и разрежению, а фильтр должен был бы задерживать не воду, а марсианскую пыль. Но сам принцип обеспечения чистого, стабильного по давлению рабочего тела – остался бы неизменным. И даже в таких условиях ключевыми преимуществами нашего блока остались бы надёжность и запас прочности, заложенные в его конструкцию.
Как быстро можно купить и получить блок кондиционирования ПБК06.16?
Мы предлагаем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Сроки доставки по России и странам СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) зависят от удаленности региона и выбранного способа транспортировки, обычно составляя от 2 до 10 рабочих дней.
Входит ли манометр в комплект поставки блока ПБК06.16?
Стандартная поставка блока кондиционирования ПБК06.16 осуществляется без манометра (как указано в наименовании). Манометр МТ-2И или другой совместимый посадочным размером и диапазону измерений поставляется отдельно. Это позволяет заказчику выбрать прибор, соответствующий его требованиям к точности и цене.
Можно ли заказать блок ПБК06.16 с маслораспылителем?
Да, возможна поставка блока кондиционирования в различных конфигурациях. Маслораспылитель (лубрикатор, модуль П-МК06) может быть добавлен в состав блока по дополнительному запросу. При оформлении заказа необходимо уточнить требуемую комплектацию у менеджера.
Какой гарантийный срок на блок кондиционирования?
Производитель Гидромаш предоставляет гарантию 12 месяцев на блок кондиционирования ПБК06.16 при условии соблюдения правил монтажа, эксплуатации и использования рекомендованных рабочих сред.
Выбирая блок кондиционирования ПБК06.16 от завода Гидромаш, вы приобретаете оригинальное оборудование, проверенное в реальных промышленных условиях. На все изделия мы предоставляем официальную гарантию 12 месяцев. Чтобы купить качественный блок кондиционирования, просто оформите заказ – мы обеспечим быструю отгрузку со склада в наиболее удобном для вас городе: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани. Организуем доставку в любой регион России и страны СНГ. Актуальную цену, наличие и сроки поставки уточняйте у наших менеджеров.
